Hochdruck-Edelstahl-Winkelverschraubungen 150# 90DEG mit Gewinde

Überblick

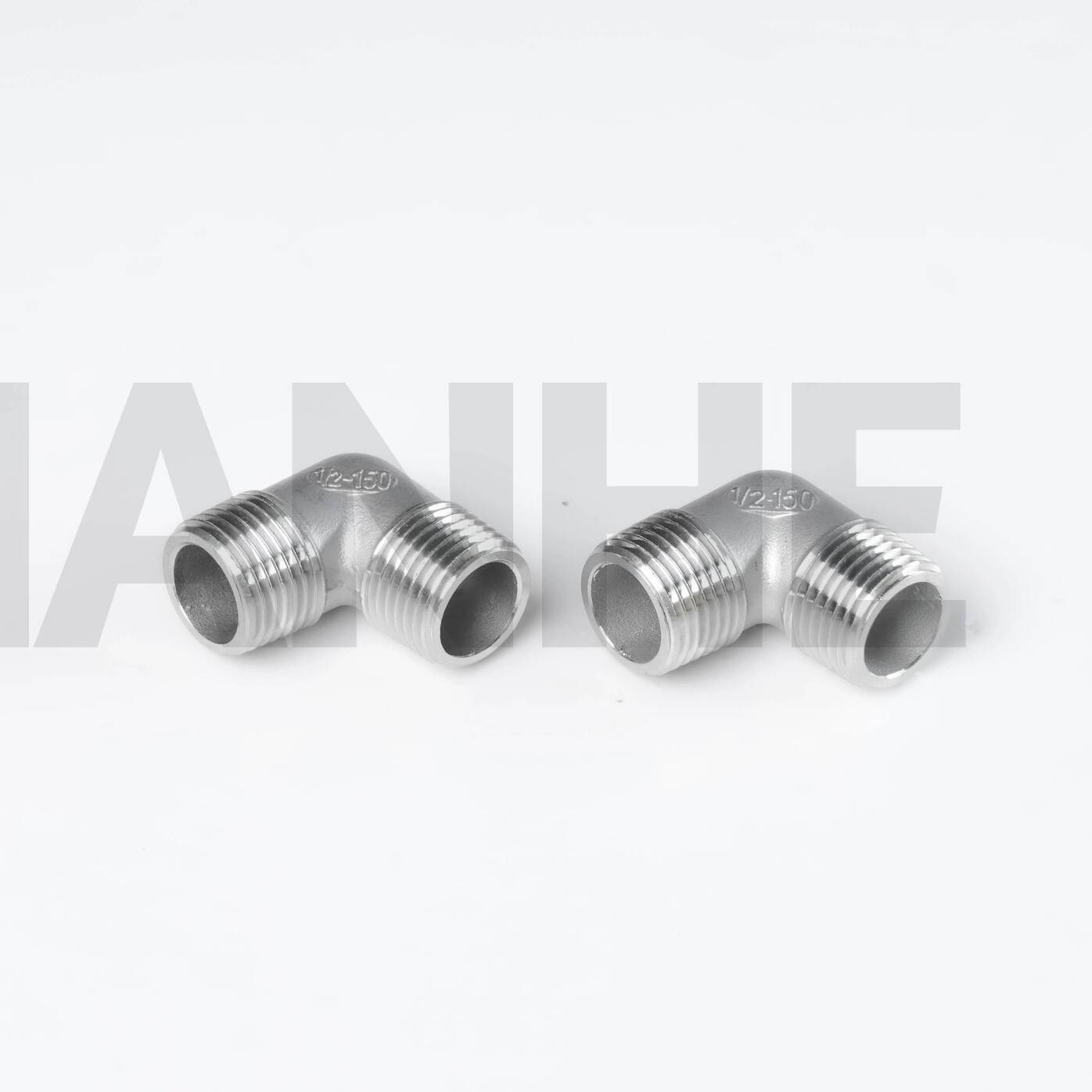

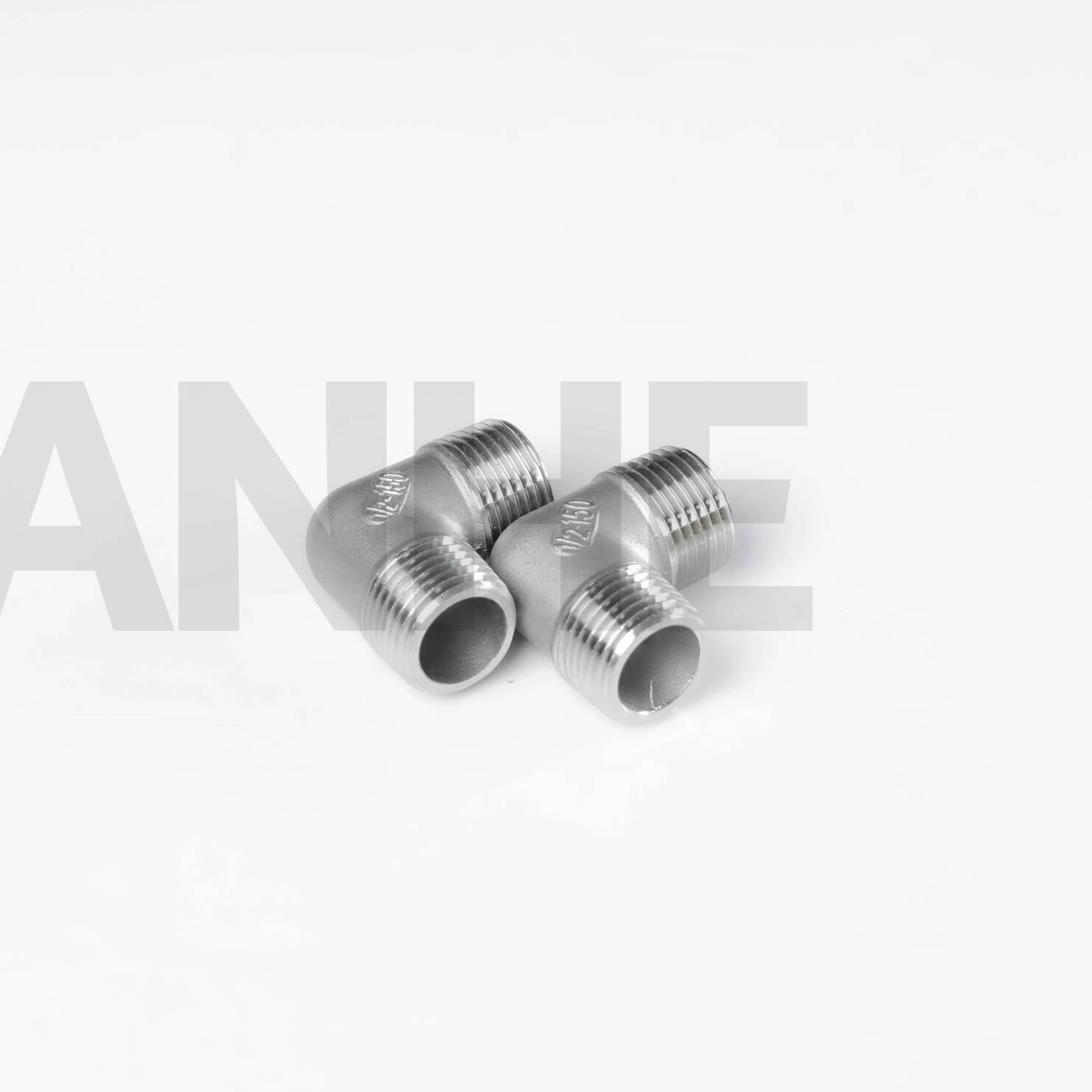

Die Hochdruck-Edelstahl-150#-90-Grad-Gewindebögen sind präzisionsgefertigte Rohrverschraubungen, die zur Richtungsänderung in Hochdruck-Gewindesystemen entwickelt wurden und gleichzeitig leckagefreie Verbindungen und strukturelle Stabilität gewährleisten. Diese aus Edelstahl 304 oder 316 gefertigten Winkelstücke verfügen über NPT-Gewinde (ANSI B1.20.1) und einen Radius von 1,5D, ideal für industrielle und kommerzielle Anwendungen, die sowohl Festigkeit als auch Korrosionsbeständigkeit erfordern.

Merkmale

Hochwertiges Material und Gewinde:

Hergestellt aus Edelstahl ASTM A312 (304 oder 316) mit einer Mindestzugfestigkeit von 515 MPa und einer Dehnung von ≥30 % für Schlagfestigkeit in Hochdruckszenarien.

NPT-Innengewinde (60°-Winkel, 11,5 Gewindegänge pro Zoll für 1/2"-2"-Größen), bearbeitet mit einer Toleranz von ±0,05 mm, getestet mit dem 1,5-fachen Arbeitsdruck (150 PSI für 150# Nennleistung).

Fluss- und Spannungsoptimierung:

Der 1,5D-Mittellinienradius (ANSI B16.11-konform) reduziert Strömungswiderstand und Turbulenzen und erreicht Cv-Werte, die um 10 % höher sind als bei Standardbögen mit kurzem Radius.

Verstärkte Fersen- und Zehenbereiche (1,2-fache Wandstärke) halten thermischer Ausdehnung und Vibration stand, was für Pumpen- und Kompressoranschlüsse von entscheidender Bedeutung ist.

Vielseitige Kompatibilität:

Zum Anschluss an Kohlenstoffstahl-, Edelstahl- und Kunststoffrohre mit NPT-Gewinde, geeignet für Luft-, Wasser-, Öl- und nicht korrosive Gasanwendungen.

Erhältlich in den Größen 1/8" bis 4" NPS, mit den Optionen Schedule 40 (Standarddruck) und Schedule 80 (Hochdruck) (bis zu 3.000 PSI für Schedule 80).

Compliance & Finish:

Erfüllen Sie die Standards ASME B16.11 und MSS SP-83 mit optionaler Elektropolitur (Ra ≤0,8 μm) für hochreine Systeme in der Pharma- und Halbleiterindustrie.

Die passivierte Oberfläche (für 316-Bögen) reduziert das Auslaugen von Metallionen und gewährleistet die Einhaltung von FDA 21 CFR Teil 177 für Anwendungen in Lebensmittelqualität.

Anwendung

Ideal für Hochdruck- und korrosive Umgebungen:

Industriehydraulik: Umleitung von Hydraulikflüssigkeit in Maschinen und Automatisierungssystemen, mit 316-Bögen, die einer Zersetzung durch Ölzusätze widerstehen.

HVAC-Systeme: Kondensat- und Kältemittelleitungen in Gewerbegebäuden, mit 304-Winkelstücken für zuverlässige Verbindungen in feuchten Umgebungen.

Chemische Labore: Hochreine chemische Transferleitungen mit elektropolierten 316-Winkelstücken, die das Kontaminationsrisiko in Reagenzienabgabesystemen minimieren.

Marine-Hardware: Anschluss von Frischwasser- und Kraftstoffleitungen an Bord, wobei Edelstahl 316 mehr als 10 Jahre lang Salzwasserspritzern und Korrosion standhält.

FAQ

F: Können diese Winkelstücke mit BSP-Gewinden (British Standard Pipe) verwendet werden??

A:Nein, sie verfügen über NPT-Gewinde; Verwenden Sie einen NPT-auf-BSP-Adapter für Kompatibilität mit metrischen Gewindesystemen.

F: Welches Gewindedichtmittel wird empfohlen??

A:Verwenden Sie PTFE-Band oder Rohrklebemittel für Wasser/Gas; Bei Hochdruck-Ölsystemen sollten Sie anaerobe Dichtungsmittel in Betracht ziehen, um die Leckagebeständigkeit zu verbessern.

F: So verhindern Sie das Festfressen von Edelstahlgewinden?

A:Tragen Sie ein Anti-Seize-Mittel (auf Nickelbasis für hohe Temperaturen) auf und vermeiden Sie ein zu starkes Anziehen über das empfohlene Drehmoment hinaus (z. B. 40 N·m für 1-Zoll-Bögen).

F: Gibt es feuersichere Optionen für brennbare Medien??

A:Edelstahl 316 ist zwar nicht feuerbeständig, eignet sich aber aufgrund seines hohen Schmelzpunkts (1.400 °C) in Kombination mit Metalldichtungen für Umgebungen mit mittlerer Brandgefahr.
