Überlappungsflansch aus Edelstahl 304/316 für Rohrverbindungen

Überblick

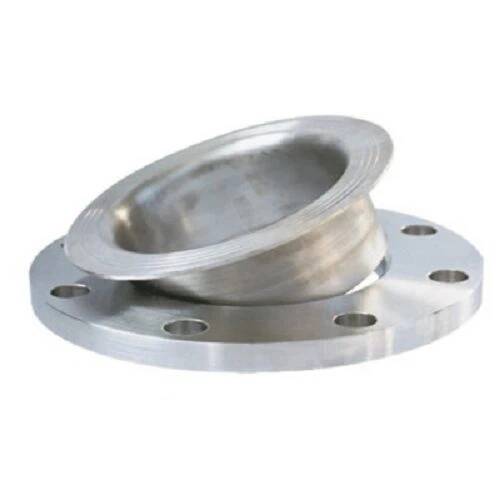

Der Überlappungsflansch aus hochwertigem Edelstahl 304/316 ist eine zuverlässige Rohrverbindungslösung, die für eine einfache Ausrichtung und Wartung in Umgebungen mit hohen Temperaturen und Korrosion entwickelt wurde. Dieser aus Edelstahl 304 oder 316 gefertigte Flansch verfügt über ein locker sitzendes Design, das über ein Stummelende gleitet und eine Dreheinstellung für eine perfekte Ausrichtung der Bolzenlöcher ohne Rohrdrehung ermöglicht.

Merkmale

Einzigartiges Überlappungsgelenk-Design:

Der Flanschring gleitet frei über das Stutzenende (Schweißhals oder Muffenschweißung) und ermöglicht eine 360°-Drehung zum Ausrichten von Bolzenlöchern, was für Offshore- und modulare Rohrleitungen, bei denen eine präzise Ausrichtung eine Herausforderung darstellt, von entscheidender Bedeutung ist.

Reduziert die Belastung der angeschlossenen Geräte, indem es kleinere Fehlausrichtungen aufnimmt und so die Lebensdauer von Pumpen, Ventilen und Instrumenten verlängert.

Überlegene Materialleistung:

Edelstahl 304 (18Cr-8Ni) für allgemeine Korrosionsbeständigkeit; Edelstahl 316 (16Cr-10Ni-2Mo) für chloridreiche Umgebungen, mit einer Mindestzugfestigkeit von 515 MPa.

Konform mit den Normen ASME B16.5 (150#-2500#) und BS EN 1092-1, mit optionaler Ausführung mit erhöhter Fläche (RF) oder flacher Fläche (FF) für verschiedene Dichtungstypen.

Einfache Installation und Wartung:

Das Stummelende ist mit dem Rohr verschweißt (Stumpfschweißung oder Muffenschweißung), während der Flanschring separat verschraubt ist, sodass der Flansch ausgetauscht werden kann, ohne das Rohr zu zerschneiden.

Reduziert den Schweißaufwand um 50 % im Vergleich zu integrierten Flanschen, ideal für Reparaturen und Nachrüstungsprojekte vor Ort.

Dichtungs- und Druckbewertung:

Kompatibel mit Spiraldichtungen, PTFE- und Metalldichtungen, wodurch leckagefreie Dichtungen bis zu 2.500 PSI (Edelstahl 316, Nennleistung 150#) erreicht werden.

Temperaturbereich: -250 °C bis 800 °C (mit geeigneten Dichtungen), geeignet für kryogene, Dampf- und Hochtemperatur-Prozesslinien.

Anwendung

Perfekt für anspruchsvolle Rohrverbindungsszenarien:

Offshore-Öl und -Gas: Verbindung von Unterwasserpipelines und Plattformmodulen mit 316-Überlappungsverbindungen, die Meerwasserkorrosion und zyklischer Belastung standhalten.

Kraftwerksturbinen: Hochtemperatur-Dampfanschlüsse mit 304-Flanschen, die 550 °C standhalten, und 316-Flanschen bis zu 700 °C mit ordnungsgemäßer Wärmedämmung.

Chemische Reaktoren: Flanschverbindungen für korrosive Medien, aus Edelstahl 316, der den CEPDG- und OSHA-Standards für den Umgang mit gefährlichen Chemikalien entspricht.

Marineschiffe: Rohrleitungen im Maschinenraum und Ladetankverbindungen mit Überlappungsverbindungen, die die Ausrichtung in vibrierenden Schiffsumgebungen erleichtern.

FAQ

F: Was ist der Unterschied zwischen Überlappungs- und Vorschweißflanschen??

A:Überlappungsverbindungen ermöglichen die Drehung des Flansches zur Schraubenausrichtung, während Schweißhälse in das Rohr integriert sind und höhere Druckstufen, aber weniger Flexibilität bieten.

F: Können Überlappungsflansche mit nicht rostfreien Stahlrohren verwendet werden??

A:Ja, aber verwenden Sie eine dielektrische Dichtung, um beim Anschluss an Kohlenstoffstahlrohre galvanische Korrosion zu verhindern.

F: Wie wähle ich die richtige Dichtung für meine Anwendung aus??

A:Konsultieren Sie unsere Dichtungskompatibilitätstabelle basierend auf Medientyp, Druck und Temperatur. Zu den gängigen Optionen gehören PTFE (allgemeine Verwendung) und metallummantelte Materialien (Hochdruck).

F: Was ist die Mindestrohrgröße für Überlappungsflansche??

A:Erhältlich von 1" bis 48" NPS, mit kundenspezifischen Größen und Nennwerten für spezielle Industrieprojekte.
