Edelstahl-S-Typ-Presse, 90°-Bogen mit Innengewinde

Produktbeschreibung

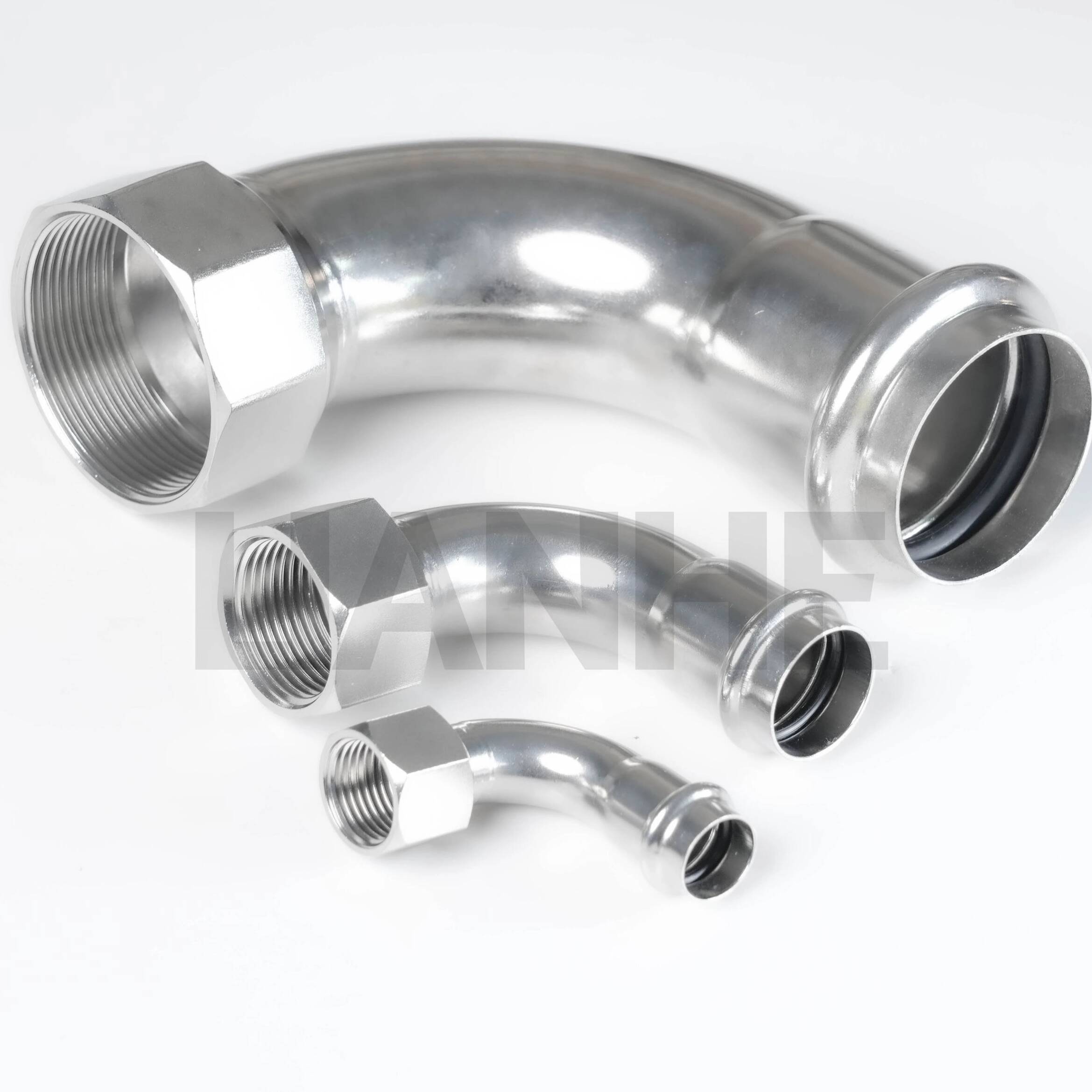

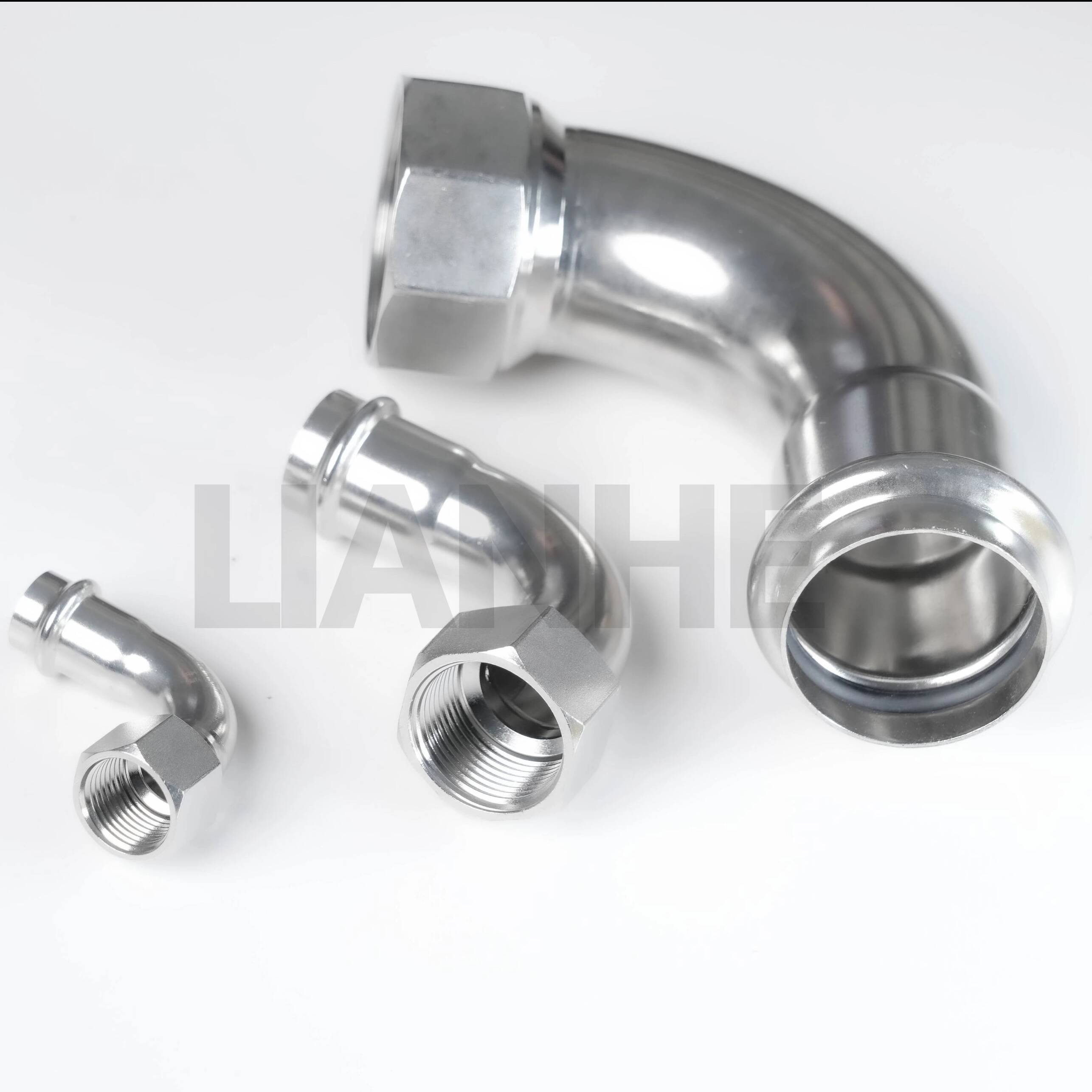

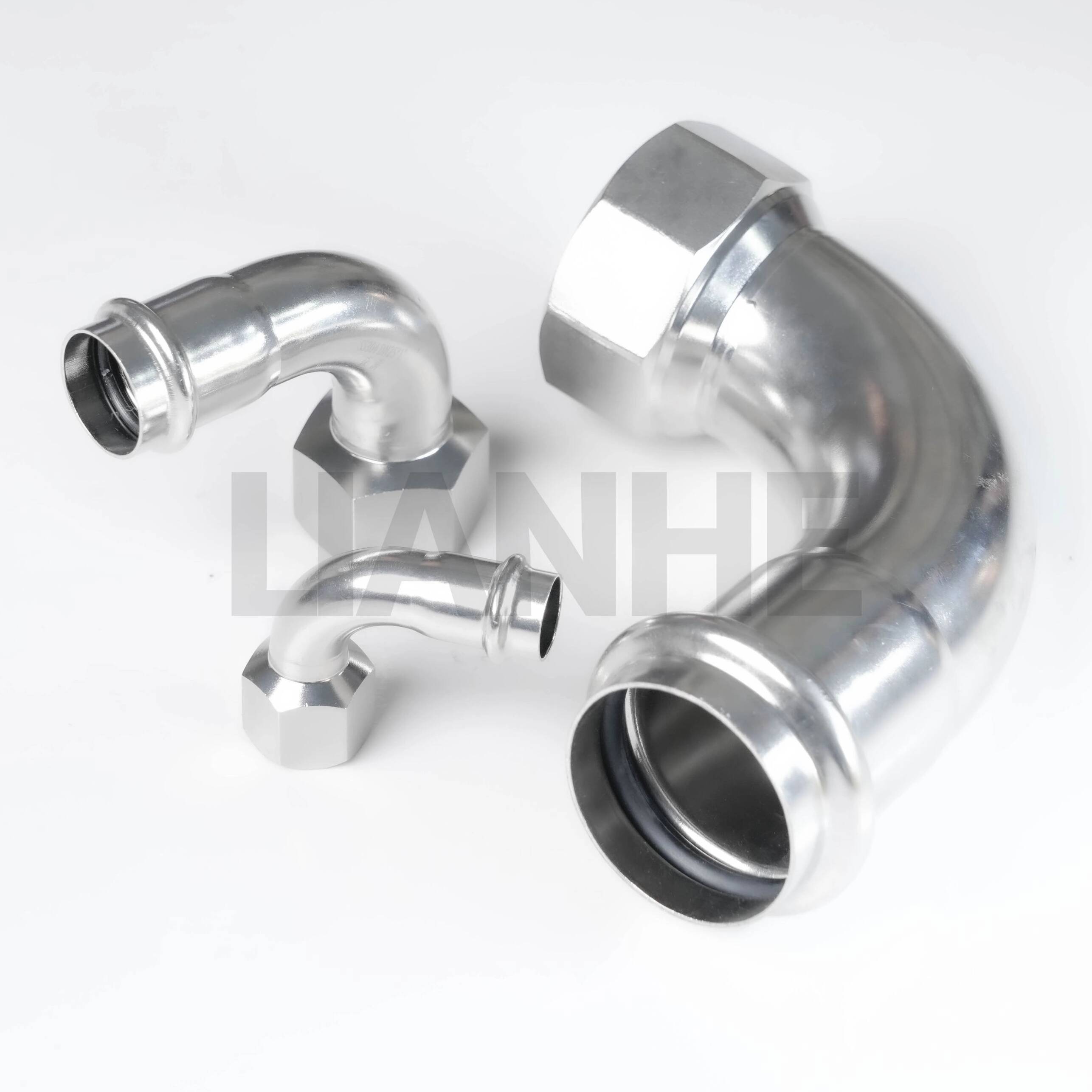

Der LIANHE-Edelstahl-S-Typ-Press-90°-Winkel mit Innengewinde verbindet ein Presspassrohr mit einer kompatiblen Komponente mit Außengewinde und ändert dabei die Rohrleitungsrichtung um 90 Grad.

Sein Presssockel vom S-Typ ermöglicht eine schnelle, flammenfreie Installation, während das Innengewindeende Ventile, Instrumente, Geräte oder andere Rohrleitungskomponenten mit Gewinde verbinden kann.

Technische Spezifikationen

Größenbereich:1/4"–4" (DN10–DN100)

Wandstärke:0,6–2,0 mm

Verfügbare Materialien:

• SS304, 0Cr18Ni9, S30408 ​​und 1.4301

• SS304L, S30403 und 1.4306

• SS316 und 0Cr17Ni12Mo2

• SS316L, S31603 und 1.4404

Verbindungstyp:S-Typ-Pressbuchse × Innengewinde

Thread-Optionen:NPT, BSPT und BSPP

Nenndruck:PN16

Hydrostatischer Prüfdruck:2,5 MPa

Luftdichtheitsprüfdruck:1,05 MPa

Anwendbare Standards:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN und ASME

Werkstoffe der Dichtringe:CIIR, EPDM, PTFE und NBR

Temperaturbereich der Dichtung:-20°C bis +110°C, je nach Material und Medium

Herstellungsprozess:Mechanisch aus Edelstahlrohren geformt

Oberflächenbehandlung:Vibrationspolieren, Magnetpolieren oder Beizen

Produktkennzeichnung:LOGO + Außendurchmesser + Wandstärke + Material. Kundenspezifische Markierungen sind verfügbar.

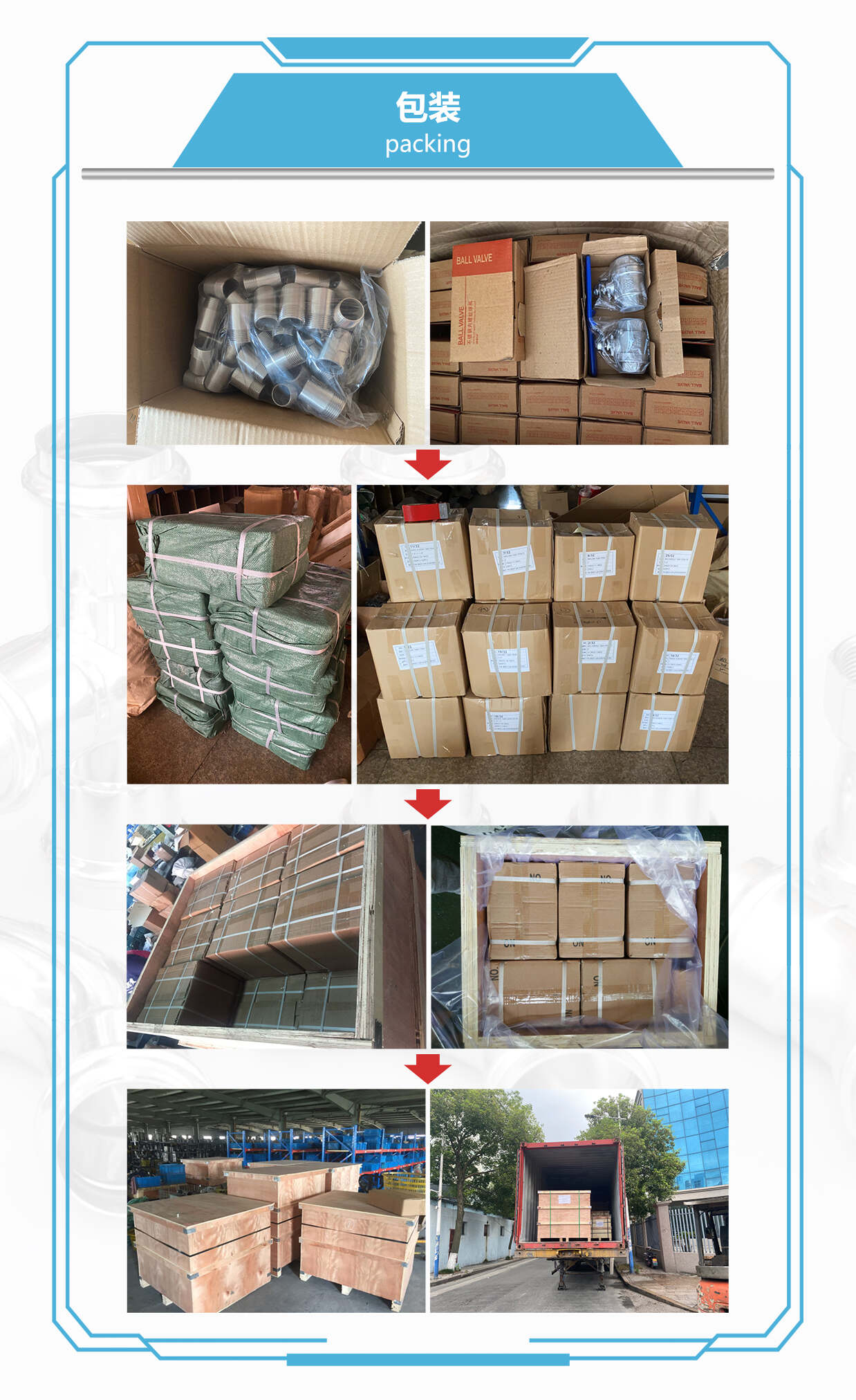

Verpackung:Plastiktüten, Exportkartons und Holzkisten

Marke:LIANHE

Herkunftsort:Wenzhou, Zhejiang, China

Anwendungen

Geeignet für kompatible Trinkwasser-, Kalt- und Warmwasser-, Abwasser-, Brauchwasser-, Öl- und Gassysteme.

Typische Anwendungen sind:

• Wasserversorgung und Entwässerung

• Heizungs- und Klimaanlagen

• Geräte- und Instrumentenanschlüsse

• Gewerbe- und Wohngebäude

• Industrielle Rohrleitungsprojekte

• Krankenhäuser, Hotels und Schiffe

Produktvorteile

1. Ändert die Rohrleitungsrichtung um 90 Grad

2. Kombiniert Press- und Innengewindeverbindungen

3. Schnelle, flammenfreie Installation

4. Gute Korrosionsbeständigkeit

5. Mehrere Gewinde- und Dichtungsoptionen

6. Kompaktes Design für begrenzte Platzverhältnisse

7. Zuverlässige Abdichtung bei korrekter Montage

8. Kundenspezifische Markierungen verfügbar

Für die Installation sind ein Presswerkzeug und eine Backe erforderlich, die mit dem angegebenen S-Profil kompatibel sind. NPT-, BSPT- und BSPP-Gewinde können nicht austauschbar verwendet werden, es sei denn, die Kompatibilität wurde bestätigt.

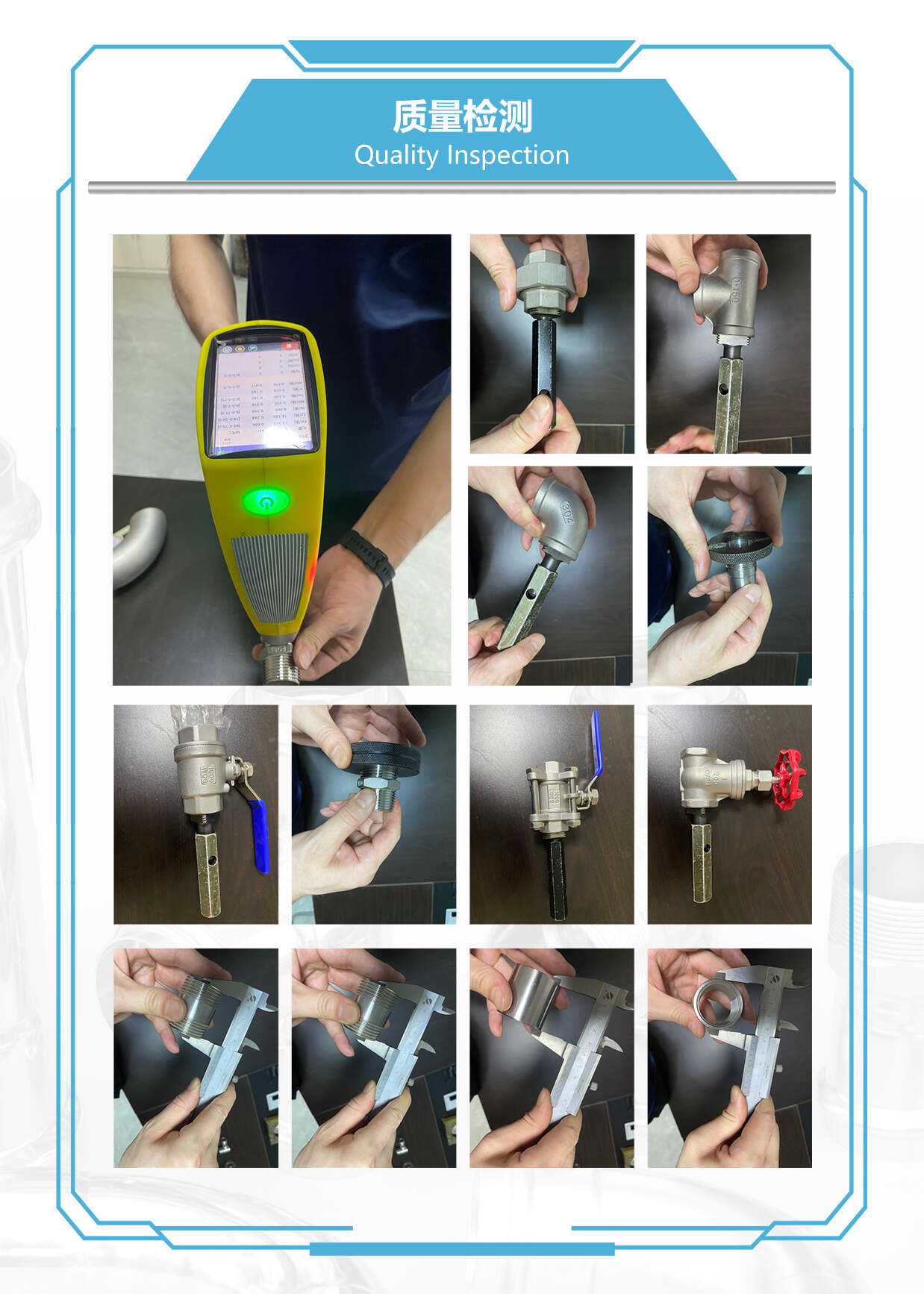

Qualitätskontrolle

Die Standardinspektion umfasst:

1. Rohmaterial- und Wandstärkenprüfung

2. Muffen-, Gewinde-, Winkel- und Maßprüfung

3. Gegebenenfalls Schweißnaht- und Oberflächenprüfung

4. Prüfung des hydrostatischen Drucks und der Luftdichtheit

5. Produktkennzeichnung und Verpackungsinspektion

Zu den verfügbaren Dokumenten gehören EN 10204 3.1 Materialprüfzertifikate, Rohstoffzertifikate, Gewinde- und Maßberichte, hydraulische Prüfberichte und Inspektionsberichte Dritter.

Kommerzielle Bedingungen

Mindestbestellmenge:Normalerweise 5–10 Stück, je nach Größe und Lagerverfügbarkeit.

Kostenlose Proben:Verfügbar für ausgewählte Standardprodukte; Expressgebühren trägt in der Regel der Empfänger.

Angebotszeit:Normalerweise innerhalb von drei Arbeitsstunden.

Zahlungsbedingungen:30 % T/T-Anzahlung und 70 % Restbetrag vor Lieferung. Western Union, PayPal und andere vereinbarte Methoden sind verfügbar.

Versandbedingungen:EXW, FOB, CFR, CIF und DDP. Die Lieferung kann per See-, Luft-, Landtransport oder internationalem Express erfolgen.

Garantie:Ein Jahr gegen bestätigte Herstellungsfehler.

Hersteller:LIANHE
Herkunftsort:Wenzhou, Zhejiang, China
