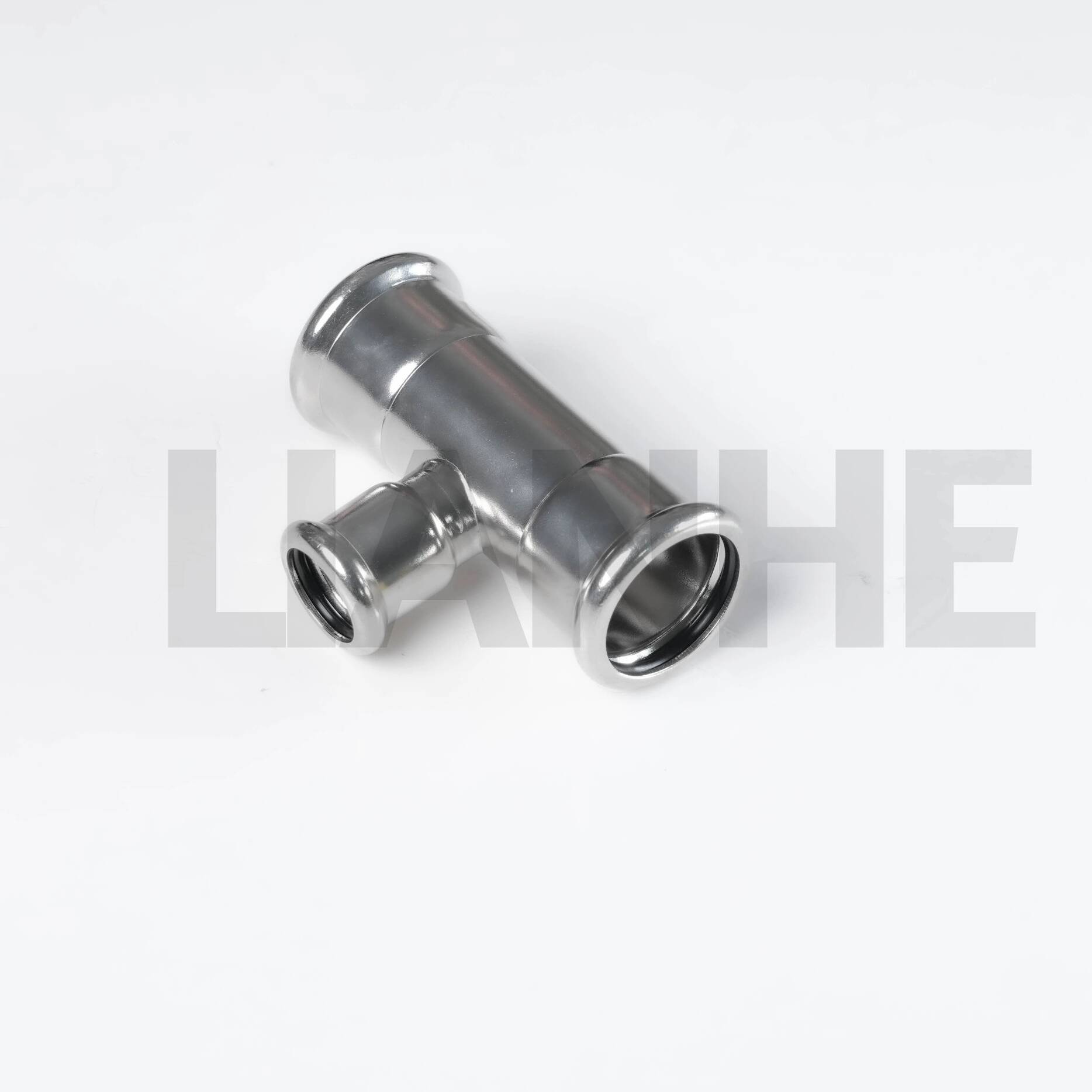

Reduzier-T-Pressverschraubungen aus hochreinem Edelstahl 304/316L für Fluidsysteme

Überblick

Die Reduzier-T-Pressverschraubungen aus hochreinem Edelstahl 304/316L sind präzisionsgefertigte Rohrkomponenten, die für die Verbindung von Rohren unterschiedlicher Durchmesser in Presspassungssystemen unter Beibehaltung der Durchflussintegrität und -reinheit entwickelt wurden. Diese aus Edelstahl 304 oder 316L gefertigten T-Stücke verfügen über ein Presssitz-Design (ISO 6122-konform) und eine glatte Bohrung, ideal für Anwendungen mit hochreinen und korrosiven Flüssigkeiten.

Merkmale

Hochwertiges Material und Finish:

Edelstahl 304L (kohlenstoffarm) oder 316L (extra kohlenstoffarm) mit passivierter Oberfläche (Ra ≤ 0,8 μm) für hochreine Systeme, die das Auslaugen von Metallionen in Pharma- und Halbleiterprozessen reduziert.

Die nahtlose Konstruktion (keine Schweißnähte) minimiert den Partikeleinschluss, was für Anwendungen mit ultrareinem Wasser und Gas von entscheidender Bedeutung ist.

Vorteile der Press-Fit-Technologie:

ISO 6122-konforme Pressenden erzeugen mit einem hydraulischen Presswerkzeug in 3 Sekunden dauerhafte, leckagefreie Verbindungen, wodurch die Installationszeit im Vergleich zu Reduzierstücken mit Gewinde um 50 % verkürzt wird.

Kompatibel mit Edelstahl-, Kupfer- und PEX-Rohren (Außendurchmesser: 15 mm–63 mm), mit visuellen Indikatoren (verformter Pressring) zur Bestätigung des korrekten Sitzes.

Strömungsoptimiertes Design:

Das Design des Reduzier-T-Stücks (z. B. 54 mm x 42 mm) gewährleistet einen reibungslosen Übergang zwischen den Rohrgrößen, wobei ein Einlasswinkel von 45° Turbulenzen und Druckverlust im Vergleich zu scharfen Reduzierstücken um 20 % minimiert.

Verstärkter Abzweiganschluss (1,5-fache Wandstärke) widersteht Druckstößen in Mehrleitungssystemen, geeignet für bis zu 16 bar (232 PSI) bei 20 °C.

Compliance und Zertifizierung:

Erfüllen Sie die Hygienestandards EN 10226-1, NSF/ANSI 61 und 3-A. Für kritische Anwendungen stehen Materialrückverfolgbarkeitsberichte und Werkszertifikate zur Verfügung.

Die 316L-Variante bietet eine hervorragende interkristalline Korrosionsbeständigkeit und ist ideal zum Schweißen in hochreinen Systemen ohne Glühen nach dem Schweißen.

Anwendung

Perfekt für hochreine und korrosive Flüssigkeitssysteme:

Pharmazeutische Herstellung: Verbindung von Reindampfleitungen und Reinstwassersystemen (PW) mit Edelstahl 316L gemäß USP-Klasse VI und FDA 21 CFR Teil 177.

Halbleiterfertigung: Linien für ultrareines Wasser (UPW) und chemisch-mechanische Planarisierung (CMP) mit passivierten Oberflächen, die eine Partikelkontamination verhindern.

Essen und Trinken: Getränkemischsysteme und Pasteurisierungslinien für Milchprodukte, konform mit den 3-A-Hygienestandards für direkten Lebensmittelkontakt.

Biotechnologie und Forschung: Labor-Flüssigkeitstransferleitungen für Zellkulturmedien und Reagenzien mit Presspassverbindungen, die das Risiko einer Gewindekontamination verhindern.

FAQ

F: Können diese Reduzierstücke mit Kunststoffrohren verwendet werden??

A:Ja, kompatibel mit PEX- und PB-Rohren mit dem richtigen Außendurchmesser, aber vermeiden Sie die Verwendung mit starren Kunststoffrohren unter hohem Druck.

F: Was ist der Temperaturbereich für Edelstahl 316L??

A:-250 °C bis 450 °C, geeignet für kryogene Ethanolleitungen und Heißwasser-Desinfektionssysteme.

F: So reinigen Sie die Armatur für hochreine Anwendungen?

A:Verwenden Sie eine Spülung mit entionisiertem Wasser oder eine Dampfsterilisation. Vermeiden Sie Scheuermittel, die die passivierte Oberfläche zerkratzen könnten.

F: Kann die Pressverbindung in Vakuumsystemen verwendet werden??

A:Ja, die mechanische Verriegelung sorgt für eine zuverlässige Abdichtung unter Vakuumbedingungen (bis zu 29" Hg), für extreme Vakuumbedingungen werden jedoch Metall-auf-Metall-Dichtungen empfohlen.
