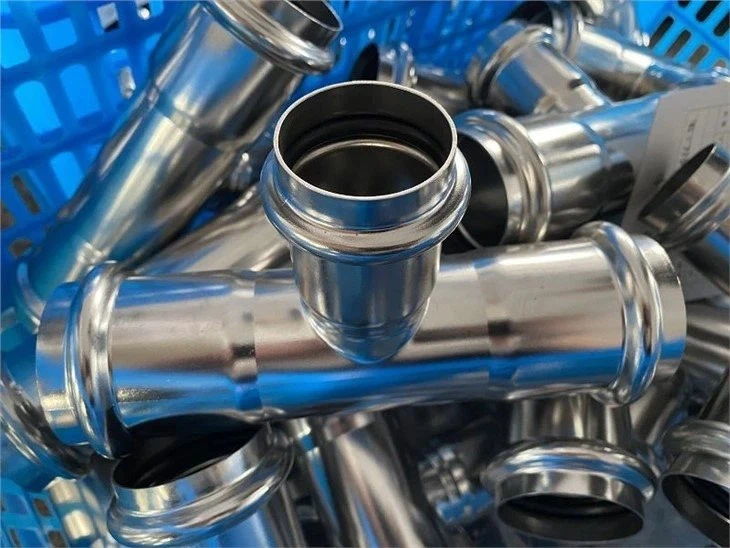

Die Angabe des falschen Rohrleitungsmaterials birgt erhöhte Risiken. Eine Überspezifikation verbraucht technische Ressourcen, während eine Unterspezifikation zu vorzeitiger Korrosion, Systemausfallzeiten und potenziellen Umwelt- oder Sicherheitsrisiken führt. Während sowohl die 304- als auch die 316-Variante zur austenitischen Familie der 300-Serie gehören, führen ihre geringfügigen chemischen Unterschiede zu sehr unterschiedlichen Betriebslebensdauern in bestimmten Umgebungen, in denen Flüssigkeiten verarbeitet werden. Ingenieure und Konstrukteure haben oft Schwierigkeiten herauszufinden, welche Qualität den besonderen Anforderungen ihrer Anlage standhält, ohne das System zu überarbeiten.
Wir werden die chemischen Grundlagen und Leistungsgrenzen dieser beiden beliebten Legierungen untersuchen. Sie erfahren, wie Sie die Flüssigkeitskompatibilität bewerten, sich in Industriestandards zurechtfinden und kritische Fertigungsrealitäten berücksichtigen. Letztendlich bietet dieser Leitfaden einen evidenzbasierten Rahmen, der Anlagenplanern und Ingenieuren dabei hilft, zu bewerten, welcher Grad mit den Flüssigkeits- und Umgebungsparametern ihres Systems übereinstimmt.
Die Grundlinie:Edelstahl 304 ist der Industriestandard und bietet eine hervorragende Grundkorrosionsbeständigkeit und Kosteneffizienz für Süßwasser-, HVAC- und allgemeine Sanitäranwendungen.
Das Unterscheidungsmerkmal:Edelstahl 316 enthält 2–3 % Molybdän, was die Beständigkeit gegenüber Chloriden (Salzen) und industriellen Lösungsmitteln deutlich erhöht.
Die finanzielle Realität:316 kostet in der Regel im Vorfeld 20–40 % mehr als 304 und erfordert eine Analyse der Gesamtbetriebskosten (TCO), die auf dem erwarteten Lebenszyklus und den Ausfallrisiken des Rohrleitungssystems basiert.
Der Schweißfaktor:Für geschweißte Rohrleitungssysteme sind kohlenstoffarme Varianten (304L und 316L) von entscheidender Bedeutung, um Karbidausfällung und lokale Korrosion an den Schweißnähten zu verhindern.
Um zu verstehen, wie sich diese Legierungen in der Praxis verhalten, müssen wir uns zunächst ihre metallurgische DNA ansehen. Beide Materialien haben grundlegende austenitische Eigenschaften gemeinsam. Sie enthalten einen hohen Anteil an Chrom und Nickel. Chrom ist hier das entscheidende Element. Es reagiert mit Sauerstoff und bildet eine mikroskopisch kleine, selbstheilende passive Oxidschicht. Diese Schicht schützt das darunter liegende Metall vor Umwelteinflüssen. Nickel sorgt für die strukturelle Duktilität. Es stabilisiert die Austenitphase und macht das Metall gut formbar und schweißbar.
Die primäre Divergenz tritt bei der Einführung von Molybdän auf. Wenn Stahlhersteller produzierenEdelstahl 316Sie fügen der Legierungsmischung 2 bis 3 % Molybdän hinzu. Dieses spezifische Element verstärkt die passive Oxidschicht. Es verankert den Schutzfilm und macht ihn äußerst widerstandsfähig gegen Chlorid-Lochfraß und Spaltkorrosion. Ohne Molybdän können Chloridionen die Passivschicht leicht durchbrechen. Nach einem Durchbruch breitet sich örtlich begrenzte Korrosion schnell in der Rohrwand aus.
Da diese beiden Qualitäten mit bloßem Auge identisch aussehen, ist die Materialüberprüfung ein entscheidender Schritt. Sie können sie nicht nach Gewicht, Farbe oder Textur unterscheiden. Daher wird der PMI-Test (Positive Material Identification) zu einem obligatorischen Implementierungsschritt. Beschaffungsmanager und Installateure verwenden in der Regel Röntgenfluoreszenzscanner (RFA). Diese Handgeräte überprüfen sofort das Vorhandensein von Molybdän und stellen so sicher, dass das richtige Material in Ihre Anlage gelangt.
|
Legierungsgrad |
Chrom (Cr) |
Nickel (Ni) |
Molybdän (Mo) |
Kohlenstoff (Standard) |
|---|---|---|---|---|
|
304 |
18 % – 20 % |
8 % – 10,5 % |
N / A |
0,08 % max |
|
316 |
16 % - 18 % |
10 % – 14 % |
2 % - 3 % |
0,08 % max |
Die Flüssigkeitskompatibilität bestimmt den Erfolg oder Misserfolg jedes industriellen Routingsystems. Die Chloridbelastung stellt die häufigste Bedrohung für die Rohrleitungsinfrastruktur dar. Wenn Sie Standard verwendenEdelstahl 304 In Meeresumgebungen fällt es häufig vorzeitig aus. In der Luft befindliches Meersalz setzt sich auf der Rohroberfläche ab. Die Chloride greifen die Passivschicht an und erzeugen mikroskopisch kleine Löcher. Mit der Zeit werden diese Gruben tiefer und gefährden die strukturelle Integrität. Ähnliche Ausfälle treten in Systemen auf, die Tausalzen oder Chemikalien mit hohem Chloridgehalt ausgesetzt sind. In diesen Fällen kommt es häufig zur Spannungsrisskorrosion (SCC) des Metalls.
Aggressive saure und ätzende Lösungen erfordern verbesserte Abwehrmechanismen. Molybdän stellt diese entscheidende Barriere dar. Dadurch kann die verbesserte Legierung Schwefel- und Phosphorsäure weitaus besser verarbeiten als Standardqualitäten. Verfahrenstechniker leiten häufig moderate Konzentrationen dieser Säuren durch Anlagen. In diesen anspruchsvollen chemischen Umgebungen verhindert die verstärkte Passivschicht einen schnellen Materialabbau und hält die Prozessflüssigkeit rein und zurückhaltend.
Bei der Bewertung mechanischer Grenzen weisen beide Qualitäten bemerkenswerte Ähnlichkeiten auf. Sie bieten eine nahezu identische Grundzugfestigkeit. Beide Materialien bieten eine hervorragende Oxidationsbeständigkeit bei hohen Temperaturen und bewahren die strukturelle Stabilität bis zu etwa 1600 °F (870 °C). Oberhalb dieser Schwelle wird die Ablagerung zu einem erheblichen Problem, das spezielle hitzebeständige Legierungen erfordert.
Die kryogene Leistung ist eine weitere gemeinsame Stärke. Kohlenstoffstahl wird bei Minustemperaturen gefährlich spröde. Im Gegensatz dazu behalten austenitische Legierungen auch bei extremer Kälte eine außergewöhnliche Zähigkeit und Duktilität. Ingenieure nutzen sie häufig bei der Flüssigstickstoff- oder LNG-Routing. Da thermische Grenzwerte die beiden Qualitäten selten voneinander trennen, sollte Ihr Auswahlprozess bei extremen Temperaturen eher auf Flüssigkeitskorrosivität als auf mechanische Temperaturbeschränkungen basieren.
Industriestandards schreiben die Materialauswahl häufig auf der Grundlage grundlegender Hygiene- und Sicherheitsanforderungen vor. Die Standardqualität dient als Arbeitstier für Umgebungen, in denen es keine aggressiven chemischen Bedrohungen gibt. Es bietet außergewöhnliche Zuverlässigkeit, wenn es im richtigen Kontext eingesetzt wird.
Sie finden es ideal für folgende Anwendungen:
Gewerbliche Sanitärsysteme:Es verarbeitet kommunales Trinkwasser einwandfrei und verhindert Rost- und Kalkablagerungen.
Brauereiverrohrung (kalte Seite):Es widersteht milden Reinigungsmitteln und erhält die Reinheit von Wasser und Bier während der Kaltverarbeitung.
Milchverarbeitung:Es hält Standard-Hygieneprotokollen problemlos stand, ohne sich zu verschlechtern.
HVAC-Kaltwasserkreisläufe:Es bietet jahrzehntelange leckagefreie Leistung in Systemen mit geschlossenem Kreislauf.
Unter Compliance-Gesichtspunkten erfüllt dieses Material die Standardanforderungen der FDA. Es entspricht außerdem perfekt den 3-A-Hygienestandards für die korrosionsfreie Lebensmittel- und Getränkeführung. Wenn Ihre Prozessflüssigkeit neutral bleibt und Ihre Anlage Meeresatmosphäre meidet, bietet dieser Typ eine hervorragende Betriebslebensdauer.
Bestimmte Branchen arbeiten unter erbarmungslosen Bedingungen. In diesen Sektoren führt die Materialzerstörung zu katastrophaler Kontamination oder Sicherheitsrisiken. Die Aufrüstung auf die mit Molybdän angereicherte Sorte ist nicht optional; es ist eine technische Notwendigkeit.
Es ist die obligatorische Wahl für diese kritischen Sektoren:
Pharmazeutische Herstellung:Wasser zur Injektion (WFI)-Systeme erfordern makellose Oberflächen, die aggressiven Sterilisationschemikalien standhalten.
See- und Offshore-Pipelines:Ständige Einwirkung von Salzwassersprühnebel erfordert eine maximale lokale Korrosionsbeständigkeit.
Abwasserbehandlungsanlagen:Variable chemische Zusammensetzungen und starke Chlorierung zerstören schnell kleinere Metalle.
Chemische Verarbeitungsanlagen:Die Weiterleitung reaktiver Lösungsmittel und Industriesäuren erfordert robuste metallurgische Abwehrmaßnahmen.
Compliance schreibt diese Auswahl häufig vor. Der ASME B31.3-Standard (Process Piping) regelt die Flüssigkeitsversorgung stark. Bei stark korrosiven oder giftigen Chemikalien gewährleistet die Spezifizierung dieser hochentwickelten Sorte die Einhaltung gesetzlicher Vorschriften und schützt das Anlagenpersonal.
Die Bewertung von Rohrleitungsmaterialien erfordert einen Blick über die Erstinstallation hinaus. Sie müssen die erwartete Betriebslebensdauer und die mit Materialausfällen verbundenen Risiken abschätzen. Die Angabe unzureichender Materialien führt zu einer sich verschärfenden Kaskade betrieblicher Verbindlichkeiten.
Berücksichtigen Sie die Realität eines Rohrversagens. Wenn ein Rohr in einer rauen Umgebung beschädigt wird, gehen die Folgen weit über den Austausch eines beschädigten Spulenteils hinaus. Durch das Herunterfahren des Systems wird die Produktion gestoppt, was zu schwerwiegenden betrieblichen Engpässen führt. Ein Chemikalienleck löst Umweltsanierungsmaßnahmen, behördliche Prüfungen und Sicherheitsuntersuchungen aus. Durch den Einsatz eines robustenEdelstahlMithilfe eines Rahmens, der für die spezifische Umgebung entwickelt wurde, können Anlagenplaner diese schwerwiegenden Risiken mindern. Die überlegene Beständigkeit der molybdänlegierten Sorte dient als notwendige Betriebsversicherung gegen unvorhersehbare Umgebungsvariablen.
|
Chlorid-Expositionsniveau |
Vorhersehbarkeit der Umwelt |
Empfohlene Materialstrategie |
|---|---|---|
|
0 % (neutrale Flüssigkeiten) |
Sehr vorhersehbar/kontrolliert |
Standardqualität bietet optimale Zuverlässigkeit. |
|
Niedrig bis mäßig (<100 ppm) |
Stabil bei gelegentlichem Waschen |
Standardqualität bei strenger Wartung akzeptabel. |
|
Hoch (>100 ppm) |
Unvorhersehbar / hart |
Zur Risikominderung ist eine höhere Note erforderlich. |
|
Direkt Marine/Küste |
Constant Salt Exposure |
Eine höhere Note ist eine absolute Voraussetzung. |
Wenn Ihr System keiner Chloridbelastung ausgesetzt ist, bieten standardmäßige austenitische Legierungen eine außergewöhnliche Langlebigkeit. Wenn jedoch die Chloridbelastung den Wert Null übersteigt oder die Reinigungsprotokolle der Anlage scharfe Desinfektionsmittel vorsehen, müssen Sie Ihr System gegen Lochfraß schützen. Unter diesen aggressiven Bedingungen verhindert die Priorisierung der defensiven Langlebigkeit einen katastrophalen Systemausfall.
Der Entwurf eines Systems auf dem Papier unterscheidet sich erheblich von der Herstellung vor Ort. Wenn Rohrinstallateure diese Materialien schweißen, verändert starke Hitze die lokale Metallurgie grundlegend. Dies führt zu einem spezifischen Phänomen, das als Sensibilisierung bekannt ist.
Standardaustenitsorten enthalten bis zu 0,08 % Kohlenstoff. Während des Schweißprozesses erreicht die Wärmeeinflusszone (HAZ) Temperaturen zwischen 800 °F und 1500 °F. Innerhalb dieses kritischen Temperaturfensters verbinden sich Kohlenstoffatome mit Chrom und bilden Chromcarbide. Durch diese Ausfällung wird Chrom von den Korngrenzen weggezogen. Dadurch verliert der lokalisierte Bereich seine passive Oxidschicht. Die Schweißnaht wird stark anfällig für interkristalline Korrosion. Selbst wenn der Rest des Rohrs makellos bleibt, werden die geschwächten Schweißverbindungen schnell versagen.
Um dieses Sensibilisierungsrisiko zu beseitigen, haben Metallurgen kohlenstoffarme Varianten entwickelt. Wir bezeichnen diese als „L“-Klassen. Durch die Begrenzung des maximalen Kohlenstoffgehalts auf 0,03 % verhindern Hersteller die Karbidausfällung während des Temperaturwechsels. Es steht einfach nicht genügend Kohlenstoff zur Verfügung, um das Chrom abzubauen.
Bei der Konstruktion eines modernen Schweißsystems ist die Spezifizierung der kohlenstoffarmen Variante eine branchenübliche Best Practice. Heutzutage produzieren hochwertige Rohrhersteller routinemäßig doppelt zertifizierte Rohre. Die doppelte Zertifizierung bedeutet, dass das Rohr die mechanischen Festigkeitsanforderungen der Standardklasse erfüllt und gleichzeitig die niedrigen Kohlenstoffgrenzwerte der „L“-Klasse einhält. Verwendung von DoppelzertifizierungenEdelstahl 316gewährleistet eine nahtlose Fertigung, strukturelle Integrität und maximale Korrosionsbeständigkeit nach dem Schweißen.
Bei der Auswahl des optimalen Materials für Ihr Rohrleitungssystem müssen Umweltanforderungen und Betriebszuverlässigkeit in Einklang gebracht werden. Wählen Sie die Standardlegierung 304 für langfristige Zuverlässigkeit in Neutral-, Süßwasser- und allgemeinen Sanitärumgebungen. Wählen Sie die mit Molybdän verstärkte 316-Legierung für kompromisslose, defensive Langlebigkeit unter aggressiven, chloridreichen oder stark sauren Bedingungen. Die richtige Auswahl verhindert eine vorzeitige Verschlechterung und schützt Ihre Anlage vor unerwarteten Ausfallzeiten.
Bevor Sie Ihre Beschaffungsspezifikationen festlegen, wenden Sie sich an Ihren Verfahrenstechniker. Überprüfen Sie die Sicherheitsdatenblätter (SDB) für jede Flüssigkeit, die in das System gelangt, und achten Sie dabei genau auf Chloridkonzentrationen und pH-Werte. Fordern Sie schließlich immer zertifizierte Mill Test Reports (MTRs) von Ihrem Rohrleitungslieferanten an, um genaue chemische Zusammensetzungen zu überprüfen und eine erfolgreiche Umsetzung vor Ort sicherzustellen.
A: Nein. Sie sind optisch nicht zu unterscheiden. Sie haben die gleiche Oberflächenbeschaffenheit, Farbe und Textur. Zur Verifizierung ist die Überprüfung der aufgestempelten Materialwärmenummern, die Anforderung eines Materialtestberichts (MTR) oder die Verwendung eines Röntgenfluoreszenzscanners (RFA) bei der positiven Materialidentifizierung (PMI) erforderlich.
A: Wie standardmäßige austenitische Sorten ist es im geglühten Zustand im Allgemeinen nicht magnetisch. Allerdings können mechanische Kaltumformprozesse – wie Rohrbiegen, Walzen oder aggressives Umformen – die Mikrostruktur verändern und in beiden Qualitäten einen leichten Magnetismus hervorrufen.
A: Ja, Rohrinstallateure können sie zusammenschweißen. Die galvanische Korrosion zwischen beiden ist minimal, da ihre Anodenindizes nahezu identisch sind. Die Gesamtkorrosionsbeständigkeit des Systems ist jedoch auf die schwächere Komponente beschränkt. Eine Vermischung wird im Allgemeinen vermieden, um Verwirrung bei den Spezifikationen und Wartungsfehlern vorzubeugen.
A: Das „L“ steht für Low Carbon. Die kohlenstoffarme Variante hat einen maximalen Kohlenstoffgehalt von 0,03 %, im Vergleich zu 0,08 % in der Standardqualität. Dieser minimale Kohlenstoffgehalt verhindert die Ausfällung von Chromkarbid beim Schweißen und macht es zur branchenüblichen Wahl für gefertigte Rohrspulen.
