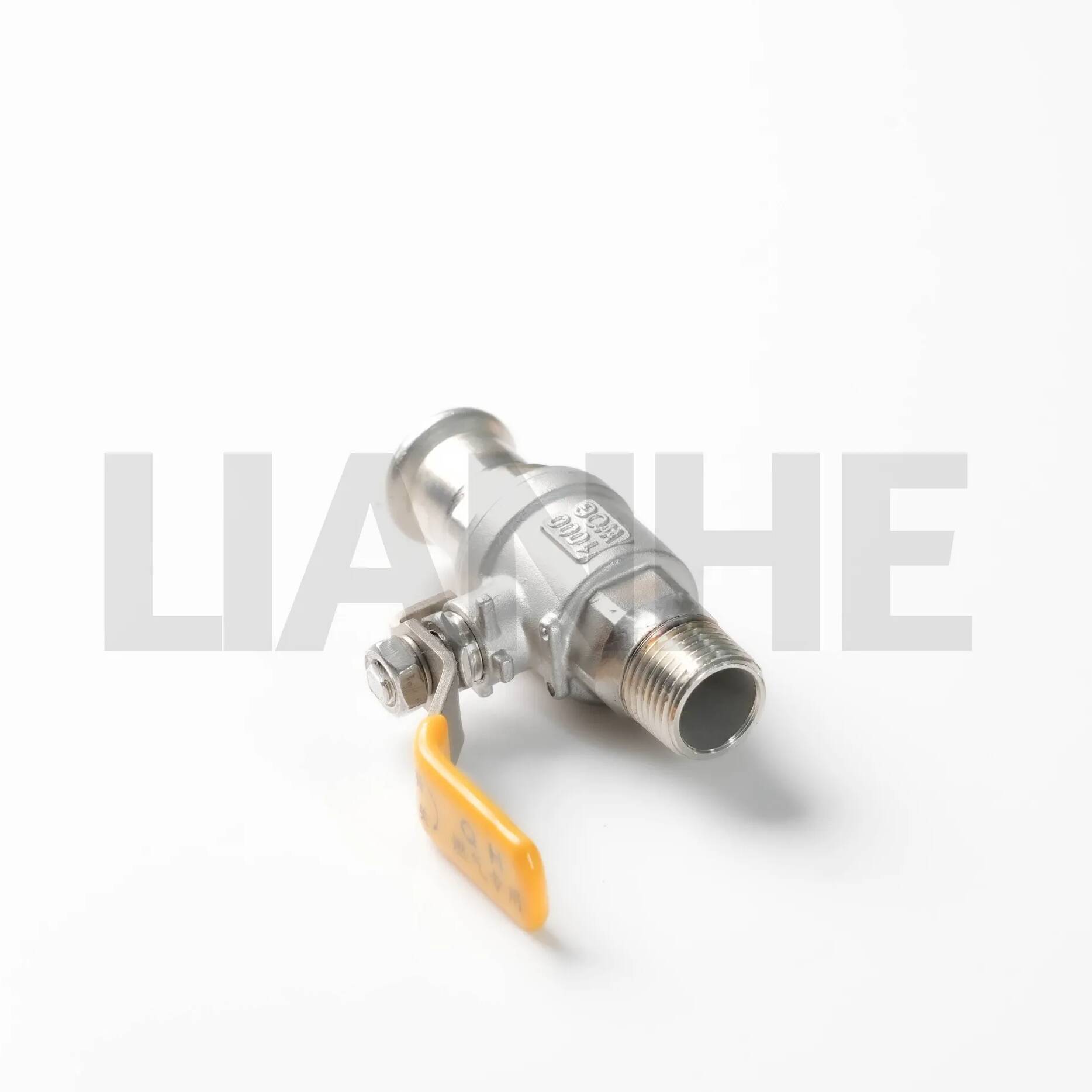

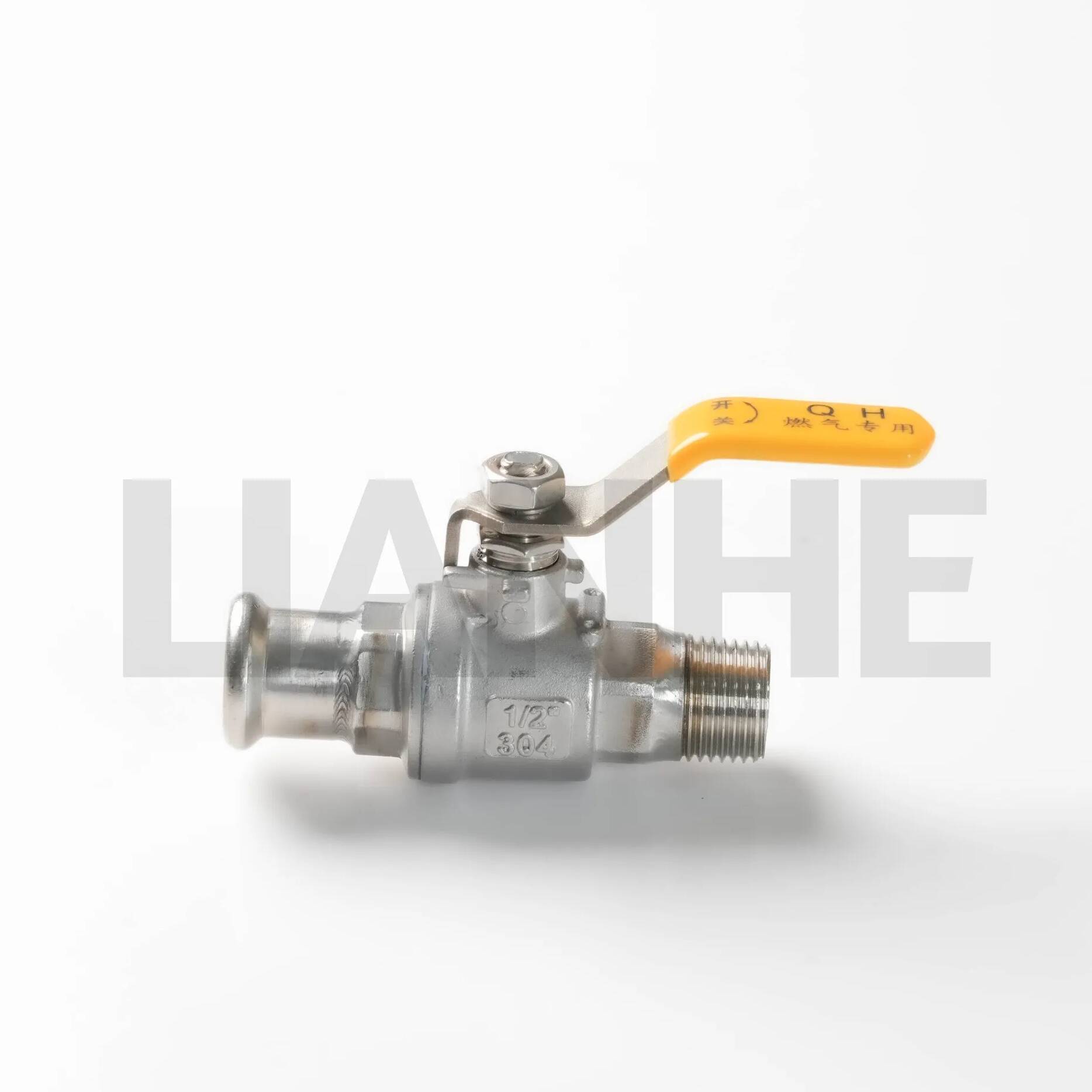

D-Typ Press-to-Thread-Kugelhahn aus Edelstahl

Produktbeschreibung

Der Press-zu-Gewinde-Kugelhahn vom Typ D von LIANHE aus Edelstahl kombiniert einen Pressanschluss vom Typ D mit einem Gewindeanschluss für die manuelle Ein-/Aus-Durchflussregelung.

Sein Pressende unterstützt eine schnelle, flammenfreie Rohrleitungsinstallation, während das Gewindeende kompatible Rohre, Instrumente, Messgeräte oder Geräte verbindet. SS304- und SS316-Materialien bieten eine gute Korrosionsbeständigkeit für geeignete Wasser- und Industrieflüssigkeitsanwendungen.

Technische Spezifikationen

Verbindungstyp:D-Typ-Pressende × NPT-Innengewinde, vorbehaltlich der endgültigen Bestätigung

Verfügbare Gehäusematerialien:SS304 oder SS316

Sitzmaterial:PTFE

Betrieb:Manueller Hebelgriff

Arbeitsdruck am Pressenende:Bis zu PN16 bei 20 °C, abhängig von Größe, Dichtung, Rohr und Installationsbedingungen

Richttemperaturbereich:-20 °C bis +150 °C, abhängig von der Kompatibilität von PTFE-Sitz und Pressdichtung

Herstellungsprozess:Feinguss und Präzisions-CNC-Bearbeitung

Marke:LIANHE

Herkunftsort:Wenzhou, Zhejiang, China

Der Arbeitsdruck der gesamten Ventilbaugruppe wird durch die Komponente mit der niedrigsten Nennleistung begrenzt. Pressende, Gewindeende, Ventilkörper, Sitz, Dichtring und Rohr müssen alle mit den vorgesehenen Betriebsbedingungen kompatibel sein.

Produktmerkmale

1. Kombiniert Press- und Gewindeverbindungen

2. Manuelle Vierteldrehung

3. Flammenfreie Pressinstallation

4. Gehäuseoptionen SS304 und SS316

5. Ventilsitz aus PTFE

6. Kompakte Struktur

7. Gute Korrosionsbeständigkeit

8. Geeignet für System-Upgrades und Geräteanschlüsse

Für die Installation sind ein Presswerkzeug und eine Backe erforderlich, die mit dem angegebenen D-Profil kompatibel sind. Es handelt sich nicht um eine werkzeuglose Verbindung.

Anwendungen

Geeignet für kompatible Anwendungen in:

• Wassersysteme für Privathaushalte und Gewerbe

• Industrielle Flüssigkeitskontrollsysteme

• Maschinen- und Geräteleitungen

• Auf Kufen montierte Systeme

• Gebäudesanierungsprojekte

• Laborflüssigkeitssysteme, vorbehaltlich der Materialverträglichkeit

Für Chemikalien, Säuren, Lösungsmittel, Trinkwasser, Gas oder andere regulierte Medien müssen vor der Bestellung Material, Dichtungen, Druckstufe und erforderliche Zertifizierung bestätigt werden.

Installationshinweise

1. Bestätigen Sie das Rohrmaterial, den Außendurchmesser und das D-Typ-Pressprofil.

2. Schneiden und entgraten Sie das Rohr, ohne den Dichtring zu beschädigen.

3. Markieren Sie die erforderliche Einstecktiefe.

4. Führen Sie das Rohr vollständig in die Pressmuffe ein.

5. Verwenden Sie ein kompatibles Presswerkzeug und eine kompatible Backe, um den Presszyklus abzuschließen.

6. Wenden Sie die richtige Dichtungsmethode auf die Gewindeverbindung an.

7. Führen Sie vor dem Betrieb eine Druck- und Dichtheitsprüfung durch.

Hersteller:LIANHE
Herkunftsort:Wenzhou, Zhejiang, China
