Langer dreiteiliger Schweißkugelhahn für industrielle Rohrleitungen

Überblick

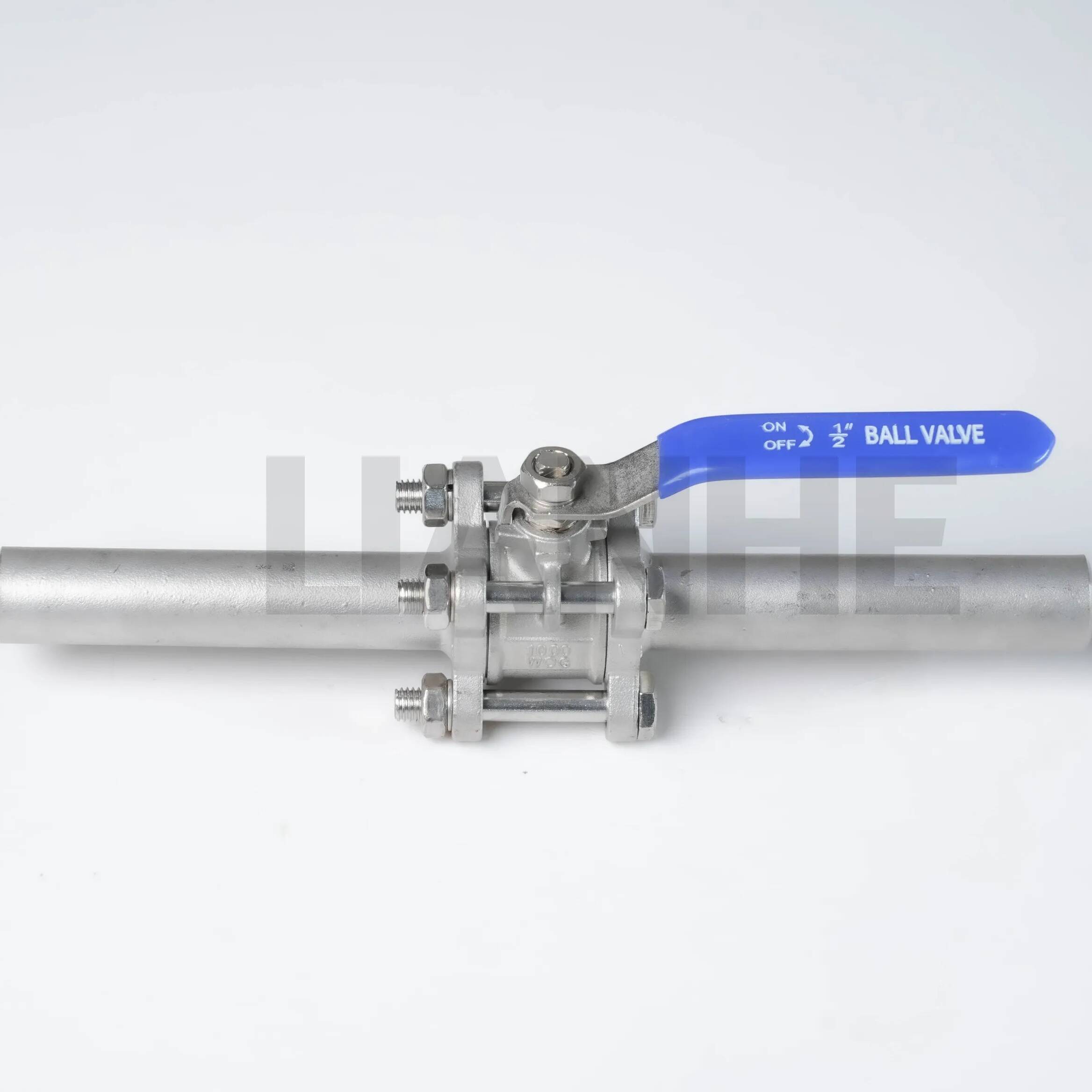

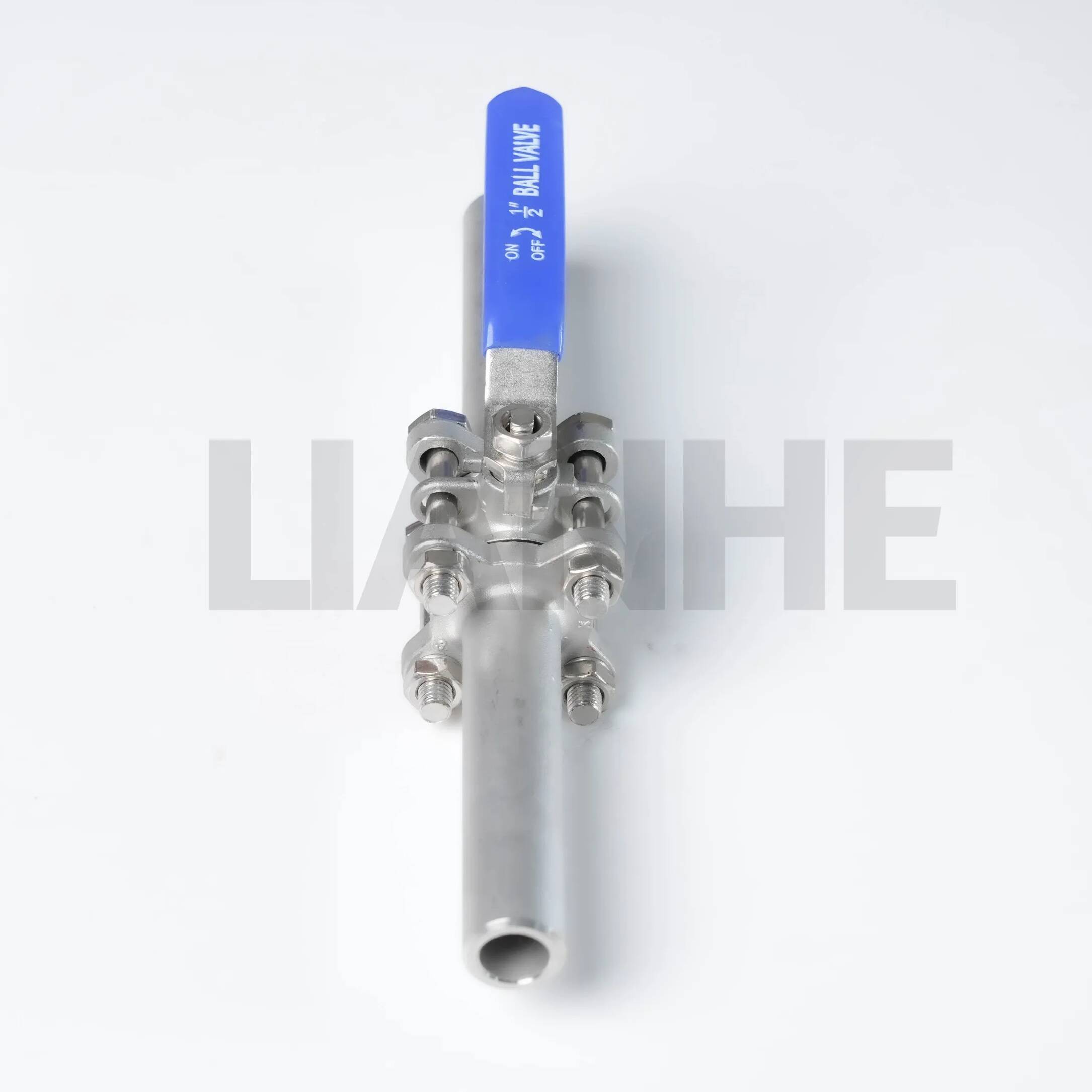

Das lange, dreiteilige Schweißkugelventil ist ein Hochleistungs-Industrieventil, das für die zuverlässige Durchflussregelung in Hochdruck- und Hochtemperatur-Rohrleitungssystemen entwickelt wurde. Dieses Ventil besteht aus einem dreiteiligen geschweißten Gehäuse (Kohlenstoffstahl ASTM A105 oder Edelstahl A316) und verfügt über ein Design mit vollem Durchgang und einer präzisionsgefertigten Kugel, um den Druckabfall zu minimieren und eine dichte Absperrung zu gewährleisten. Die Konfiguration mit langem Körper sorgt für eine verbesserte strukturelle Stabilität und Ausrichtung bei geschweißten Installationen und macht sie ideal für Hochleistungsanwendungen, bei denen Sicherheit und Haltbarkeit von entscheidender Bedeutung sind.

Merkmale

Robuste dreiteilige Konstruktion:

Split-Body-Design mit Stumpfschweißenden (ANSI B16.25) für einfache Wartung und Austausch interner Komponenten ohne Trennung der Rohrleitungen.

Schweißverbindungen wurden auf den 1,5-fachen MAWP (maximal zulässigen Arbeitsdruck) getestet, um Leckagen in Umgebungen mit starken Vibrationen zu verhindern.

Volle Durchflusseffizienz:

Der uneingeschränkte Strömungsweg (gleich dem Rohrdurchmesser) reduziert Turbulenzen und Druckverluste und erreicht Cv-Werte, die um 20 % höher sind als bei Standardventilen mit reduziertem Durchgang.

Polierte Kugel (Ra ≤ 0,8 μm) und PTFE-Sitz sorgen für blasendichtes Absperren (API 598-Standards) und niedriges Betriebsdrehmoment (≤ 15 N·m für 2-Zoll-Ventile).

Hochleistungsmaterialien:

Gehäuse: Kohlenstoffstahl (bis 425 °C) oder Edelstahl (bis 650 °C), kompatibel mit korrosiven Medien wie Säuren, Laugen und Meerwasser.

Sitz: Verstärktes PTFE, RPTFE oder Metall-auf-Metall-Option (Stellitauflage) für Temperaturen von -46 °C bis 815 °C.

Sicherheitsverbesserungen:

Integrierter ausblassicherer Schaft und Antistatikgerät (verbindet Kugel mit Schaft, um statische Aufladung abzuleiten), erfüllt die Sicherheitsstandards API 6D und ISO 14313.

Der abschließbare Griff (90°-Bewegung) verhindert unbefugte Bedienung, mit optionaler Positionsanzeige für den visuellen Durchflussstatus.

Anwendung

Ideal für industrielle Prozesse, die eine präzise Durchflusskontrolle erfordern:

Öl und Gas: Ein/Aus-Steuerung in Raffineriepipelines, Bohrlochköpfen und petrochemischen Anlagen, konform mit NACE MR0175 für Sauergasdienste.

Stromerzeugung: Dampf- und Kondensatsysteme in Wärmekraftwerken, die Hochdruckdampf (bis zu 250 bar) und schnellen Temperaturänderungen standhalten.

Chemische Verarbeitung: Umgang mit korrosiven Flüssigkeiten in chemischen Reaktoren und Mischsystemen, mit Edelstahlvarianten gemäß FDA 21 CFR Teil 177 für Anwendungen in Lebensmittelqualität.

Wasseraufbereitung: Hochleistungs-Wasser- und Abwasserleitungen, die eine zuverlässige Absperrung für Pumpen, Filter und Lagertanks bieten.

FAQ

F: Welche Schweißnormen erfüllen die Enden?

A: Stumpfschweißenden entsprechen ANSI B16.25 und ASME B31.3 und sind sowohl für GTAW- (WIG) als auch GMAW- (MIG) Schweißverfahren geeignet.

F: Kann das Ventil in vertikale Rohrleitungen eingebaut werden?

A: Ja, das dreiteilige Design ermöglicht die Installation in jeder Ausrichtung. Für eine optimale Verteilung der Sitzabnutzung wird jedoch eine horizontale Installation empfohlen.

F: Was ist das typische Wartungsintervall?

A: Routinewartung (Schmierung, Sitzinspektion) alle 12–24 Monate, abhängig von der Medienkorrosivität und der Betriebshäufigkeit.

F: Sind feuersichere Ausführungen verfügbar?

A: Ja, optionale feuersichere Konstruktion (API 607-konform) mit Graphitpackung und Metallsitzen für Notabschaltsysteme.
