Hochdruck-Kugelhahn-Ringpresse aus Edelstahl für schnelle Installation

Überblick

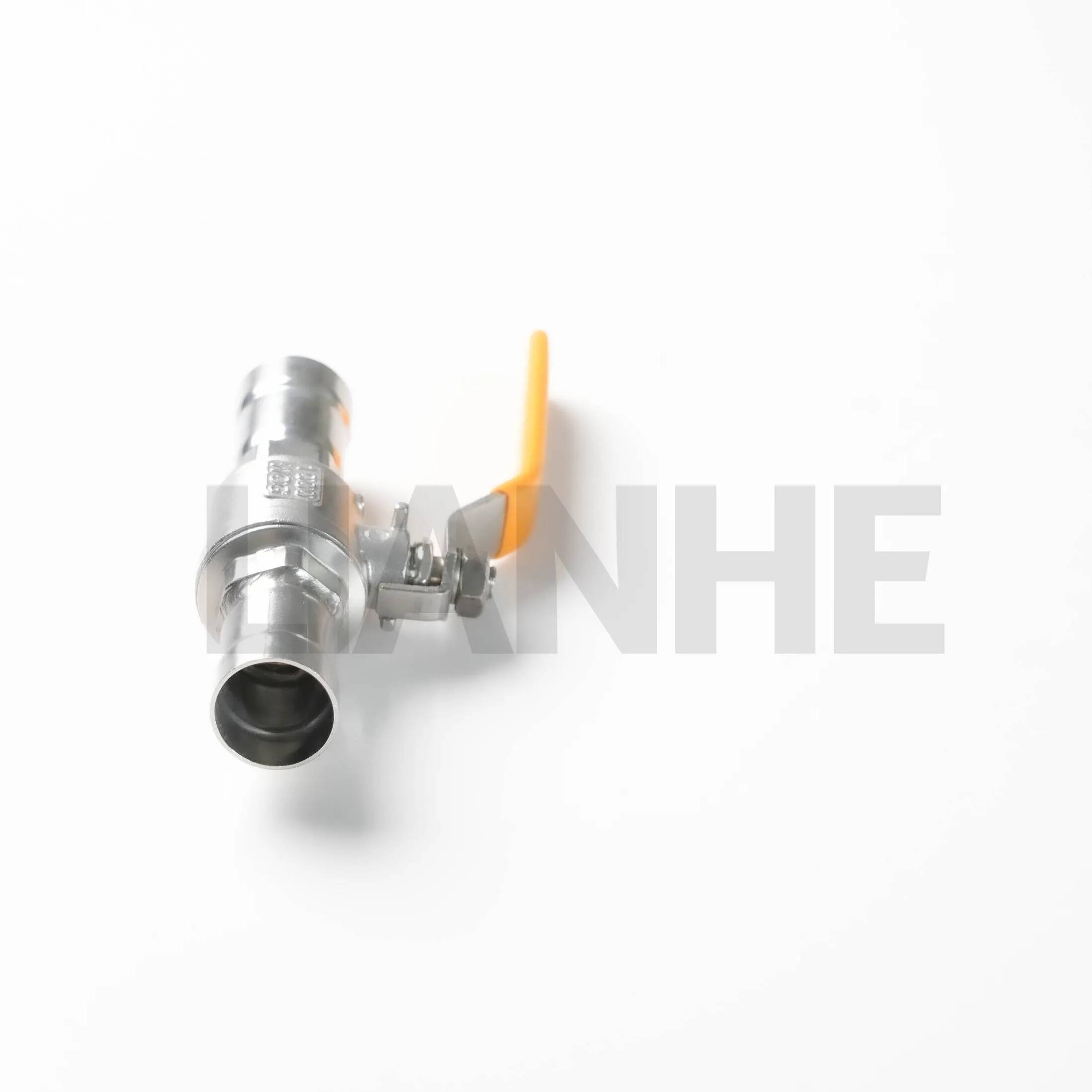

Die Hochdruck-Kugelhahn-Ringpresse aus Edelstahl ist eine innovative Lösung zur Durchflussregelung, die für eine schnelle und zuverlässige Installation in Presspassungs-Rohrleitungssystemen entwickelt wurde. Dieses aus Edelstahl 304 oder 316 gefertigte Ventil verfügt über eine Ringpressverbindung (ISO 6122-konform) und ein Design mit vollem Durchgang, das die Geschwindigkeit der Press-Fit-Technologie mit der Haltbarkeit eines Kugelhahns kombiniert.

Merkmale

Ringpress-Technologie:

Pressverbindungen (ISO 6122) erzeugen mit einem hydraulischen Presswerkzeug in 3 Sekunden dauerhafte, leckagefreie Verbindungen und reduzieren so die Installationszeit um 50 % im Vergleich zu Gewinde- oder Schweißventilen.

Ringpressringe (Edelstahl) sorgen für eine gleichmäßige Kompression und gewährleisten die Verbindungsintegrität bis zu 16 bar (232 PSI) für Wasser- und Druckluftsysteme.

Volle Durchflusseffizienz:

Der uneingeschränkte Durchflussweg (Bohrung = Rohrdurchmesser) erreicht Cv-Werte, die um 20 % höher sind als bei Ventilen mit reduziertem Durchgang, wodurch der Druckverlust bei Anwendungen mit hohem Durchfluss minimiert wird.

Polierte Kugel (Ra ≤ 0,8 μm) und PTFE-Sitz bieten blasendichten Verschluss (API 598) und ein niedriges Betriebsdrehmoment (≤ 10 N·m für 1-Zoll-Ventile), ideal für manuelle oder automatisierte Systeme.

Robuste Materialkonstruktion:

Edelstahl 304 (allgemeine Verwendung) oder Edelstahl 316 (korrosive Medien), mit einer Streckgrenze von 205 MPa und einer Dehnung von ≥40 % für Schlagfestigkeit.

Temperaturbereich: -20 °C bis 180 °C (PTFE-Sitz); -40 °C bis 260 °C (RPTFE-Sitz), geeignet für Heißwasser-, Öl- und nicht korrosive Gasleitungen.

Flexibilität bei der Installation:

Kompatibel mit Edelstahl-, Kupfer- und PEX-Rohren (Außendurchmesser: 15 mm–63 mm), mit visuellen Indikatoren (verformter Pressring) zur Bestätigung des korrekten Sitzes.

Erhältlich in den Größen 3/8" bis 2" (10mm-50mm), mit optionalem abschließbarem Hebel, um unbefugten Betrieb in sicherheitskritischen Systemen zu verhindern.

Anwendung

Ideal für schnell zu installierende und hochzuverlässige Systeme:

Gewerbliche Sanitäranlagen: Pressfit-Verbindungen in Hochhaus-Wasserversorgungssystemen und Fußbodenheizungen, konform mit NSF/ANSI 61 für Trinkwasser.

Industrielle Automatisierung: Schnellanschlussventile in Flüssigkeitsleitungen von Roboterarmen und pneumatischen Fördersystemen, wodurch Ausfallzeiten bei der Neukonfiguration der Ausrüstung reduziert werden.

Renovierungsprojekte: Nachrüstung alter Rohrleitungssysteme mit Press-Fit-Technologie, insbesondere in engen Räumen, in denen Schweißen oder Gewindeschneiden unpraktisch sind.

Laborausrüstung: Ein/Aus-Steuerung für nicht korrosive Reagenzleitungen und Vakuumsysteme, mit Edelstahl 316, der leichten Chemikalien ausgesetzt ist.

FAQ

F: Kann die Ring-Press-Verbindung demontiert werden??

A:Nein, Presseverbindungen sind dauerhaft; Verwenden Sie eine Verschraubung, wenn eine Demontage für Wartungsarbeiten erforderlich ist.

F: Welche Rohrmaterialien sind mit der Ringpresskonstruktion kompatibel??

A:Kompatibel mit Rohren aus Edelstahl (EN 10217-7), Kupfer (EN 1057) und PEX (EN 12201) mit passenden Außendurchmessern.

F: Ist das Ventil für Erdinstallationen geeignet??

A:Ja, aber verwenden Sie bei unterirdischen Rohren eine Schutzhülse und stellen Sie sicher, dass der Pressring während der Installation frei von Erdresten ist.

F: So überprüfen Sie eine ordnungsgemäße Pressverbindung?

A:Prüfen Sie mit einer Gut/Schlecht-Lehre, ob eine gleichmäßige Vertiefung am Pressring vorhanden ist, um sicherzustellen, dass der Pressring vollständig am Rohrprofil anliegt.
