Heutzutage werden industrielle Rohrleitungs- und Flüssigkeitskontrollsysteme von hohen Anforderungen bestimmt. Die Auswahl des falschen Ventiltyps führt häufig zu vorzeitigem Verschleiß, katastrophalen Leckagen oder massiven Systemineffizienzen. Diese mechanischen Ausfälle gefährden die Sicherheit der Arbeiter und beeinträchtigen die Produktionspläne erheblich. Bei der Auswahl eines korrosionsbeständigenEdelstahlventilist eine solide Grundlage für die Haltbarkeit, der interne Mechanismus bestimmt die Gesamtsystemleistung. Ein robustes Körpermaterial kann die falsche Strömungsgeometrie nicht beheben. Ob Sie sich für ein Kugel-, Tor- oder Kugeldesign entscheiden, bestimmt, wie gut das System mit Druck, Durchflussraten und Wartungszyklen zurechtkommt. Dieser Leitfaden umgeht grundlegende Definitionen, um einen praktischen, evidenzbasierten Rahmen zu bieten. Sie erfahren, wie Sie die richtigen internen Mechanismen für kommerzielle und stark nachgefragte Anwendungen bewerten, vergleichen und spezifizieren. Wenn Sie das einzigartige hydraulische Verhalten jedes Typs verstehen, können Sie einen zuverlässigen Betrieb sicherstellen und teure Ausfallzeiten verhindern.
EdelstahlKugelhähne bieten eine schnelle Absperrung durch eine Vierteldrehung und eine hervorragende Abdichtung, sind jedoch für eine präzise Durchflussregulierung ungeeignet.
EdelstahlAbsperrschieberbieten eine minimale Durchflussbeschränkung und einen minimalen Druckabfall für Ein-/Aus-Anwendungen, sind jedoch anfällig für Sitzschäden, wenn sie zur Drosselung verwendet werden.
EdelstahlKugelventilezeichnen sich durch präzise Durchflussregulierung und häufigen Betrieb aus, verursachen jedoch einen deutlich höheren Strömungswiderstand (Druckabfall).
Auswahl-Faustregel:Geben Sie Ball für zuverlässige Isolierung, Gate für ungehinderten Massenfluss und Globe für genaue Drosselung an.
Versteckte Kosten verursachen falsch eingesetzte Flüssigkeitskontrollsysteme. Ingenieure müssen oft mit erheblichen Betriebseinbußen rechnen, wenn sie Komponenten ausschließlich auf der Grundlage der Liniengröße oder des Budgets spezifizieren. Ein klassisches Fehlerbeispiel ist die Verwendung eines Gate-Designs zur Drosselung von Vorgängen. Hochgeschwindigkeitsflüssigkeiten quetschen sich durch den teilweise geöffneten Keil. Diese turbulente Strömung führt zu starkem Drahtziehen und letztendlich zur Erosion des Metallsitzes. Sobald die Einheit erodiert ist, verliert sie ihre Dichtfähigkeit vollständig. Ebenso garantiert die Installation einer weichsitzenden Kugelkonstruktion in einer Umgebung mit hohem Partikelanteil einen schnellen Ausfall. Bei der Betätigung reißen abrasive Medien die Polymerdichtungen auseinander.
Eine erfolgreiche Beschaffung erfordert eine gründliche Betriebsanalyse. Käufer müssen die Vorlaufkosten gegen die langfristige Zuverlässigkeit abwägen. Zu den wichtigsten Leistungsindikatoren gehören Wartungsintervalle, Anforderungen an den Durchflusskoeffizienten (Cv) und räumliche Einschränkungen. Ein einfaches Upgrade auf eine Legierung der Güteklasse 316 verhindert nicht die mechanische Beeinträchtigung durch falsche Strömungsdynamik. Sie müssen bewerten, wie die interne Geometrie über Tausende von Zyklen hinweg mit Ihrer spezifischen Flüssigkeit interagiert.
Anerkannte Branchenrahmenwerke von Organisationen wie ASME und API betonen die anwendungsspezifische Auswahl. Sie empfehlen, jede Pipeline als dynamische Umgebung zu betrachten. Druckstöße, Temperaturschwankungen und Partikelbelastungen bestimmen die notwendige innere Mechanik. Praxiserfahrungen belegen, dass dieser Ansatz kostspielige ungeplante Stillstände verhindert.

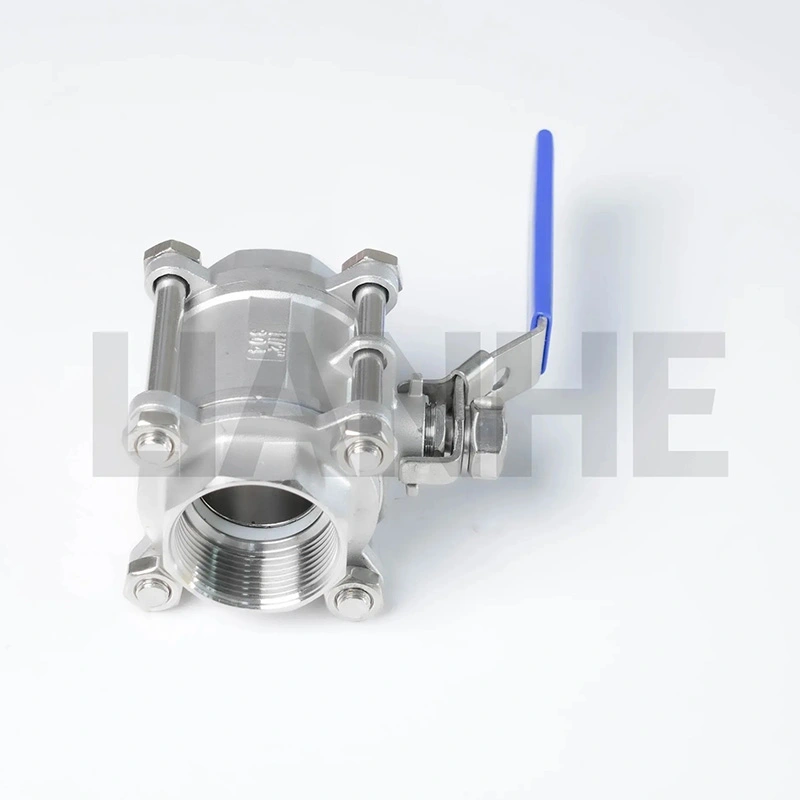

DerKugelhahn aus Edelstahlnutzt eine einfache Vierteldrehung. Eine hohle, perforierte Kugel dreht sich im Inneren des Ventilkörpers, um den Durchfluss zu steuern. Wenn die Bohrung direkt entlang der Rohrleitung ausgerichtet ist, können Flüssigkeiten ungehindert passieren. Eine 90-Grad-Drehung stoppt den Durchfluss vollständig.
Dieses Design zeichnet sich durch eine leckagefreie Absperrung aus. Es bietet eine unglaublich schnelle Betätigung. Ingenieure setzen sie häufig in Anwendungen mit sauberen Flüssigkeiten und Gasen ein, bei denen eine zuverlässige Isolierung von entscheidender Bedeutung ist. Weiche Sitze, typischerweise aus PTFE oder Teflon hergestellt, bilden eine dichte Abdichtung gegen die polierte Kugel. Dieser Mechanismus sorgt für eine blasendichte Isolierung auch nach längerer Inaktivität.
Es bestehen jedoch spezifische Umsetzungsrisiken. Ein schneller Verschluss erzeugt einen massiven hydraulischen Schock in Hochgeschwindigkeits-Flüssigkeitsleitungen. Dieses als Wasserschlag bekannte Phänomen beschädigt Rohrhalterungen, reißt Dichtungen und beeinträchtigt die Systemintegrität. Bediener müssen das Personal darin schulen, Handhebel langsam zu betätigen. Automatisierte Setups erfordern Aktoren, die für kontrollierte Schließgeschwindigkeiten konfiguriert sind.
Der Betrieb erfolgt über eine lineare Multiturn-BewegungAbsperrschieber aus Edelstahlsenkt einen festen Keil direkt in den Flüssigkeitsweg ab. Durch Anheben des Keils wird der Kanal vollständig frei gemacht. Dieser Mechanismus erzeugt ein außergewöhnlich geradliniges Strömungsprofil.
Wir spezifizieren diesen Typ, wenn Rohrleitungen einen minimalen Druckabfall erfordern. Die völlig freie Bohrung verhindert Materialansammlungen und eignet sich daher ideal für Schlämme, viskose Medien und den Transfer großer Flüssigkeiten. Da der Innenkanal auf den Rohrdurchmesser abgestimmt ist, unterstützt er effektiv den Molchvorgang der Rohrleitung.
Trotz dieser Durchflussvorteile stehen den Betreibern erhebliche Nachteile gegenüber. Der Multiturn-Vorbau benötigt viel Zeit, um vollständig zu betätigen. Zur Durchflussregulierung sind sie völlig ungeeignet. Wenn der Keil teilweise offen bleibt, wird er einer starken Flüssigkeitsgeschwindigkeit ausgesetzt. Der nicht unterstützte Keil vibriert heftig und klappert gegen den Sitz. Diese Vibration verursacht starken mechanischen Verschleiß, dauerhafte Riefenbildung und garantiert eventuelle Undichtigkeiten.
Ingenieure verlassen sich auf dieKugelventil aus Edelstahlzur dynamischen Flüssigkeitskontrolle. Es verwendet eine lineare Bewegung mit mehreren Drehungen. Ein abgerundeter Stopfen senkt sich gegen einen parallelen Sitzring in der Mitte des Gehäuses. Die innere Geometrie zwingt Flüssigkeiten dazu, einen ausgeprägten Z-förmigen Weg zu nehmen.
Dieser proportionale Zusammenhang zwischen Kegelposition und Durchflussmenge ermöglicht eine präzise Regelung. Es bleibt die absolut beste Wahl für Drosselanwendungen, häufigen Betrieb und Szenarien, die hohe Druckabfälle erfordern. Das robuste Kegel- und Sitzdesign widersteht kontinuierlicher Flüssigkeitseinwirkung besser als jede andere Standardoption.
Der betriebliche Kompromiss betrifft die Energieeffizienz. Der gewundene interne Strömungsweg erzeugt von Natur aus einen hohen Strömungswiderstand. Pumpen müssen härter arbeiten, um diese Reibung zu überwinden. Darüber hinaus erfordern der komplexe Gussprozess und das höhere Stielprofil eine größere physische Stellfläche. Sie wiegen auch deutlich mehr als vergleichbare Kugel- oder Torkonstruktionen.
Der direkte Vergleich der technischen Spezifikationen verdeutlicht die unterschiedlichen Fähigkeiten jedes Designs. Als primäre Messgrößen verwenden wir den Strömungswiderstand, die Dichtigkeit und die Betätigungsgeschwindigkeit.
Vergleichstabelle der Ventilleistung
|
Leistungsmetrik |
Balldesign |
Tordesign |
Globus-Design |
|---|---|---|---|
|
Strömungswiderstand (Cv) |
Nahe Null (voller Port) |
Nahe Null |
Hoch (signifikanter Rückgang) |
|
Integrität versiegeln |
Ausgezeichnet (weiche Sitze) |
Gut (Metall/Keil) |
Ausgezeichnet (Metallstopfen/Sitz) |
|
Betätigungsgeschwindigkeit |
Schnell (90-Grad-Drehung) |
Langsam (Multiturn) |
Langsam (Multiturn) |
|
Primäre Funktion |
Ein/Aus-Isolierung |
Ein/Aus-Massenfluss |
Präzise Drosselung |
Der Durchflusskoeffizient (Cv) definiert das Wasservolumen, das bei einem Druckabfall von 1 psi durch das Ventil fließt. Kugel- und Anschnittkonstruktionen mit voller Öffnung liefern außergewöhnlich hohe Cv-Werte. Ihre geraden Wege minimieren Turbulenzen und sparen Pumpenergie. Umgekehrt zwingt das Globusdesign die Flüssigkeit dazu, die Richtung zweimal zu ändern. Dies schränkt den Durchfluss stark ein und senkt den Gesamt-Cv-Wert.
Die Dichtigkeit variiert je nach Sitzmaterial. Kugeldesigns verwenden biegsame Materialien wie PTFE oder PEEK. Diese Polymere passen sich der Kugel an und gewährleisten so einen blasendichten Verschluss. Sie vertragen Standardtemperaturen perfekt. Gate- und Globe-Modelle verwenden im Allgemeinen Metall-auf-Metall-Sitze. Diese starren Sitze halten extremen Temperaturen und stark abrasiven Medien stand, können jedoch mit der Zeit zu geringfügigen Leckagen der Klasse IV führen.
Die Betätigungsgeschwindigkeit wirkt sich direkt auf die Systemsicherheit aus. Die 90-Grad-Schnellbetätigung eines Kugeltyps ermöglicht eine sofortige Notfallisolierung. Ingenieure müssen einen Überspannungsschutz implementieren, um plötzliche Druckspitzen während des schnellen Schließens abzumildern. Durch den Mehrdrehbetrieb der Tor- und Globetypen wird dieser Gefahr natürlich vorgebeugt. Ihr allmähliches Schließen ermöglicht eine sichere Verringerung der Flüssigkeitsgeschwindigkeit.
Die Langlebigkeit eines Systems hängt stark von der proaktiven Wartung und dem Verständnis vorhersehbarer Verschleißmuster ab. Jedes Design bringt einzigartige Herausforderungen in Bezug auf die Wartungsfreundlichkeit mit sich.
Kugelventile bieten im Allgemeinen eine einfache Inline-Wartung. Techniker können die Motorhaube abschrauben, um direkt von oben auf den Stecker und den Sitz zuzugreifen. Sie können die Sitzflächen läppen oder den Stopfen austauschen, ohne das Gehäuse aus der Rohrleitung herauszuschneiden. Standardballtypen stellen eine andere Realität dar. Normalerweise müssen Sie einteilige oder zweiteilige Gehäuse vollständig entfernen, um interne Dichtungen auszutauschen. Um dieses Problem zu lösen, installieren Einrichtungen oft dreiteilige Karosserien. Diese ermöglichen das Herausschwenken des Mittelteils für einen schnellen Dichtungswechsel.
Verschleißanfälligkeiten unterscheiden sich grundsätzlich je nach Ausführung. Zu den häufigsten Fehlermodi gehören:
Wertung auf Wedges:Tortypen erleiden tiefe Metallkerben, wenn sie aufgrund von Strömungen mit hoher Geschwindigkeit oder eingeschlossenen Fremdkörpern gezwungen werden, sich zu schließen.
Verpackungsabbau:Bei den Gate- und Globe-Modellen sind die Spindeln mit mehreren Windungen einer ständigen Reibung ausgesetzt. Diese Reibung zersetzt schließlich die Graphit- oder PTFE-Spindelpackung, was zu diffusen Emissionen führt.
Weiche Sitzextrusion:Hohe Temperaturen oder übermäßiger Druck können die Polymersitze in den Kugeleinheiten verformen und zu einer dauerhaften Undichtigkeit führen.
Wir müssen die Anfangskosten im Vergleich zum Lebenszyklus-ROI analysieren. Kugeleinheiten mit großem Durchmesser kosten im Vorfeld deutlich mehr als gleichwertige Toreinheiten. Ihre überlegene Langlebigkeit bei reinen Isolationsanwendungen macht die Anfangsinvestition jedoch schnell wieder wett. Weniger Dichtungsausfälle und eine leckagefreie Leistung reduzieren den langfristigen Wartungsaufwand. Umgekehrt garantiert die Verwendung eines günstigen Anschnittdesigns zur Durchflussregulierung einen häufigen und teuren Austausch.
Die Steuerung des Beschaffungsprozesses erfordert ein logisches, schrittweises Vorgehen. Verwenden Sie das folgende Framework, um Ihre Optionen basierend auf empirischen Systemdaten einzugrenzen.
Identifizieren Sie die primäre Funktion.Stellen Sie fest, ob das operative Ziel eine Isolierung oder Regulierung erfordert. Wählen Sie Kugel- oder Tordesigns für strenge Ein-/Aus-Aufgaben. Wählen Sie Kugeldesigns, wenn Sie die Durchflussraten dynamisch anpassen müssen.
Analysieren Sie Medien und Umgebung.Dokumentieren Sie Ihre Flüssigkeitseigenschaften. Bewerten Sie den Partikelgehalt, die Viskosität und die chemische Aggressivität. Passen Sie diese Eigenschaften an die Sitzmaterialien an. Überprüfen Sie die erforderlichen Temperatur- und Druckwerte anhand der Spezifikationen der ASME-Klasse 150, 300 oder höher.
Bewerten Sie Platz- und Betätigungsbeschränkungen.Messen Sie den physischen Platzbedarf der Installation. Kugelkörper benötigen für ihre verlängerten Stiele mehr vertikalen Freiraum. Bestimmen Sie, ob Sie eine pneumatische oder elektrische Betätigung benötigen. Kugeltypen lassen sich aufgrund ihres geringen Drehmoment- und Vierteldrehungsbedarfs einfach und kostengünstig automatisieren.
Ihr unmittelbarer nächster Schritt ist die formelle Verifizierung. Konsultieren Sie stets die Rohrleitungs- und Instrumentierungspläne (P&ID), bevor Sie eine Bestellung abschließen. Die Überprüfung der Compliance-Anforderungen anhand der API 608-, API 600- oder AWWA-Standards gewährleistet optimale Sicherheit. Bei Grenzparametern verhindert die Beauftragung eines Spezialisten für Flüssigkeitskontrolle kostspielige Spezifikationsfehler.
Kein einzelnes Ventildesign löst alle technischen Herausforderungen. Systemmechaniker erfordern spezifische Geometrien, um unterschiedliche betriebliche Anforderungen zu bewältigen. Das Kugeldesign bleibt hinsichtlich präziser Durchflusskontrolle und Haltbarkeit unter Drosselbedingungen unübertroffen. Das Tordesign sorgt für einen zuverlässigen, ungehinderten Massenfluss für Schlämme und Anforderungen an einen geringen Druckabfall. Das Kugeldesign bietet die schnellste und zuverlässigste leckagefreie Absperrung auf dem Markt.
Käufer müssen den Systemparametern Vorrang vor den anfänglichen Stückkosten einräumen. Eine ausschließliche Fokussierung auf den Anschaffungspreis führt unweigerlich zu schnellem Verschleiß und kostspieligen Ausfällen nachgelagerter Prozesse. Stimmen Sie Ihren Medientyp, Ihre Druckstufe und Ihre Betätigungsanforderungen mit dem richtigen internen Mechanismus ab.
Ergreifen Sie noch heute Maßnahmen zur Sicherung Ihrer Rohrleitungsinfrastruktur. Durchsuchen Sie umfassende Produktkataloge nach Typ, laden Sie technische Cv-Größentabellen herunter oder wenden Sie sich für anwendungsspezifische Beratung direkt an die technischen Vertriebsteams.
A: Standardkugelkonstruktionen sollten niemals Drosselungsaufgaben übernehmen. Durch die teilweise offene Position sind die weichen PTFE-Sitze direkt einer Hochgeschwindigkeitsströmung ausgesetzt. Durch diese Einwirkung wird das Polymer schnell erodiert, was zu dauerhaften Undichtigkeiten führt. Spezielle V-Port-Kugeldesigns verfügen jedoch über verstärkte, konturierte Ausschnitte, die speziell für eine präzise Durchflussregulierung entwickelt wurden.
A: Kugeltypen erfordern komplexe, komplizierte interne Gussteile, um ihren Z-förmigen Strömungsweg zu schaffen. Hersteller müssen außerdem schwerere und dickere Gehäusematerialien verwenden. Diese zusätzliche Masse ist erforderlich, um den starken Druckabfällen, Vibrationen und turbulenten Kräften standzuhalten, die mit der Durchflussregulierung und Drosselung einhergehen.
A: Bei Konstruktionen mit schnell schließenden Vierteldrehkugeln besteht das größte Risiko für Wasserschläge. Durch Zuschlagen des Hebels wird der Flüssigkeitsimpuls sofort gestoppt und eine zerstörerische Schockwelle nach hinten durch die Rohrleitungen geschickt. Die langsame, mehrgängige Wirkungsweise der Schieber- und Kugelkonstruktionen mildert diese Druckstöße auf natürliche Weise, indem die Flüssigkeitsgeschwindigkeit allmählich verringert wird.
A: Sorte 316 ist im Allgemeinen besser, da sie Molybdän enthält. Dieses spezielle Legierungselement erhöht die Beständigkeit gegen Lochfraß und Spaltkorrosion erheblich. Ingenieure empfehlen 316 gegenüber 304 dringend für Umgebungen mit hohem Chloridgehalt, Schiffsanwendungen und aggressive chemische Verarbeitungslinien, um eine maximale Betriebslebensdauer zu gewährleisten.
