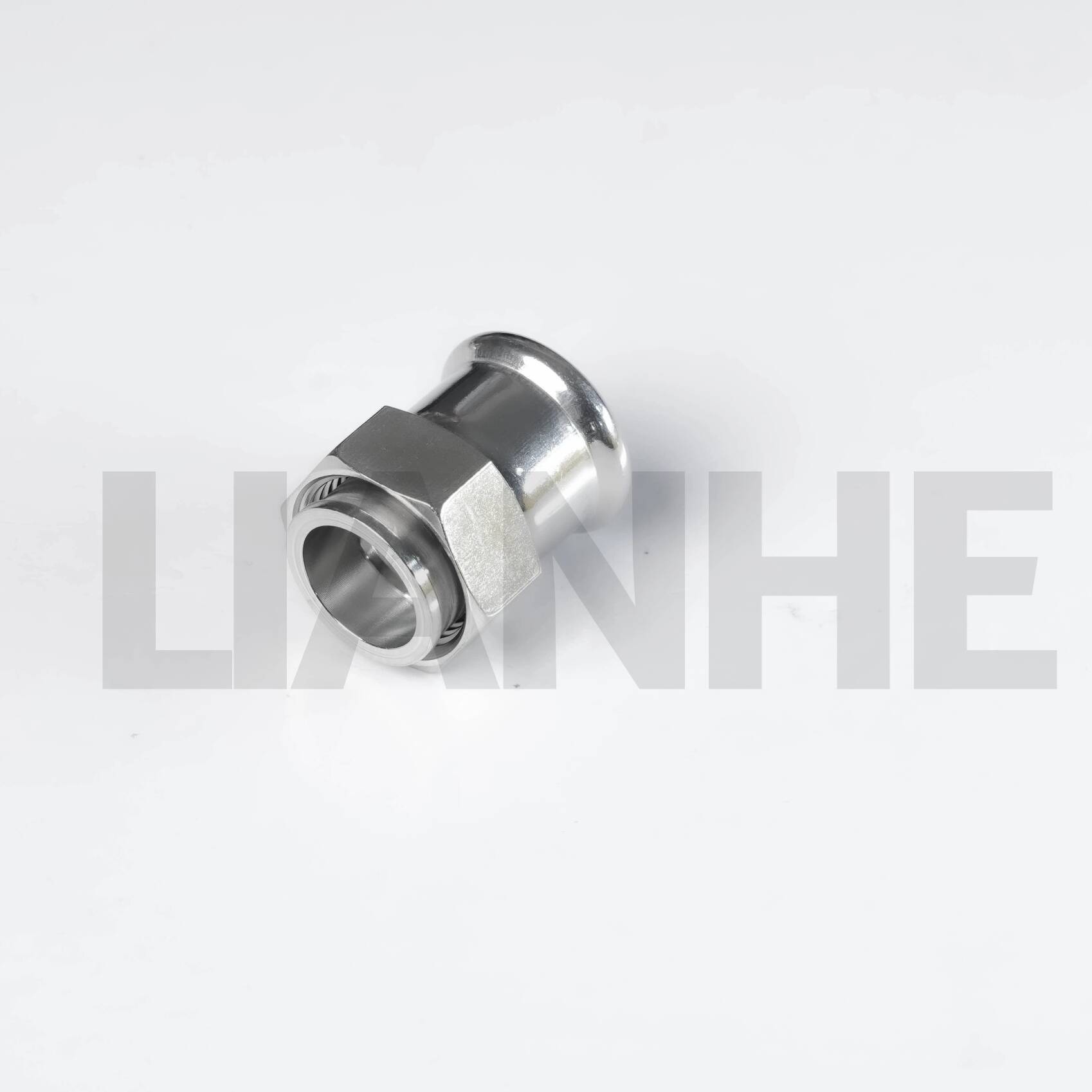

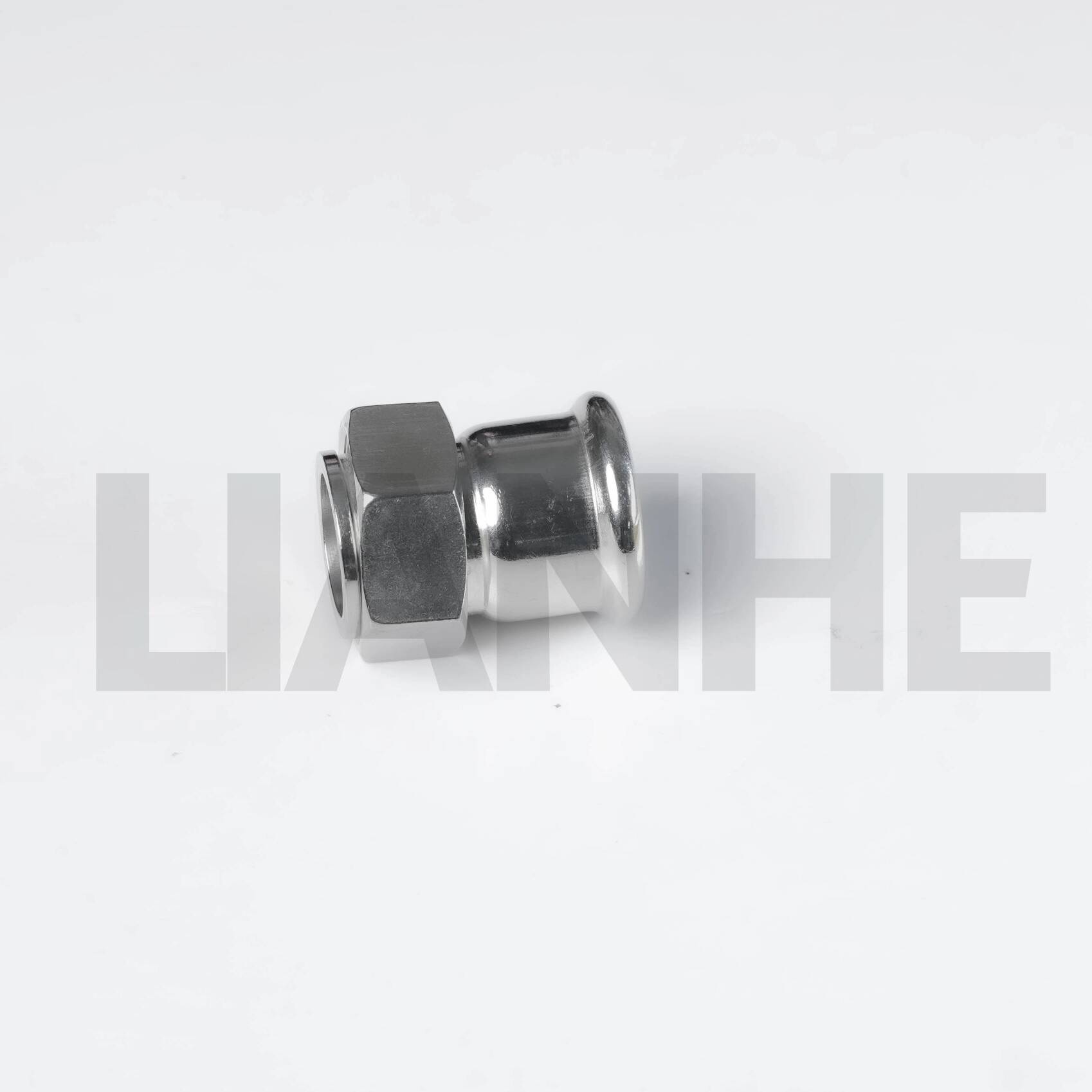

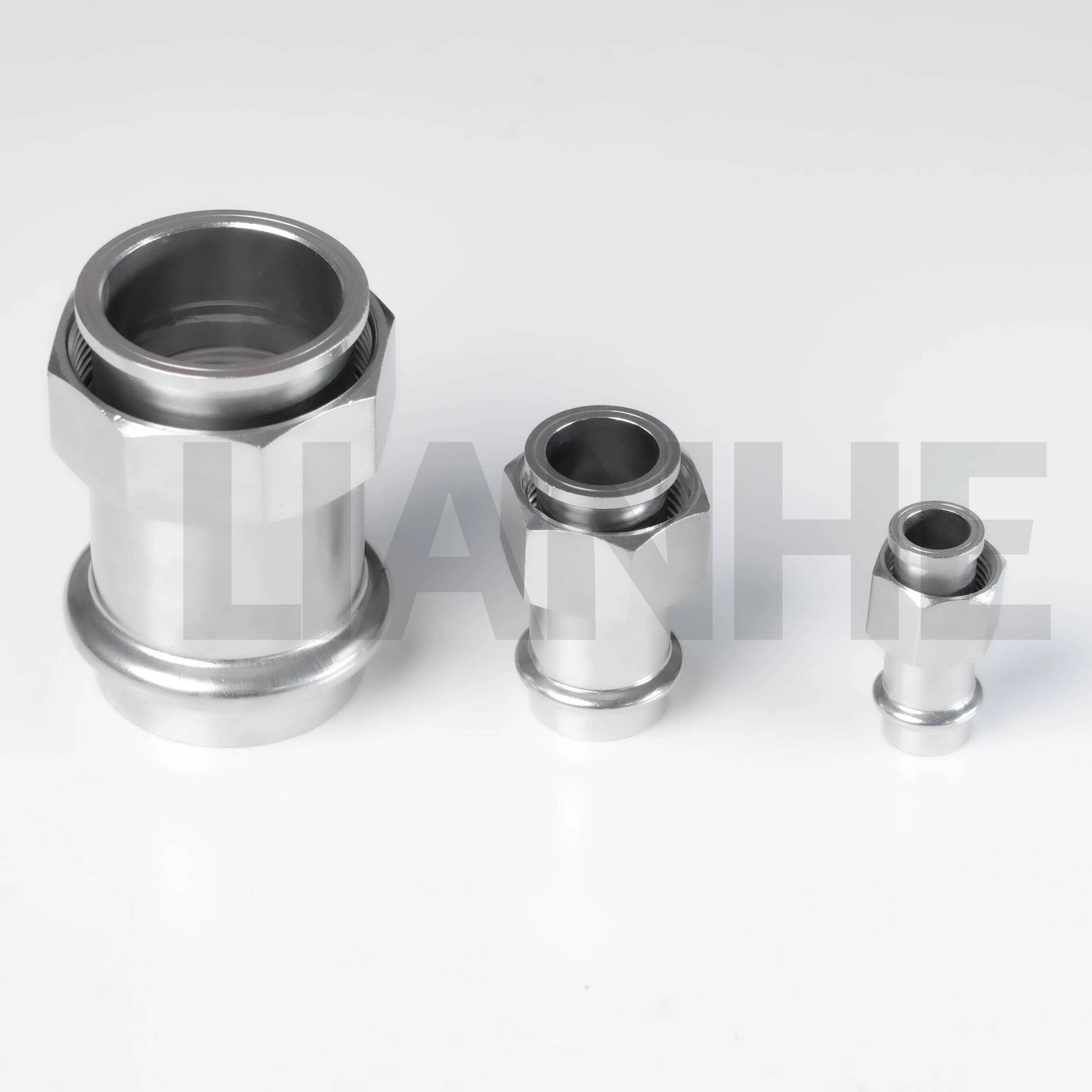

Pressverbindung/Kupplung aus Edelstahl

Technische Spezifikationen

Größenbereich:1/4"–4" (DN10–DN100)

Wandstärke:0,6–2,0 mm

Anwendbare Standards:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN und ASME

Verfügbare Materialien:

• 0Cr18Ni9, SS304, S30408, SUS304 und 1.4301

• 0Cr17Ni12Mo2, SS316 und SUS316

• SS304L, S30403 und 1.4306

• SS316L, S31603 und 1.4404

Verfügbare Dichtungsringmaterialien:CIIR, EPDM, PTFE und NBR

Socket-End-Optionen:D-Typ und S-Typ

Verfügbare Gewindestandards:NPT, BSPP und BSPT

Nenndruck:PN16

Hydrostatischer Prüfdruck:2,5 MPa

Luftdichtheitsprüfdruck:1,05 MPa

Anwendbarer Dichtungstemperaturbereich:-20°C bis +110°C

Herstellungsprozess:Mechanisch aus Edelstahlrohren geformt

Optionen zur Oberflächenbehandlung:Vibrationspolieren, Magnetpolieren und Beizen

Produktkennzeichnung:LOGO–OD–W.T.–Material. Kundenlogos, Eigenmarken, Chargeninformationen und andere individuelle Markierungen können entsprechend den spezifischen Bestellanforderungen angebracht werden.

Standardverpackung:Plastiktüten, Exportkartons und Holzkisten

Zertifikate:GB/T 19001-2016, ISO 9001:2015, CE-Dokumentation für entsprechende Produkte und Sanitärlizenz

Marke:LIANHE

HS-Code: 7307230000

Herkunftsort:Wenzhou, Zhejiang, China

Die tatsächlichen Betriebsdruck- und Temperaturgrenzen hängen von der Produktgröße, der Wandstärke, der Edelstahlsorte, dem Dichtungsringmaterial, dem transportierten Medium, dem Gewindestandard, dem Muffenprofil und den geltenden Projektanforderungen ab.

Anwendbare Medien

Die Produkte können für den Einsatz mit einer Reihe kompatibler flüssiger und gasförmiger Medien geliefert werden, darunter:

• Trinkwasser

• Kaltes Wasser und heißes Wasser

• Abwasser

• Brauchwasser

• Öl und kompatible flüssige Medien

• Gas und kompatible gasförmige Medien

Vor der Auswahl eines Materials oder Dichtrings sollten Kunden dessen Kompatibilität mit dem transportierten Medium, dem Betriebsdruck, der Arbeitstemperatur und der Installationsumgebung überprüfen.

Anwendungsbereiche

Die Produkte können in einer Vielzahl von Gewerbe-, Wohn-, Industrie-, Schifffahrts- und Infrastrukturprojekten eingesetzt werden, darunter:

• Ingenieur- und Infrastrukturprojekte

• Schiffe und Meeresanlagen

• Gewerbebauten

• Wohngebäude

• Krankenhäuser und medizinische Einrichtungen

• Hotels und öffentliche Einrichtungen

• Umweltschutzausrüstung

• Wasseraufbereitungssysteme

• Heizungsanlagen

• Klimaanlagen

• Industrielle Verarbeitungsanlagen

Sie können in Wasserversorgungssystemen, Gasverteilungssystemen, direkten Trinkwasserleitungen, Abwassersystemen, Umweltschutzleitungen, Dampfsystemen, Heizungsnetzen, Klimaanlagenleitungen und industriellen Wassersystemen eingesetzt werden.

Die endgültige Konfiguration sollte entsprechend dem Arbeitsdruck, der Betriebstemperatur, der Edelstahlsorte, dem Dichtungsringmaterial, dem Gewindetyp, dem Verbindungsprofil und der örtlichen Projektnorm ausgewählt werden.

Produktvorteile

1. Hohe mechanische Festigkeit und strukturelle Stabilität

2. Hervorragende Korrosions- und Oxidationsbeständigkeit

3. Lange Betriebslebensdauer

4. Geringer innerer Strömungswiderstand

5. Gute Vibrations- und seismische Leistung

6. Zuverlässige Verbindungsleistung

7. Umweltfreundliche Edelstahlkonstruktion

8. Schnelle und bequeme Installation

9. Geeignet für den verdeckten Einbau, sofern zulässig

10. Reduzierte Gesamtinstallations- und Wartungskosten

11. Gute Verschleiß- und Verformungsbeständigkeit

12. Hygienische Konstruktion für geeignete Trinkwassersysteme

13. Zuverlässige Dichtungsleistung mit reduziertem Leckagerisiko

Die richtige Rohrvorbereitung, Einstecktiefe, Auswahl des Dichtrings, Gewindeidentifizierung, Werkzeugkalibrierung und Endkontrolle sind für eine zuverlässige Leistung von entscheidender Bedeutung.

D-Typ- und S-Typ-Buchsenprofile erfordern möglicherweise unterschiedliche Presswerkzeuge oder Backen. Kunden sollten vor der Bestellung und Installation das erforderliche Verbindungsprofil bestätigen.

NPT-, BSPT- und BSPP-Gewinde haben unterschiedliche Profile und Dichtungsmethoden. Sie sollten nicht untereinander verbunden werden, es sei denn, ihre Dimensions- und Dichtungskompatibilität wurde technisch bestätigt.

Produkttests

Zu den verfügbaren Testverfahren gehören:

• Hydrostatischer Drucktest

• Luftdichtheitstest

• Arbeitsdrucktest

• Unterdrucktest

• Auszugstest

• Kalt- und Heißwasser-Temperaturwechseltest

• Hydrostatischer Biege- und Torsionstest

• Hydrostatischer Vibrationstest

• Hydrostatischer Aufpralltest

Die anwendbaren Prüfpunkte und das Stichprobenverhältnis hängen von der gewählten Spezifikation, der maßgeblichen Norm, der beabsichtigten Anwendung und dem bestätigten Prüfplan ab.

Lieferinspektion

Die Produkte werden vor dem Versand geprüft. Die Standard-Lieferinspektion umfasst:

• Materialqualität

• Oberflächenzustand

• Produktabmessungen

• Außendurchmesser und Wandstärke

• Steckdosenabmessungen

• Ggf. Gewindeabmessungen

• Hydrostatische Leistung

• Luftdichtheitsleistung

• Produktmarkierungen

• Mengen und Verpackung

Fabrikinspektionsberichte und Zertifikate

Gemäß den bestätigten Auftragsanforderungen können Prüfberichte und unterstützende Qualitätsdokumente bereitgestellt werden, darunter:

• EN 10204 3.1 Materialprüfzertifikat

• Rohmaterial-Inspektionszertifikat

• Gegebenenfalls Röntgenprüfbericht

• Bericht über den hydraulischen Dichtungstest

• Gegebenenfalls Gewindeinspektionsbericht

• Bericht zur Prüfung der Fassung und der Abmessungen

• Inspektionsbericht Dritter

• Weitere projektspezifische Qualitätsdokumente

Der erforderliche Inspektionsumfang, das Testverhältnis, die Dokumentation und die Vereinbarungen zur Begutachtung durch Dritte sollten vor der Produktion bestätigt werden.

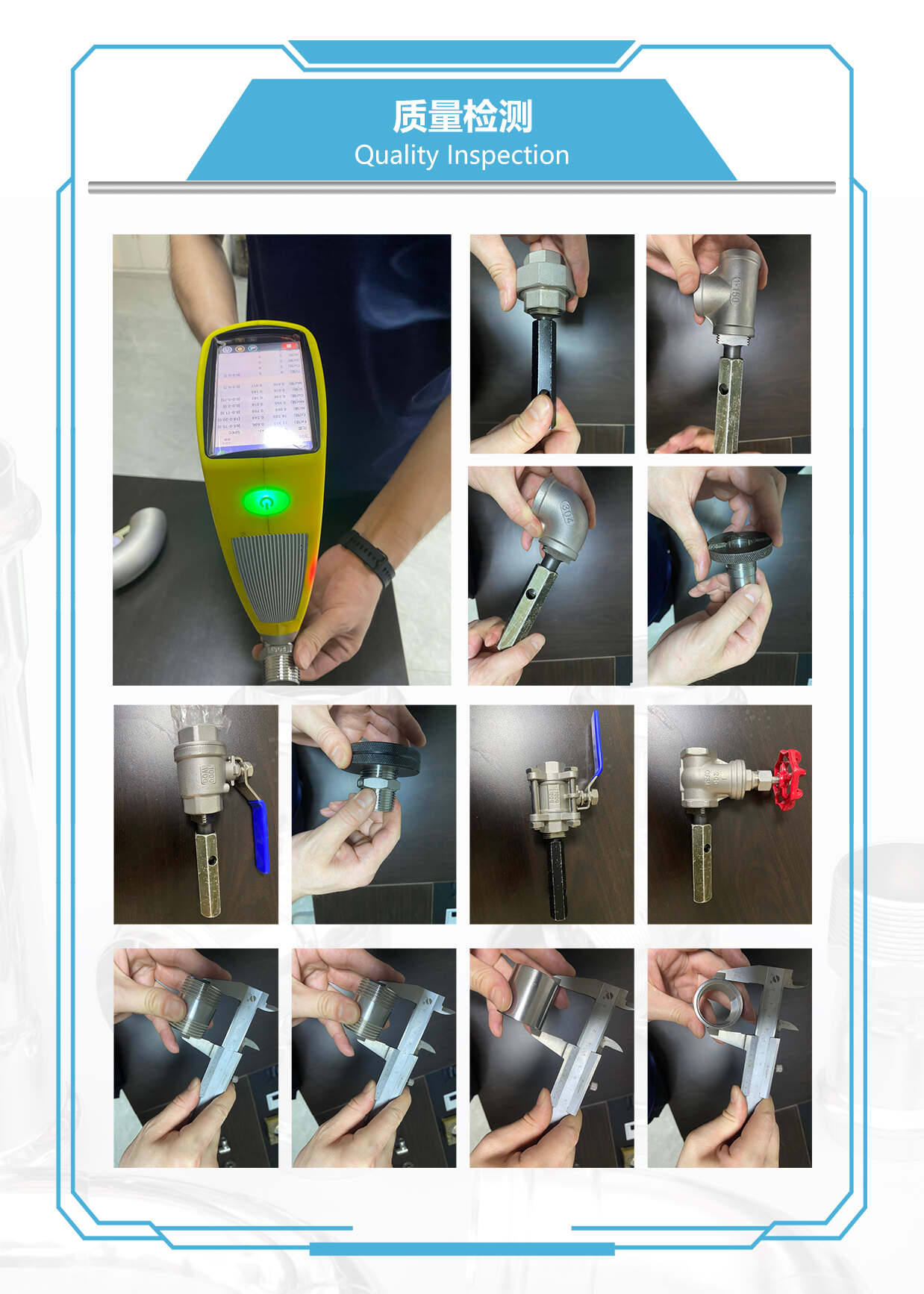

Produktqualitätskontrolle

LIANHE wendet während der gesamten Produktion In-Prozess- und Endkontrollverfahren an. Die Produkte werden vor der Auslieferung daraufhin überprüft, ob ihre Materialien, Abmessungen, Oberflächen, Verbindungsbereiche, Markierungen und Verpackungen den bestätigten Bestellanforderungen entsprechen.

Zu den wichtigsten Qualitätskontrollverfahren gehören:

1. Prüfung des Außendurchmessers, der Wandstärke, der Materialqualität und des Oberflächenzustands der eingehenden Rohmaterialien.

2. Überprüfung der Länge, Schnittposition und des Endzustands der Rohmaterialien nach dem Schneiden.

3. Prüfung der Buchse, des Außendurchmessers, der Wandstärke, des Gewindes und anderer kritischer Abmessungen nach der Bearbeitung und mechanischen Umformung.

4. Überprüfung der Schweißnahtabmessungen, des Aussehens der Schweißnaht und der Oberflächenqualität nach dem Schweißen und Umformen, sofern zutreffend.

5. Überprüfung der Produktoberfläche, Abmessungen und Verbindungsbereiche nach der Wärmebehandlung.

6. Überprüfung der Oberflächenqualität nach Vibrationspolieren, Magnetpolieren, Beizen oder anderen Oberflächenbehandlungen.

7. Durchführung von Hydraulikdruck- und Luftdichtheitsprüfungen gemäß den geltenden Prüfanforderungen.

8. Überprüfen Sie Produktmarkierungen, Mengen, Verpackungsmaterialien, Etiketten und Versandmarkierungen vor dem Versand.

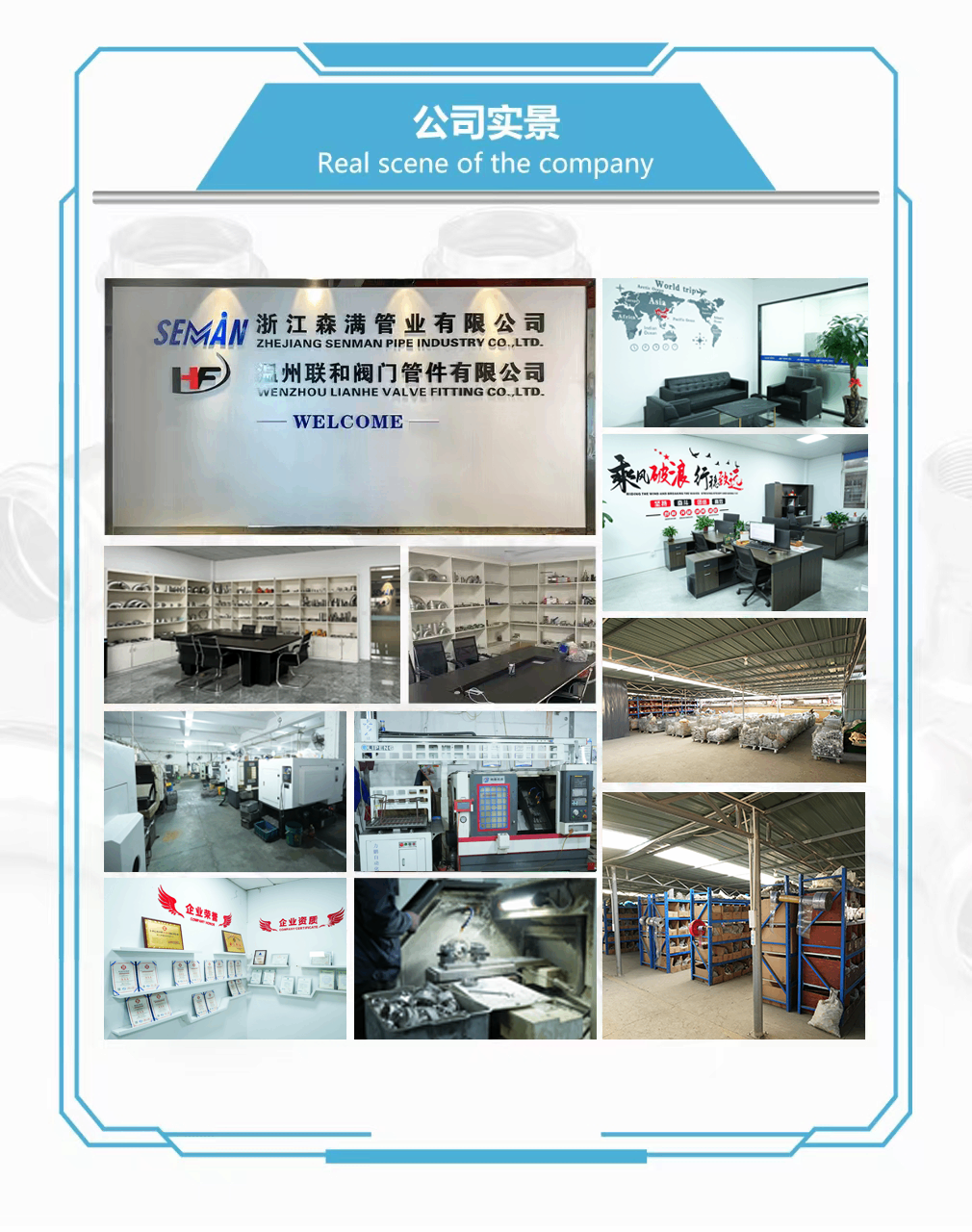

Produktionsausrüstung

Unsere Produktionsstätte ist mit fünf automatischen Produktionslinien zum Rohrschweißen, zwei Laserschneidmaschinen, fünf Vibrationspoliermaschinen, zwei Magnetpoliermaschinen, fünf Luftdichtheits- und Hydraulikprüfeinheiten, drei Umformmaschinen, drei Nutmaschinen, zwei Bohrmaschinen, zehn CNC-Drehmaschinen und sechs Endenbearbeitungsmaschinen ausgestattet.

Zur weiteren Ausrüstung gehören zwei vertikale Hydroformmaschinen, zwei rahmenartige Hydroformmaschinen, zehn Rohrbiegemaschinen, acht automatische Argon-Lichtbogenschweißmaschinen, vier hydraulische Ziehmaschinen, vier hydraulische Hochgeschwindigkeitsstanzmaschinen, zwei Lasermarkierungsmaschinen, zwei Verpackungseinheiten und andere zugehörige Produktions- und Inspektionsgeräte.

Diese Produktionskapazitäten unterstützen Rohmaterialvorbereitung, Schneiden, mechanisches Formen, Schweißen, Wärmebehandlung, Gewindebearbeitung, Oberflächenveredelung, Prüfung, Produktkennzeichnung, Inspektion und Exportverpackung.

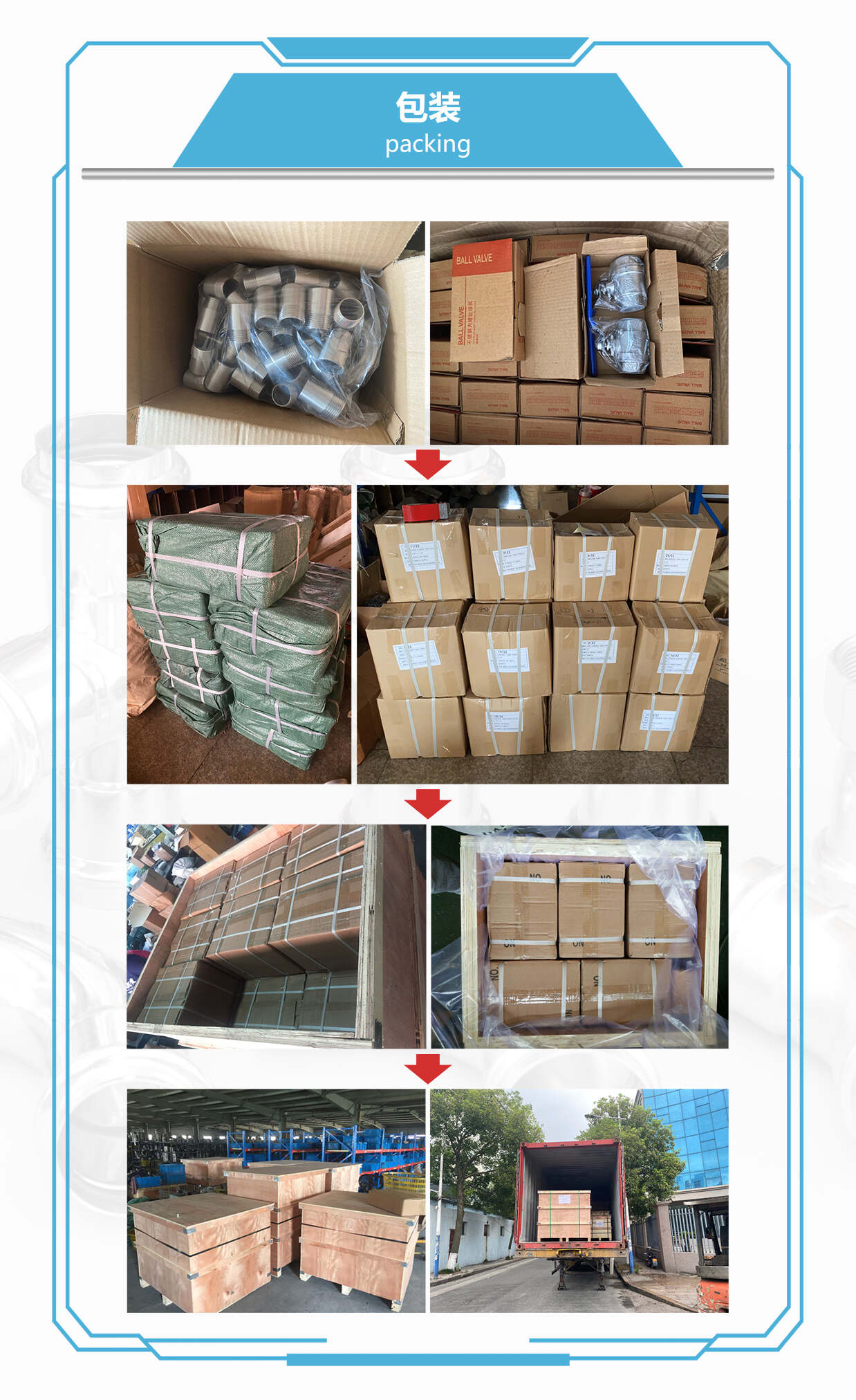

Verpackung

Jedes Produkt ist mit einer Plastiktüte geschützt, um die Belastung durch Feuchtigkeit, Staub und Oberflächenverunreinigungen zu reduzieren. Anschließend werden die Produkte in verstärkte Exportkartons verpackt und bei Bedarf in Holzkisten konsolidiert.

Kundenspezifische Kartons, Kundenlogos, Etiketten, Barcodes, Palettenverpackungen und andere Exportverpackungsanordnungen können gemäß den bestätigten Bestellanforderungen bereitgestellt werden.

Zahlungsbedingungen

Unsere Standardzahlungsbedingung ist eine Anzahlung von 30 % T/T im Voraus und der verbleibende Restbetrag von 70 % T/T vor der Lieferung. Spezifische Zahlungsbedingungen können je nach Bestellwert und Kooperationsanforderungen besprochen werden.

Zu den verfügbaren Zahlungsmethoden gehören T/T, Western Union, PayPal und andere einvernehmlich vereinbarte Methoden.

Versandbedingungen

Verfügbare Handelsbedingungen:EXW, FOB, CFR, CIF, DDP und DDU

Die Lieferung der Produkte kann per Seefracht, Luftfracht, Landtransport oder internationalem Expressdienst erfolgen.

Die Versandart kann je nach Bestellmenge, Paketvolumen, Zielort, gewünschtem Lieferplan und Transportbudget ausgewählt werden.

Mindestbestellmenge und Lagerbestand

Mindestbestellmenge:Normalerweise 5–10 Stück, abhängig von der Produktspezifikation und dem aktuellen Lagerbestand.

Wir führen Lagerbestände für viele reguläre Produkte und häufig nachgefragte Größen. Für ausgewählte Produkte können bis zu 5.000 Stück verfügbar sein. Da sich der Lagerbestand ständig ändert, sollten bei der Angebotsanfrage die tatsächlichen Lagerbestände und die sofortige Lieferverfügbarkeit erneut bestätigt werden.

Muster und Angebote

Kostenlose Proben:Zur Maßkontrolle und Qualitätsbeurteilung können kostenlos Muster zur Verfügung gestellt werden. Die Kosten für den internationalen Expressversand trägt in der Regel der Empfänger.

Angebotszeit:Normalerweise innerhalb von drei Arbeitsstunden nach Erhalt der vollständigen Spezifikationen und Mengenanforderungen.

Angebotsgültigkeit:Normalerweise 3–7 Tage, abhängig von den Rohstoffpreisen für Edelstahl, Wechselkursen und aktuellen Marktbedingungen.

Lieferzeit

Ab Lager lieferbare Produkte in Normalgröße können in der Regel innerhalb von 3–7 Tagen geliefert werden.

Bestellungen, die eine Neuproduktion erfordern, dauern normalerweise etwa 25 Tage. Der tatsächliche Lieferplan hängt von den Spezifikationen, der Materialverfügbarkeit, der Bestellmenge, den Prüfanforderungen, der kundenspezifischen Verpackung und dem aktuellen Produktionsplan des Werks ab.

Kundendienst

Unsere Standardgarantiezeit für die Produktqualität beträgt ein Jahr. Wenn sich während der Garantiezeit ein herstellungsbedingtes Qualitätsproblem bestätigt, untersucht unser Team die Ursache und bietet eine entsprechende technische oder After-Sales-Lösung.

Kunden sollten die Bestellnummer, die Produktspezifikation, die Installationsbedingungen, den Betriebsdruck, die Arbeitstemperatur, das transportierte Medium sowie relevante Fotos oder Videos angeben, um die technische Bewertung zu unterstützen.
