Hochfeste 90DEG-Bögen aus Edelstahl für industrielle Rohrleitungen

Umlaufmedien:Trinkwasser (Warm- und Kaltwasser), Abwasser, Brauchwasser, Öl, Erdgas usw.

Anwendungsgebiete:Alle Arten von Ingenieurprojekten, darunter Hotels, Wohngebiete, Krankenhäuser, Einkaufszentren, Umweltschutz, Heizung, Klimaanlage, Schiffe usw.

Größenbereich: 2"~8" (DN50~DN200)

Dicke：1~5MM

SSStandardS: GB, EN, DIN, ASME

Material: 0Cr18Ni9 SS304 S30408 SUS304 1.4301,,0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404,SS304L S30403 1.4306,SS316L S31603 1.4404.

Produktvorteile:
1, hohe Widerstandsfestigkeit: Zugfestigkeit des Edelstahlrohrs 304, leicht ≥520 MPa
2, Korrosionsbeständigkeit: Der Oxidfilm auf der Oberfläche der Rohrverbindungsstücke sorgt dafür, dass die Rohrverbindungsstücke aus Edelstahl eine gute Korrosionsbeständigkeit aufweisen.
3, lange Lebensdauer: Edelstahlmateriallebensdauer von bis zu 100 Jahren, Rohrlebensdauer von mehr als 70 Jahren.
4. Geringer Strömungswiderstand: Die Innenwand von Klemmrohrverschraubungen aus Edelstahl ist glatt und der Strömungswiderstand ist sehr gering.
5, gute seismische Leistung: Hoher Zugwiderstand bei der Kompression, so dass die Möglichkeit eines Wasseraustritts durch Wasserschlagvibrationen, Rohrleitungsresonanz und Erdbeben wirksam verringert werden kann.
6, hohe Druckbeständigkeit: Rohrwasserdruck-Leistungstest, kann einem Druck von 2,5 MPa (d. h. 24,5 kg Kraft/cm²) standhalten.
7, Umweltschutz: Edelstahlmaterialien können recycelt werden, sind schadstofffrei und tragen zur nachhaltigen Entwicklung bei, und Edelstahlabfälle haben auch einen erheblichen wirtschaftlichen Wert.
8, einfache Installation: Führen Sie das Rohr mit einem Spezialwerkzeug in die Rohrverschraubung ein, sodass die herkömmliche Schweiß- oder Drahtschnittstelle einfacher ist.
9, geeignete eingebettete Installation: Klemmrohr, um die Anforderungen der eingebetteten Installation zu erfüllen, kann installiert werden, kann auch vergrabene Wandinstallation sein
10, niedrige Gesamtkosten: lange Lebensdauer, keine Wartungskosten, kein versteckter Wasseraustritt, nicht leicht zu altern, niedrige Temperatur und explosionsgeschütztes Rohr.
11, verschleißfest: Edelstahlmaterial kann einer langfristigen Erosion von bis zu 30 Metern/Sekunde standhalten.
12, Gesundheit: Edelstahlmaterial ist ein anerkanntes Gesundheitsmaterial, das in den menschlichen Körper implantiert werden kann, sekundäre Wasserverschmutzung beseitigt und die Reinheit des Wassers aufrechterhält.
13, gute Dichtleistung, keine Leckage;

Anfrage absenden

Produktbeschreibung

Überblick

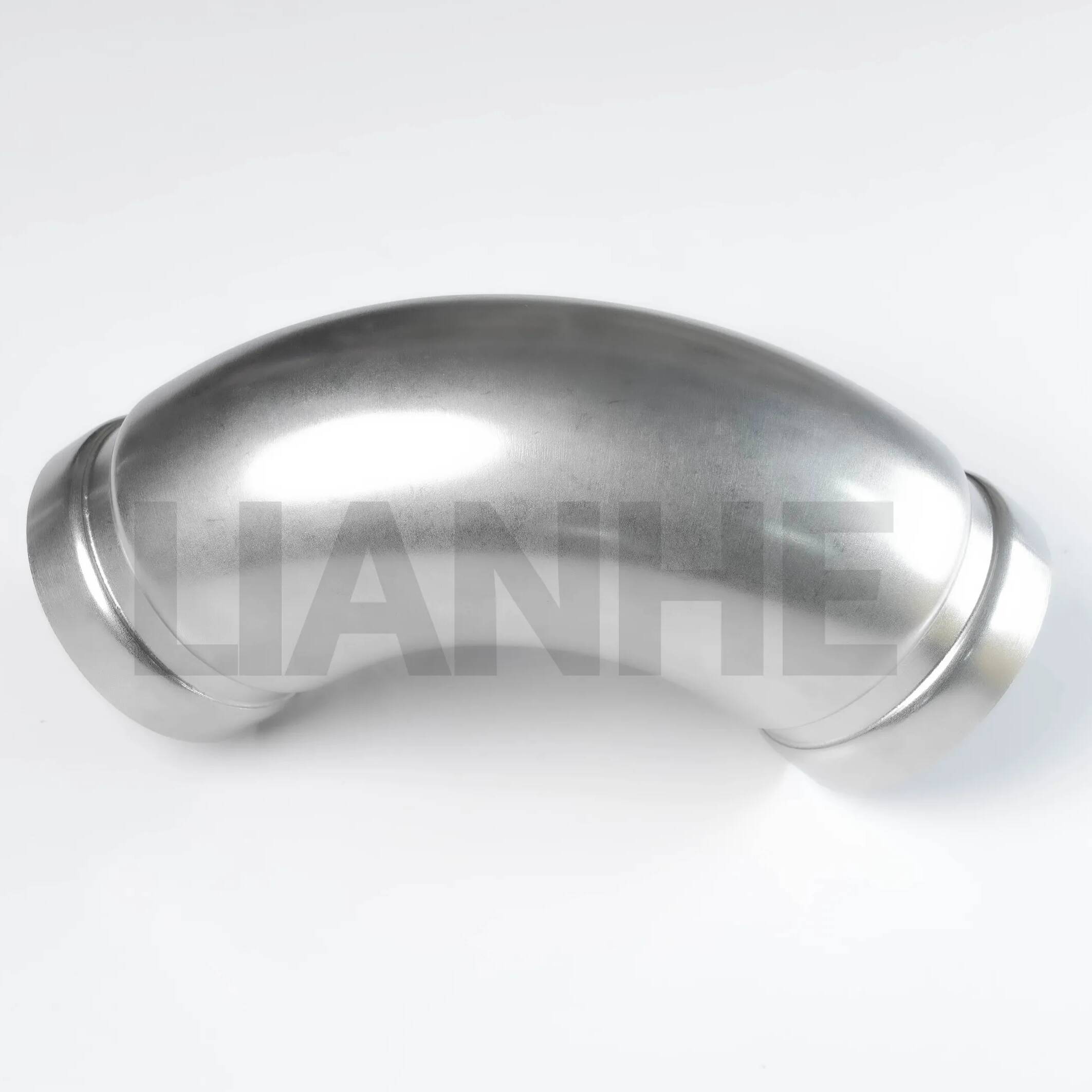

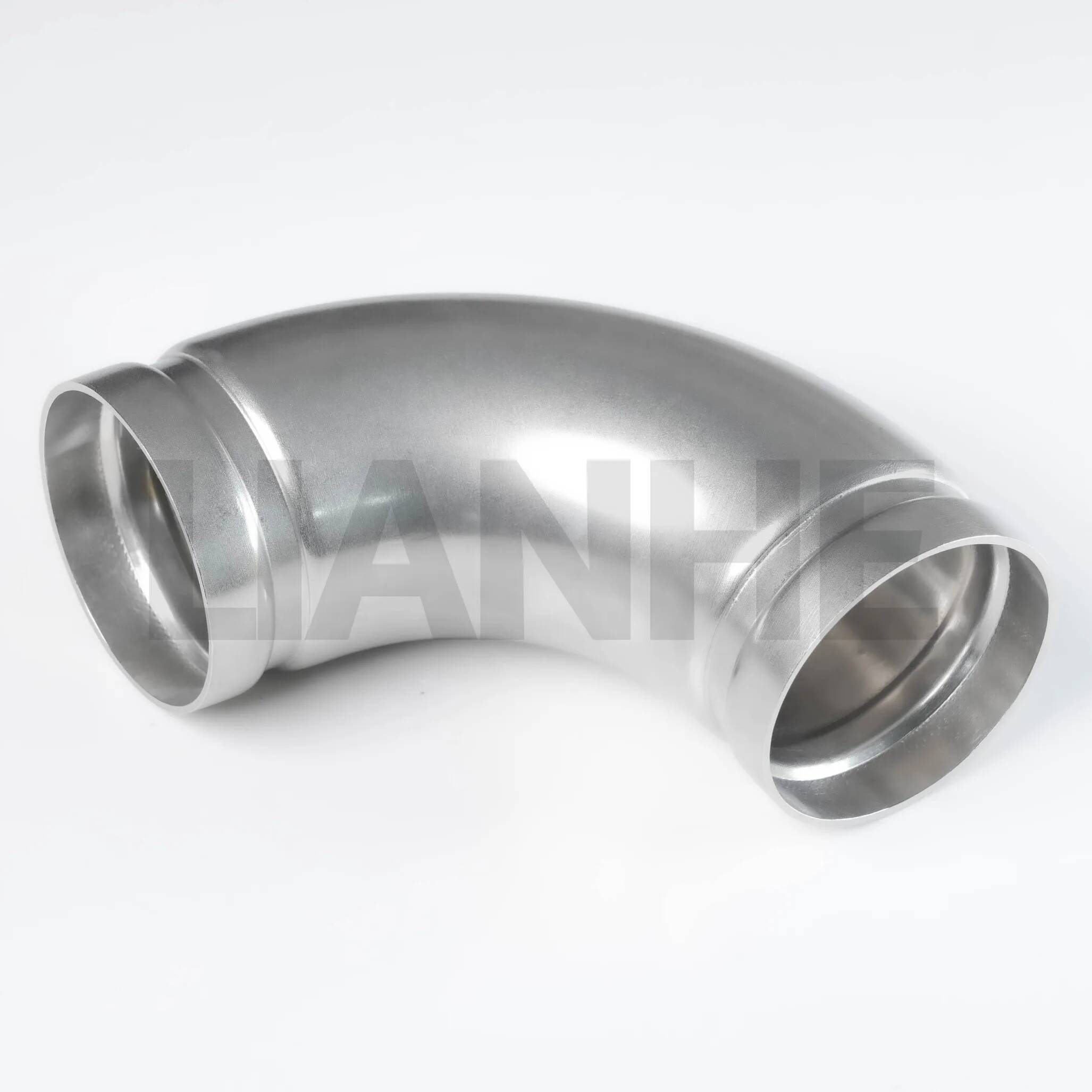

Die 90DEG-Winkelstücke aus hochfestem Edelstahl mit Nut sind Premium-Rohrverbindungsstücke, die für die Richtungsänderung in Nutrohrsystemen konzipiert sind und gleichzeitig die strukturelle Integrität und Durchflusseffizienz bewahren. Diese aus nahtlosem Edelstahl 304 oder 316 gefertigten Bögen verfügen über AWWA C606-konforme Rillen und einen 1,5D-Radius für eine gleichmäßige laminare Strömung, was sie ideal für Hochleistungsanwendungen macht, die Vibrationsfestigkeit und Korrosionsbeständigkeit erfordern.

Merkmale

Robuste, nahtlose Konstruktion:

Hergestellt aus extrudiertem oder geschmiedetem Edelstahl (304 für den allgemeinen Gebrauch, 316 für raue Umgebungen), mit einer Wandstärke gemäß Zeitplan 40/80 und einer Streckgrenze von ≥250 MPa.

Nutabmessungen (Breite: 12,7 mm, Tiefe: 2,4 mm) präzisionsgefertigt nach AWWA C606-Standards für gleichmäßigen Kupplungseingriff.

Strömungsoptimiertes Design:

Der 1,5D-Mittellinienradius reduziert den Druckverlust im Vergleich zu Bögen mit kurzem Radius um 30 %, wobei eine polierte Innenbohrung (Ra ≤1,6 μm) Turbulenzen und Ablagerungen minimiert.

Der 90°-Winkel sorgt für optimale Richtungsänderung bei gleichmäßiger Spannungsverteilung, geeignet für Systeme mit hohem Durchfluss (bis zu 1.000 GPM für 12-Zoll-Bögen).

Flexibilität bei der Installation:

Connects to grooved pipes using mechanical couplings (no welding/threading), enabling fast installation in minutes with basic tools, reducing labor costs by 40%.

Erhältlich in den Größen 2" bis 48" NPS, mit kundenspezifischen Durchmessern und Wandstärken für spezielle Projekte.

Umweltresistenz:

Die Variante aus Edelstahl 316 widersteht Chlorid-induziertem Lochfraß (kritisch bei Meeres- und Salzwasseranwendungen) und verfügt über eine schützende passivierte Oberfläche, die die Lebensdauer um 20 % verlängert.

Temperaturbereich: -250 °C bis 800 °C (mit geeigneten Dichtungen), geeignet für kryogene Flüssigkeiten und Hochtemperatur-Dampfleitungen.

Anwendung

Perfekt für Rohrleitungssysteme mit hohen Anforderungen:

Brandschutz: NFPA 20-konforme Bögen in Sprinkleranlagen, die einen zuverlässigen Durchfluss in Gewerbegebäuden und Industrieanlagen gewährleisten.

Öl- und Gasverarbeitung: Umleitung von Strömungen in Raffineriepipelines und Offshore-Plattformen, mit 316 Rohrbögen gemäß NACE MR0175 für Sauergasumgebungen.

Stromerzeugung: Dampf- und Kondensatleitungen in thermischen Anlagen, die schnellen Temperaturwechseln und Hochdruckzyklen (bis zu 200 bar) standhalten.

Wasseraufbereitung: Abwasserentsorgungssysteme und chemische Dosierleitungen mit 304-Bögen gemäß NSF 61 für nicht korrosive Wasseranwendungen.

FAQ

F: Können diese Winkelstücke in unterirdischen Installationen verwendet werden??

A:Ja, aber verwenden Sie für zusätzlichen Schutz in korrosiven Böden ein Polyethylengehäuse oder eine Korrosionsschutzfolie.

F: Wie hoch ist der maximale Arbeitsdruck für Bögen der Baureihe 80??

A:Bis zu 300 PSI für Edelstahl 304 und 350 PSI für Edelstahl 316 bei 20 °C.

F: Beeinflussen die Rillen die Druckstufe des Kniestücks??

A:Nein, das gerillte Design ist so konstruiert, dass es bei ordnungsgemäßer Verbindung die volle Druckkapazität des Rohrsystems aufrechterhält.

F: Kann ich den Ellenbogen aus ästhetischen Gründen lackieren??

A:Ja, verwenden Sie Farben auf Epoxidbasis, die mit Edelstahl kompatibel sind. Stellen Sie sicher, dass der Nutbereich unbemalt bleibt, damit die Kupplung ordnungsgemäß einrastet.

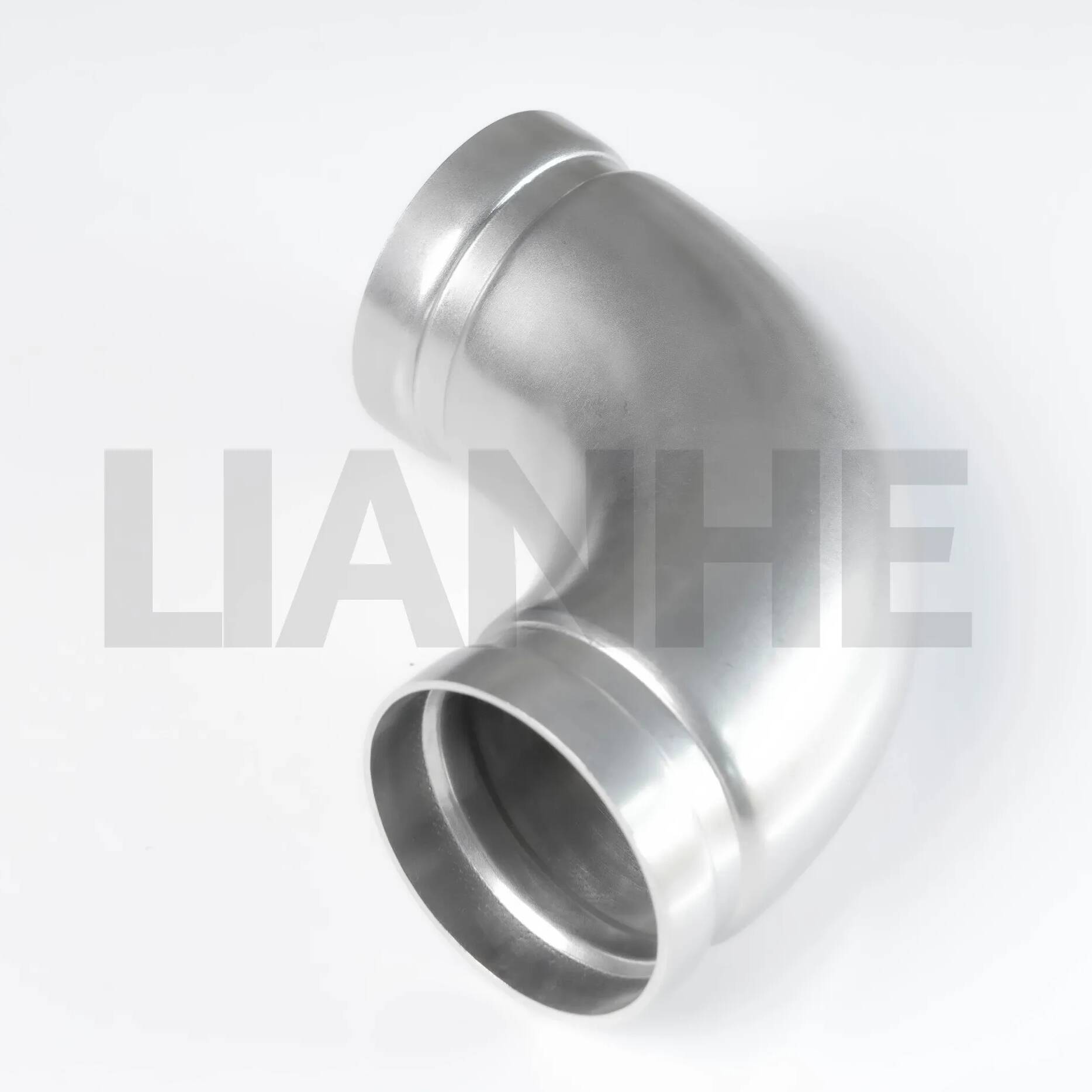

90DEG ELBOW 3 (1)_1868_1868
