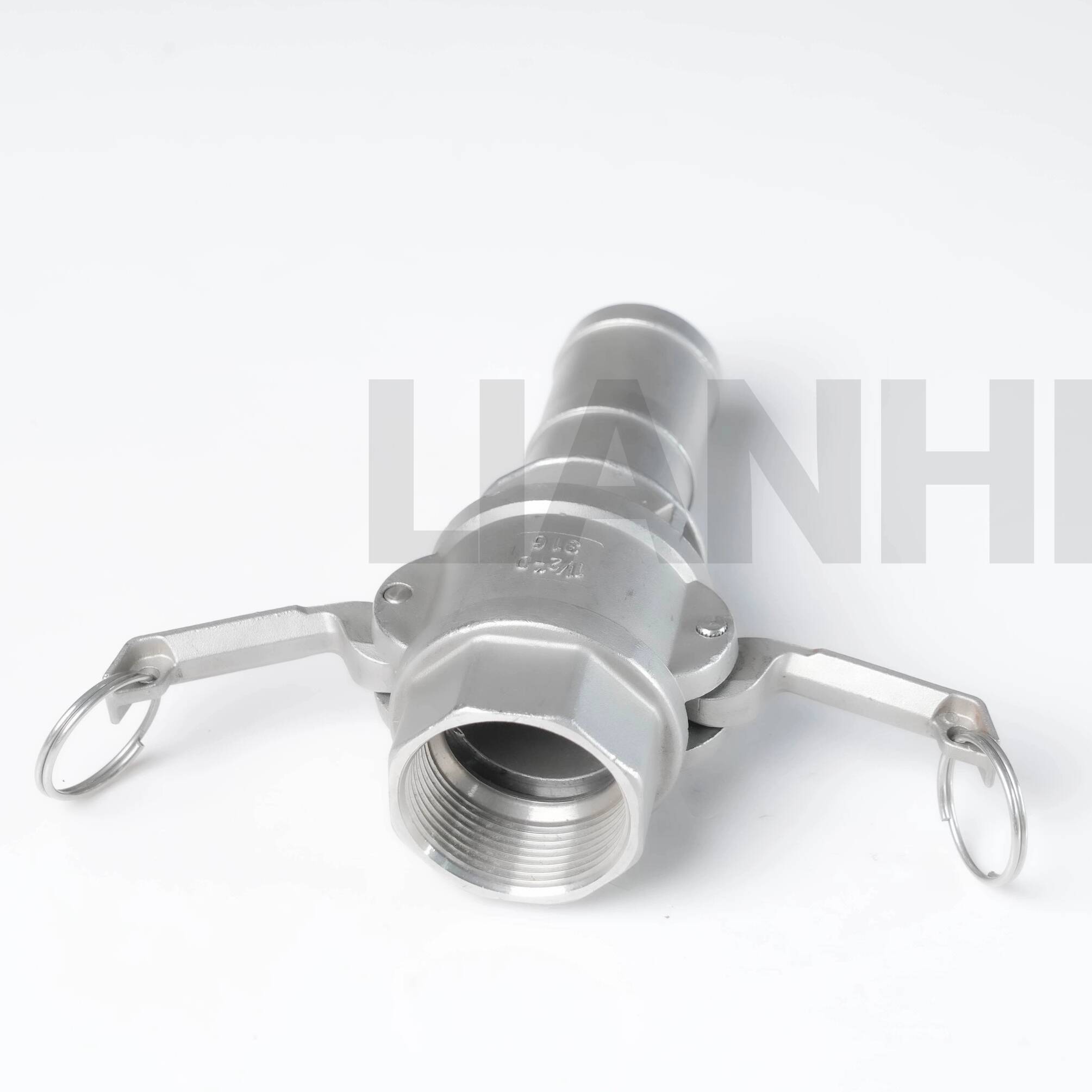

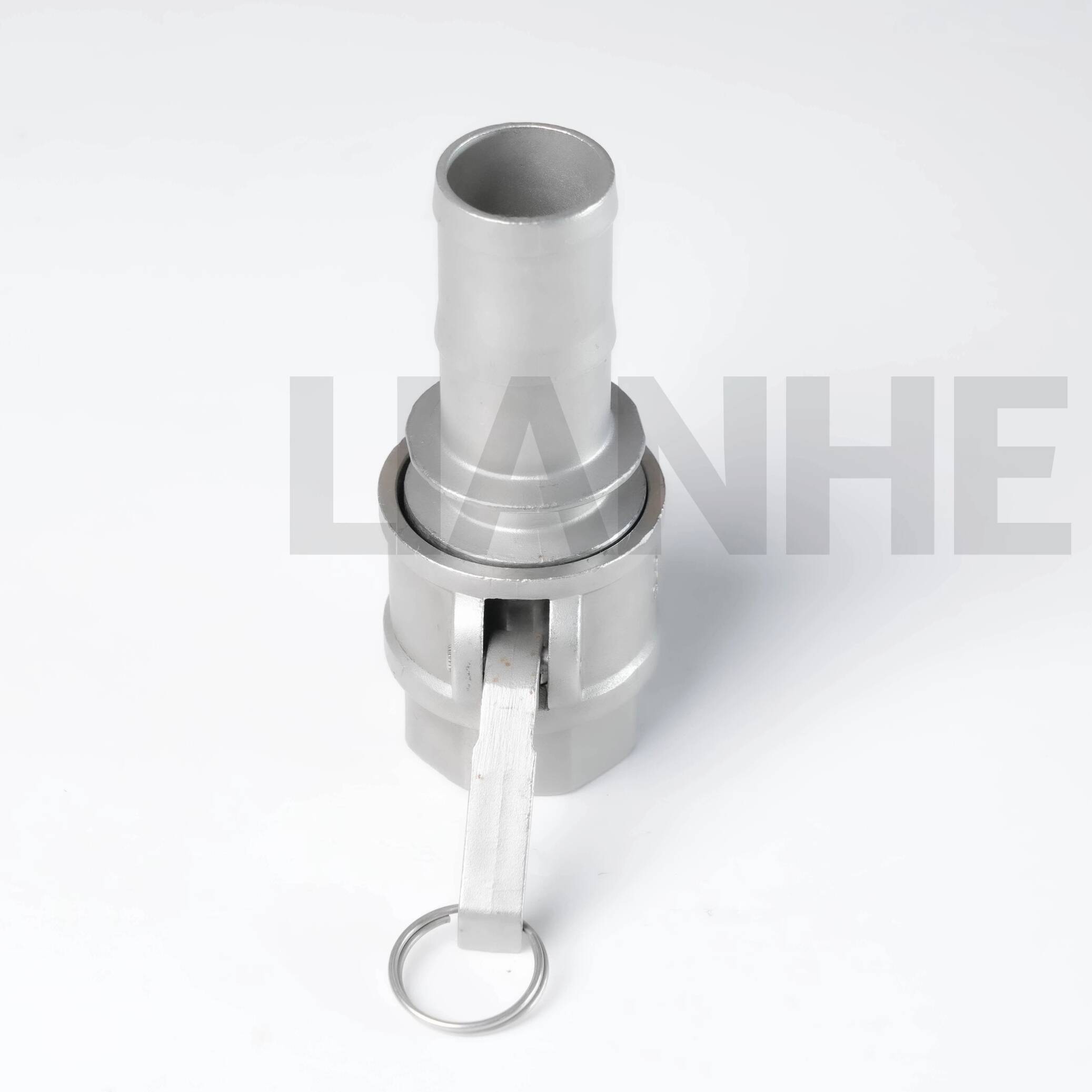

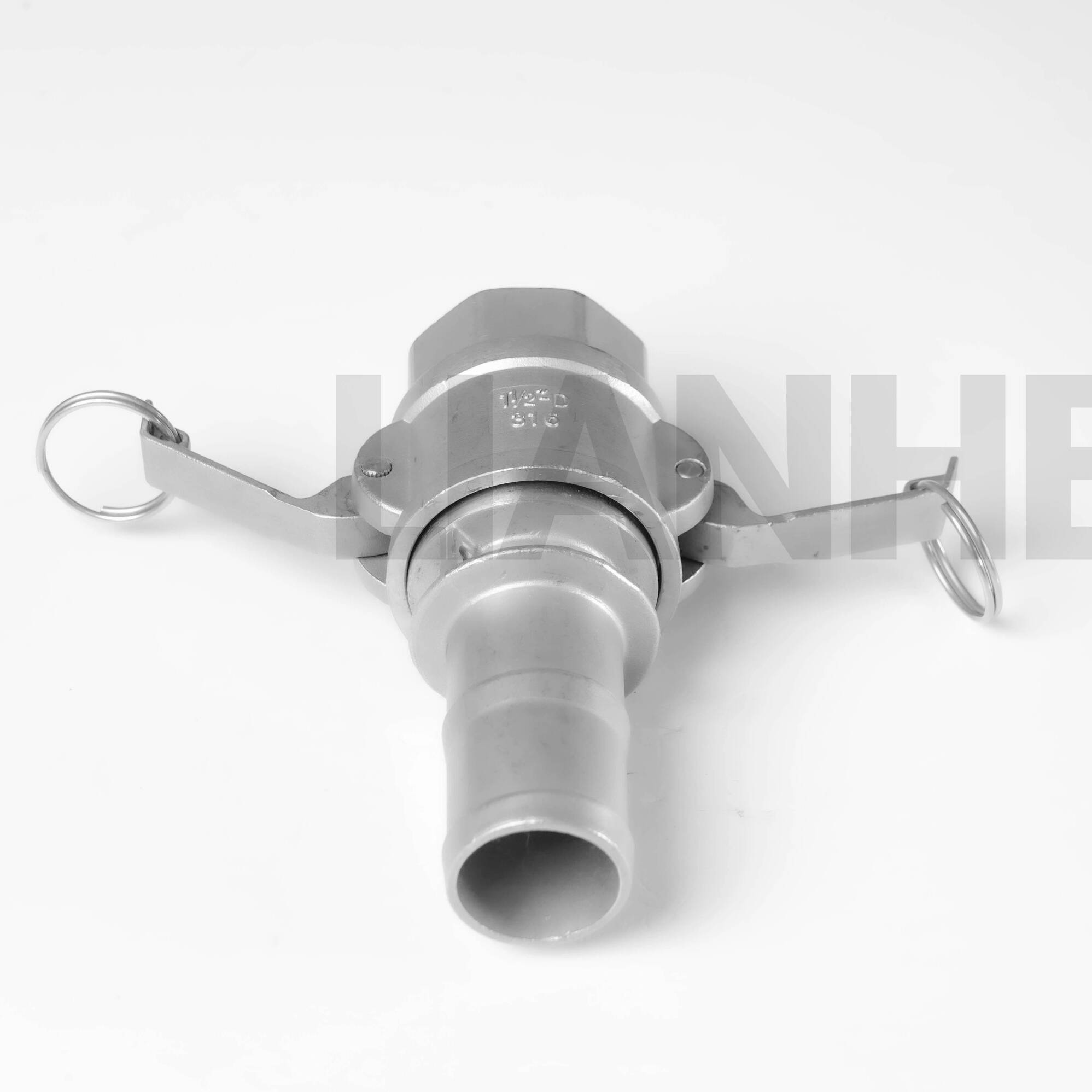

Hygienischer C-Typ-Schnellwechsler aus Edelstahl

Produktbeschreibung

Die hygienische C-Typ-Schnellkupplung aus Edelstahl ist für die schnelle Montage und Demontage in kompatiblen Lebensmittel-, Getränke-, Pharma-, Kosmetik- und Biotechnologie-Rohrleitungssystemen konzipiert.

Seine Edelstahlkonstruktion und die glatte Innenfläche unterstützen eine hygienische Handhabung von Flüssigkeiten und eine bequeme Reinigung. Kompatible Dichtungen können je nach Prozessmedium, Temperatur, Druck und Reinigungsanforderungen ausgewählt werden.

Technische Spezifikationen

Größenbereich:1/2"–12" (DN15–DN300)

Material:Edelstahl SS316L

Verbindungstyp:C-Typ-Schnellverbindung

Referenzierter Standard:ISO 2852, vorbehaltlich der Maßbestätigung

Arbeitsdruck:Bis zu 10 bar, abhängig von Größe, Dichtung, Temperatur und Anschlusskonstruktion

Verfügbare Dichtungsmaterialien:EPDM, Silikon und PTFE

Interne Oberflächenrauheit:Ra ≤0,8 μm

Optionale Oberflächenbeschaffenheit:Elektropolieren; Niedrigere Ra-Werte sind vorbehaltlich Inspektion und Bestätigung verfügbar

Richttemperaturbereich:-40°C bis +200°C, abhängig von der gewählten Dichtung und den Betriebsbedingungen

Verfügbare Dokumente:

• EN 10204 3.1 Materialprüfzertifikat

• Materialrückverfolgbarkeitsbericht

• Prüfbericht zur Oberflächenrauheit

• Dokumentation zur Dichtungskonformität, sofern zutreffend

• Inspektionsbericht Dritter

Produktvorteile

1. Schneller Auf- und Abbau

2. Korrosionsbeständige Konstruktion aus SS316L

3. Glatte Innenfläche für bequeme Reinigung

4. EPDM-, Silikon- und PTFE-Dichtungsoptionen

5. Geeignet für kompatible CIP- und SIP-Prozesse

6. Reduzierte Wartungs- und Reinigungszeit

7. Mehrere Größen und Oberflächenausführungen verfügbar

8. Unterstützte Materialrückverfolgbarkeit

Anwendungen

Geeignet für kompatible Anwendungen in:

• Milch- und Getränkeverarbeitung

• Brauereien und Saftproduktionslinien

• Ausrüstung für die Lebensmittelverarbeitung

• Pharmazeutische Produktionssysteme

• Biotechnologische Ausrüstung

• Herstellung von Kosmetik- und Körperpflegeprodukten

• Filtrations-, Misch- und Abfüllsysteme

• Allgemeine hygienische Flüssigkeitstransportleitungen

Die Anschlussabmessungen, das Dichtungsmaterial, der Arbeitsdruck, die Temperatur, die Vakuumbedingungen, die Oberflächenrauheit und der Reinigungsprozess müssen vor der Bestellung bestätigt werden.

Installation und Wartung

1. Überprüfen Sie vor dem Zusammenbau die Dichtflächen und die Dichtung.

2. Stellen Sie sicher, dass alle Komponenten kompatible Abmessungen haben.

3. Positionieren Sie die Dichtung korrekt, ohne sie zu verdrehen oder herauszudrücken.

4. Sichern Sie die Verbindung gemäß der angegebenen Montagemethode.

5. Führen Sie vor dem Betrieb einen Druck- oder Dichtheitstest durch.

6. Überprüfen und ersetzen Sie die Dichtung entsprechend ihrem tatsächlichen Zustand, dem Prozessmedium, der Temperatur und den Reinigungszyklen.

Herkunftsort:Wenzhou, Zhejiang, China
