Edelstahl-D-Press-90°-Bogen mit Innengewinde

Produktbeschreibung

Der LIANHE-Edelstahl-D-Typ-Press-90°-Winkel mit Innengewinde verbindet ein Presspassrohr mit einer kompatiblen Komponente mit Außengewinde und ändert dabei die Rohrleitungsrichtung um 90 Grad.

Seine Pressbuchse vom Typ D ermöglicht eine schnelle, flammenfreie Installation, während das Innengewindeende Ventile, Instrumente, Geräte oder andere Rohrleitungskomponenten mit Gewinde verbinden kann.

Technische Spezifikationen

Größenbereich:1/4"–4" (DN10–DN100)

Wandstärke:0,6–2,0 mm

Anwendbare Standards:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN und ASME

Verfügbare Materialien:

• SS304, 0Cr18Ni9, S30408, SUS304 und 1.4301

• SS304L, S30403 und 1.4306

• SS316 und 0Cr17Ni12Mo2

• SS316L, S31603 und 1.4404

Verbindungstyp:D-Typ-Pressbuchse × Innengewinde

Thread-Optionen:NPT, BSPT und BSPP

Werkstoffe der Dichtringe:CIIR, EPDM, PTFE und NBR

Nenndruck:PN16

Hydrostatischer Prüfdruck:2,5 MPa

Luftdichtheitsprüfdruck:1,05 MPa

Temperaturbereich der Dichtung:-20°C bis +110°C, je nach Material und Medium

Herstellungsprozess:Mechanisch aus Edelstahlrohren geformt

Oberflächenbehandlung:Vibrationspolieren, Magnetpolieren oder Beizen

Produktkennzeichnung:LOGO + Außendurchmesser + Wandstärke + Material. Kundenspezifische Markierungen sind verfügbar.

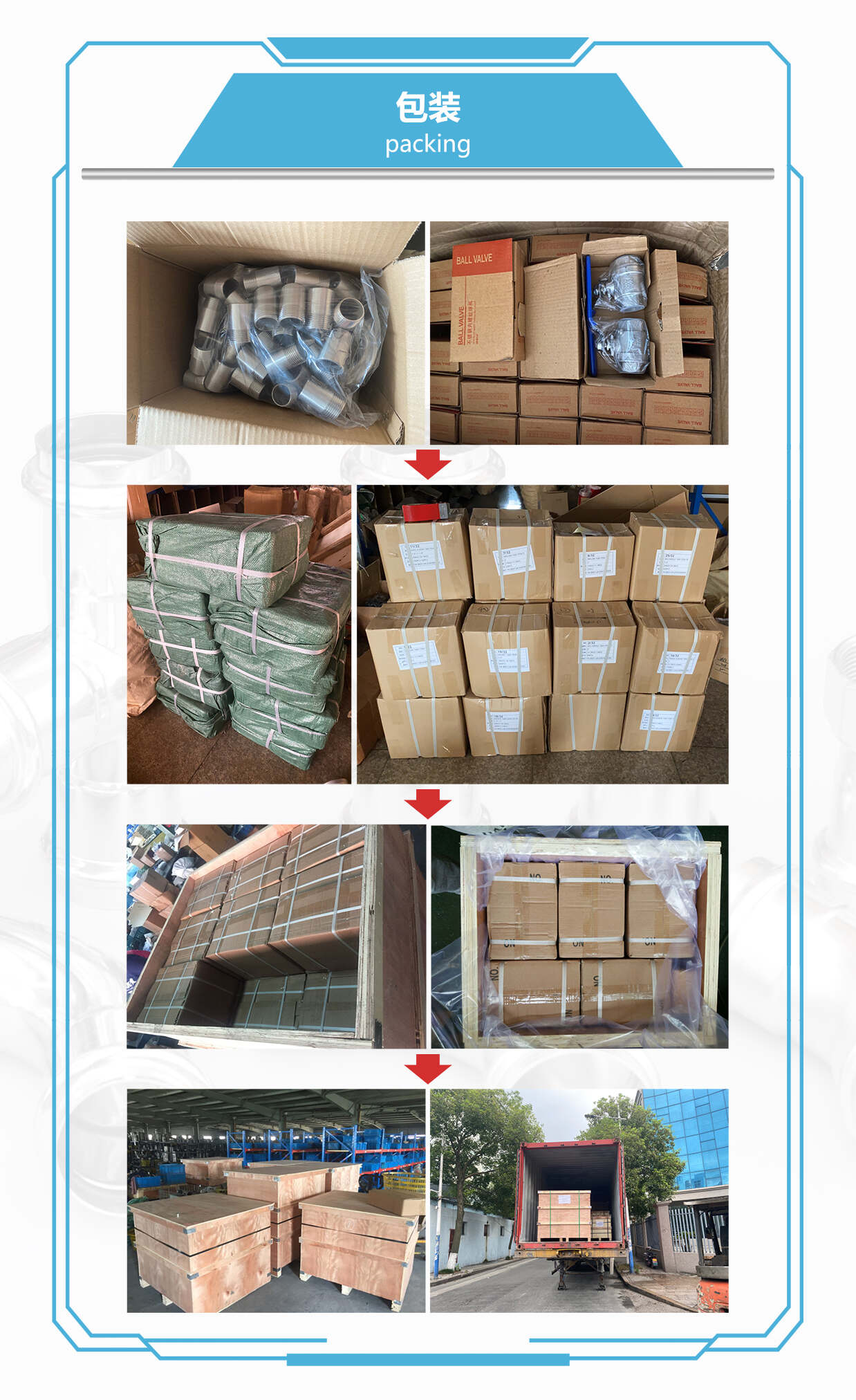

Verpackung:Plastiktüten, Exportkartons und Holzkisten

Zertifikate:GB/T 19001-2016, ISO 9001:2015, CE-Dokumentation für entsprechende Produkte und Sanitärlizenz

Marke:LIANHE

HS-Code: 7307230000

Herkunftsort:Wenzhou, Zhejiang, China

Anwendungen

Geeignet für kompatible Anwendungen in:

• Trinkwasser- und Sanitärrohrsysteme

• Heiz-, Kühl- und HVAC-Systeme

• Industrielle Wasser- und Aufbereitungsausrüstung

• Gewerbe- und Wohngebäude

• Gas- und Dampfsysteme mit kompatiblen Dichtungen

• Schiffe und Schiffsrohrleitungen

Produktvorteile

1. Ändert die Rohrleitungsrichtung um 90 Grad

2. Kombiniert D-Typ-Press- und Innengewindeanschlüsse

3. Schnelle, flammenfreie Installation

4. Gute Korrosionsbeständigkeit

5. Mehrere Gewinde- und Dichtungsoptionen

6. Kompaktes Design für begrenzte Platzverhältnisse

7. Zuverlässige Abdichtung bei korrekter Montage

8. Reduzierte Installationszeit und Arbeitskosten

Für die Installation sind ein Presswerkzeug und eine Backe erforderlich, die mit dem angegebenen D-Profil kompatibel sind. NPT-, BSPT- und BSPP-Gewinde können nicht austauschbar verwendet werden, es sei denn, die Kompatibilität wurde bestätigt.

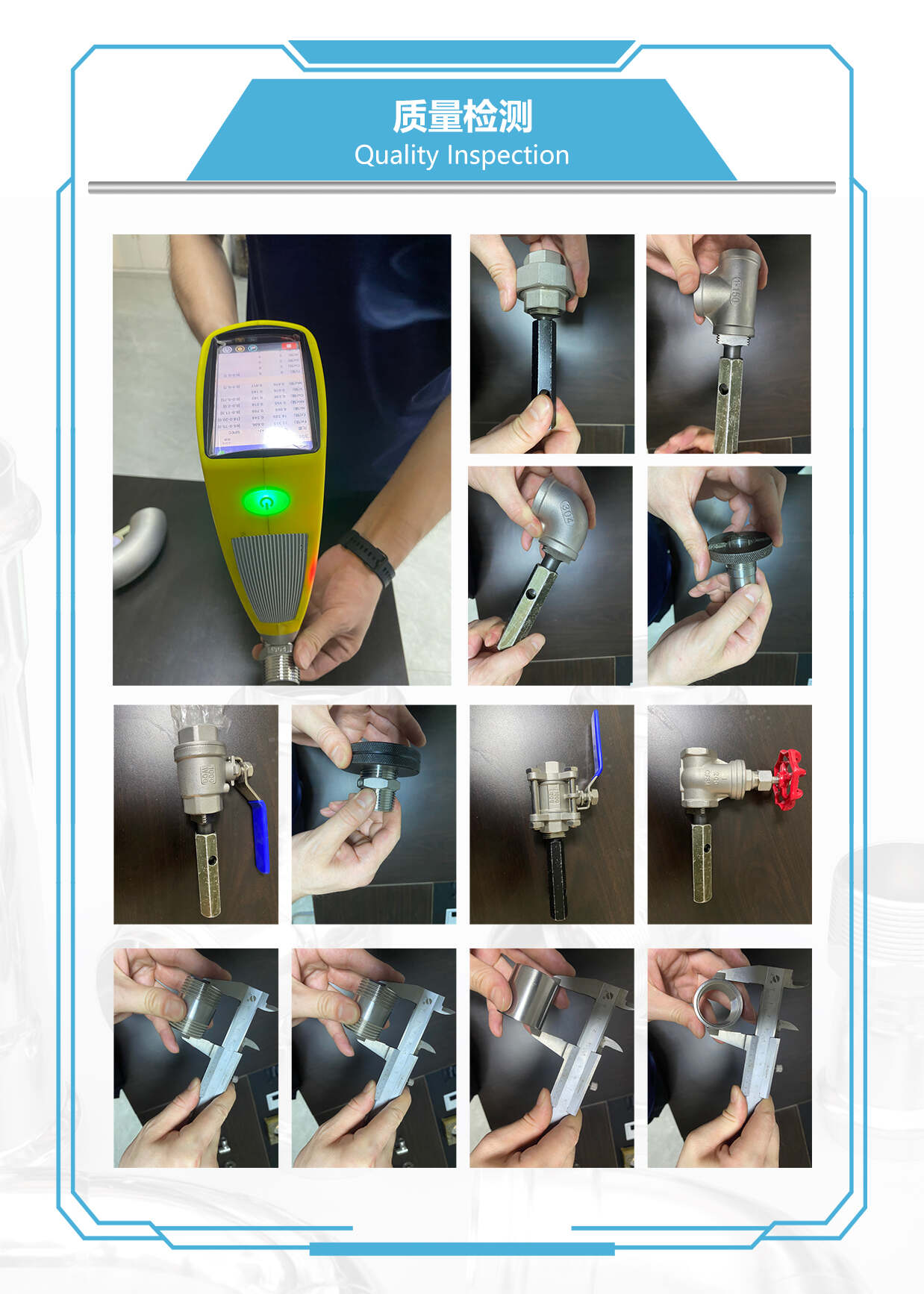

Prüfung und Inspektion

Die Standardinspektion umfasst:

1. Rohmaterial- und Wandstärkenprüfung

2. Muffen-, Gewinde-, Winkel- und Maßprüfung

3. Gegebenenfalls Schweißnaht- und Oberflächenprüfung

4. Prüfung des hydrostatischen Drucks und der Luftdichtheit

5. Produktkennzeichnung und Verpackungsinspektion

Zu den verfügbaren Dokumenten gehören EN 10204 3.1 Materialprüfzertifikate, Rohstoffzertifikate, Gewinde- und Maßberichte, hydraulische Prüfberichte und Inspektionsberichte Dritter.

Kommerzielle Bedingungen

Mindestbestellmenge:Normalerweise 5–10 Stück, je nach Größe und Lagerverfügbarkeit.

Kostenlose Proben:Verfügbar für ausgewählte Standardprodukte; Expressgebühren trägt in der Regel der Empfänger.

Angebotszeit:Normalerweise innerhalb von drei Arbeitsstunden.

Lieferzeit:Ungefähr 3–7 Tage für reguläre Produkte und ungefähr 25 Tage für Neuproduktion.

Zahlungsbedingungen:30 % T/T-Anzahlung und 70 % Restbetrag vor Lieferung.

Versandbedingungen:EXW, FOB, CFR, CIF, DDP und DDU.

Garantie:Ein Jahr gegen bestätigte Herstellungsfehler.

Hersteller:LIANHE
Herkunftsort:Wenzhou, Zhejiang, China
