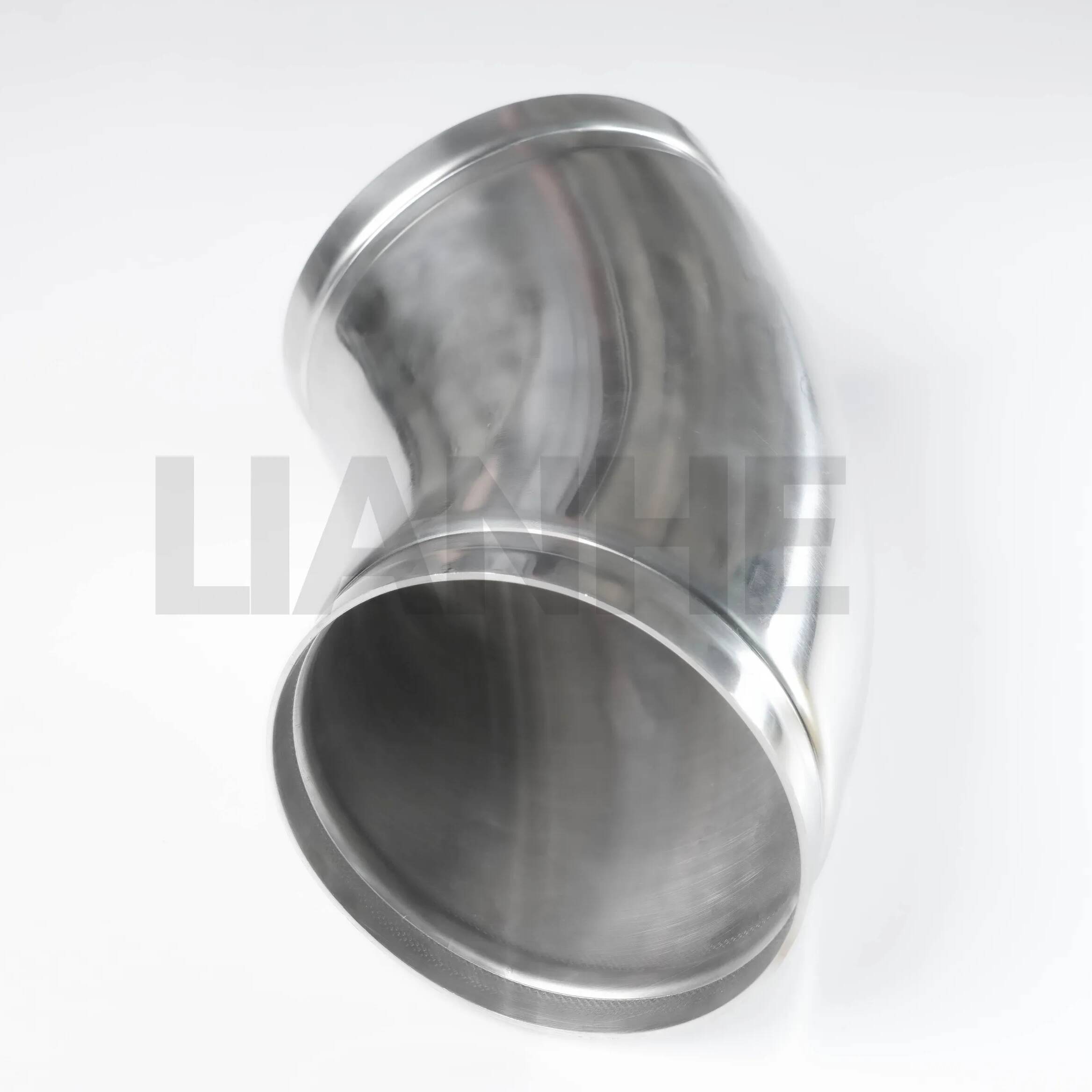

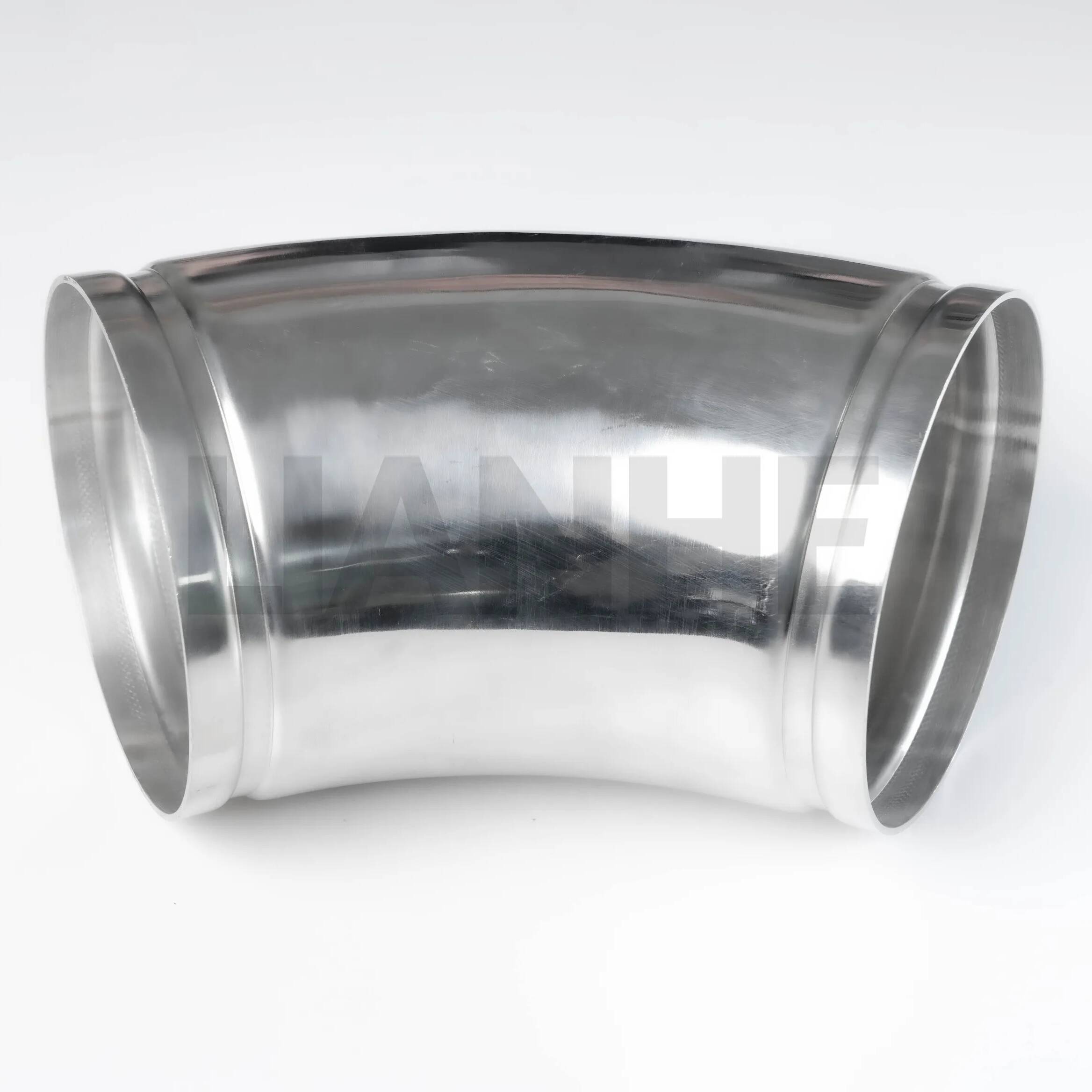

45-Grad-Winkel aus Edelstahl mit Nut für Hochleistungsrohre

Anwendungspipelinesystem:Trinkwasserleitung, Erdgasleitung, direkte Trinkwasserleitung, Rohrleitung für Umweltschutzausrüstung, Dampfleitung, Klimaanlagenleitung, Heizungsleitung, Industriewasserleitung usw.

Größenbereich: 2"~8" (DN50~DN200)

Dicke：1~5MM

SSStandardS: GB, EN, DIN, ASME

Material: 0Cr18Ni9 SS304 S30408 SUS304 1.4301,,0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404,SS304L S30403 1.4306,SS316L S31603 1.4404.

Verbindung MOde von SSteckdose End: Rille;

Nenndruck: PN16; Wasserdrucktest:2,5 MPa; Prüfdruck der Luftdichtheit: 1,05 MPa.

Produktvorteile:
1, hohe Widerstandsfestigkeit: Zugfestigkeit des Edelstahlrohrs 304, leicht ≥520 MPa
2, Korrosionsbeständigkeit: Der Oxidfilm auf der Oberfläche der Rohrverbindungsstücke sorgt dafür, dass die Rohrverbindungsstücke aus Edelstahl eine gute Korrosionsbeständigkeit aufweisen.
3, lange Lebensdauer: Edelstahlmateriallebensdauer von bis zu 100 Jahren, Rohrlebensdauer von mehr als 70 Jahren.
4. Geringer Strömungswiderstand: Die Innenwand von Klemmrohrverschraubungen aus Edelstahl ist glatt und der Strömungswiderstand ist sehr gering.
5, gute seismische Leistung: Hoher Zugwiderstand bei der Kompression, so dass die Möglichkeit eines Wasseraustritts durch Wasserschlagvibrationen, Rohrleitungsresonanz und Erdbeben wirksam verringert werden kann.
6, hohe Druckbeständigkeit: Rohrwasserdruck-Leistungstest, kann einem Druck von 2,5 MPa (d. h. 24,5 kg Kraft/cm²) standhalten.
7, Umweltschutz: Edelstahlmaterialien können recycelt werden, sind schadstofffrei und tragen zur nachhaltigen Entwicklung bei, und Edelstahlabfälle haben auch einen erheblichen wirtschaftlichen Wert.
8, einfache Installation: Führen Sie das Rohr mit einem Spezialwerkzeug in die Rohrverschraubung ein, sodass die herkömmliche Schweiß- oder Drahtschnittstelle einfacher ist.
9, geeignete eingebettete Installation: Klemmrohr, um die Anforderungen der eingebetteten Installation zu erfüllen, kann installiert werden, kann auch vergrabene Wandinstallation sein
10, niedrige Gesamtkosten: lange Lebensdauer, keine Wartungskosten, kein versteckter Wasseraustritt, nicht leicht zu altern, niedrige Temperatur und explosionsgeschütztes Rohr.
11, verschleißfest: Edelstahlmaterial kann einer langfristigen Erosion von bis zu 30 Metern/Sekunde standhalten.
12, Gesundheit: Edelstahlmaterial ist ein anerkanntes Gesundheitsmaterial, das in den menschlichen Körper implantiert werden kann, sekundäre Wasserverschmutzung beseitigt und die Reinheit des Wassers aufrechterhält.
13, gute Dichtleistung, keine Leckage;

Anfrage absenden

Produktbeschreibung

Überblick

Der 45-Grad-Winkel aus rostfreiem Stahl mit Nut ist ein hochfester Rohrverbinder, der für genutete Rohrleitungssysteme entwickelt wurde und eine zuverlässige, vibrationsbeständige Lösung für die Änderung der Rohrrichtung in Hochleistungsanwendungen bietet. Dieser aus Edelstahl 304 oder 316 gefertigte Winkel verfügt über ein genutetes Ende (AWWA C606-konform), das ohne Gewinde oder Schweißen an Kupplungen oder Ventile angeschlossen werden kann, was eine schnelle Installation und Wartung ermöglicht.

Merkmale

Vorteile der genuteten Verbindung:

Die genuteten AWWA C606-Enden sind für mechanische Kupplungen (z. B. Victaulic-Stil) geeignet und ermöglichen eine Installation in wenigen Minuten mit einfachen Schraubenschlüsseln, wodurch die Arbeitskosten im Vergleich zu geschweißten Systemen um 40 % gesenkt werden.

Nutabmessungen (Tiefe, Breite) präzisionsgefertigt mit einer Toleranz von ±0,1 mm für gleichmäßigen Kupplungseingriff.

Robuste Konstruktion:

Nahtloser oder geschweißter Edelstahlkörper (304 für den allgemeinen Gebrauch, 316 für korrosive Umgebungen) mit einer Streckgrenze von ≥250 MPa und einer Schlagfestigkeit (Charpy-V-Kerbe ≥27 J bei 20 °C).

Das 45°-Winkeldesign reduziert die Spannungskonzentration im Vergleich zu 90°-Bögen und ist ideal für Anwendungen mit hohen Vibrationen wie Pumpen und Kompressoren.

Flussoptimierung:

Der glatte Innenradius (1,5-facher Rohrdurchmesser) minimiert Turbulenzen und Druckverluste, mit polierter Bohrung (Ra ≤1,6 μm) für laminare Strömung in Wasser-, Öl- und Gassystemen.

Durch die von der Biegung entfernte Lage der Nut wird sichergestellt, dass die Kupplungsdichtungen nicht durch Rohrverbiegungen beeinträchtigt werden und die Leckagebeständigkeit bei Wärmeausdehnung erhalten bleibt.

Compliance und Tests:

Erfüllt die Standards ASME B16.24, MSS SP-83 und AWWA C606, hydrostatisch getestet bis zum 1,5-fachen MAWP (bis zu 300 PSI für Edelstahl 304).

Optionales Elektropolieren für hochreine Systeme, wodurch die Oberflächenrauheit auf Ra ≤0,8 μm für Pharma- und Halbleiteranwendungen reduziert wird.

Anwendung

Perfekt für Hochleistungsrohre und Rohrleitungen mit großem Durchmesser:

Wasserverteilung: Kommunale Wasserleitungen, Abwasseraufbereitungsanlagen und Brandschutzsysteme (NFPA 20-konform), mit genuteten Verbindungen, die eine schnelle Erweiterung von Rohrnetzen ermöglichen.

Industrieanlagen: Kühlwasserkreisläufe, Dampfleitungen und Schüttgutfördersysteme in Kraftwerken und Raffinerien, mit Edelstahl 316, der Chlorid-Spannungskorrosion widersteht.

Mechanische Systeme: Vibrationsanfällige Geräteverbindungen (z. B. Pumpen, Generatoren) mit gerillten Kupplungen, die kleinere Fehlausrichtungen ausgleichen und die Belastung des Ellenbogens verringern.

Marine und Offshore: Seewasser-Einlasssysteme und Deckrohrleitungen aus Edelstahl 316, der eine hervorragende Beständigkeit gegen Salzwasserkorrosion und Biofouling bietet.

FAQ

F: Was ist die maximal verfügbare Rohrgröße??

A:Die Größen reichen von 2" bis 48" NPS, wobei auch Sondergrößen für spezielle Projekte erhältlich sind.

F: Können gerillte Winkelstücke in oberirdischen und unterirdischen Installationen verwendet werden??

A:Ja, für beide Umgebungen geeignet; Verwenden Sie zum Schutz des Untergrunds in korrosiven Böden ein Polyethylengehäuse.

F: So verhindern Sie galvanische Korrosion bei unterschiedlichen Metallen?

A:Verwenden Sie dielektrische Kupplungen, wenn Sie Edelstahlbögen mit Kohlenstoffstahlrohren verbinden, und bringen Sie Korrosionsschutzband an den genuteten Enden an.

F: Welches ist das empfohlene Drehmoment für Kupplungsschrauben??

A:Befolgen Sie die Richtlinien des Kupplungsherstellers, normalerweise 50–70 N·m für 2–12-Zoll-Bögen, um einen gleichmäßigen Dichtungsdruck zu gewährleisten.
