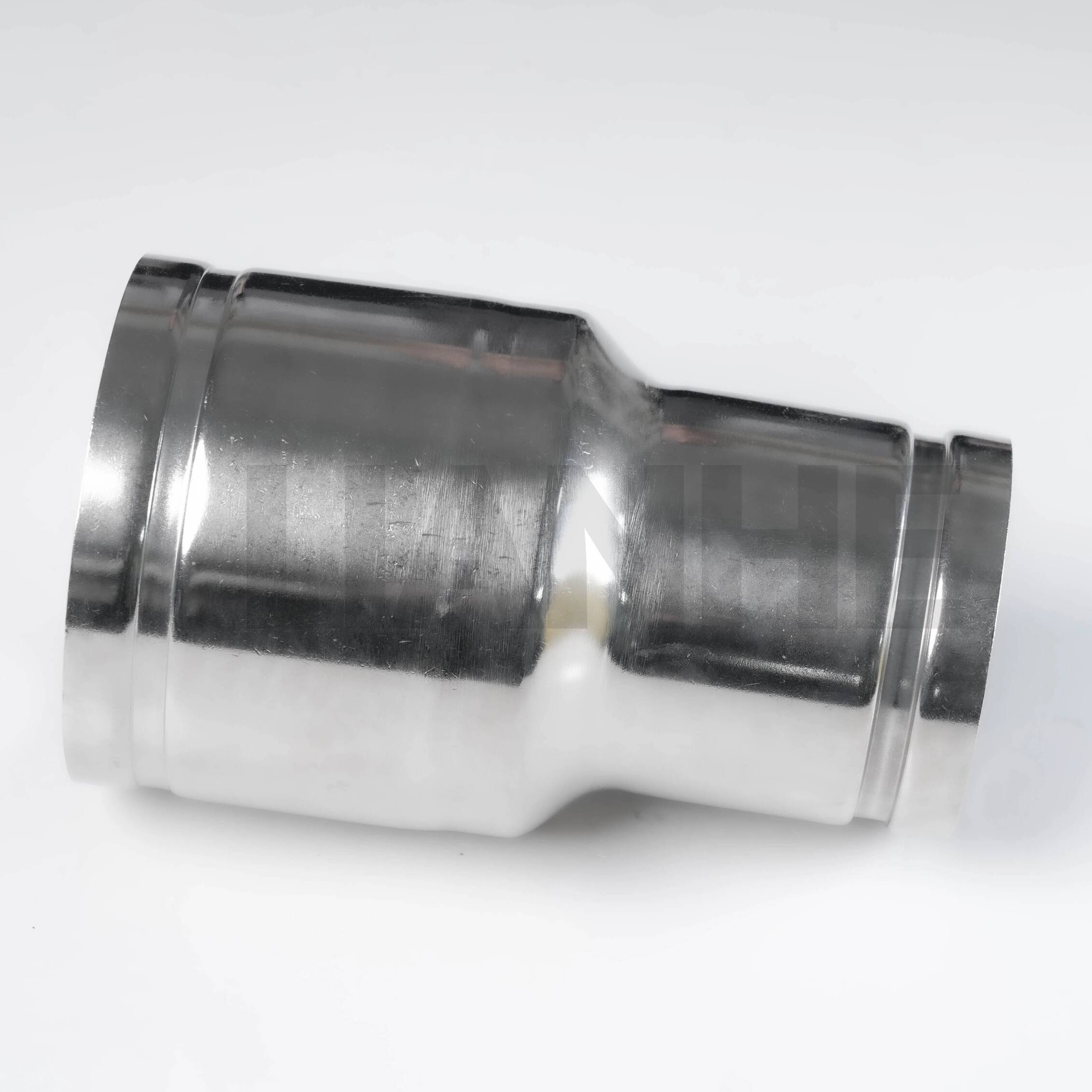

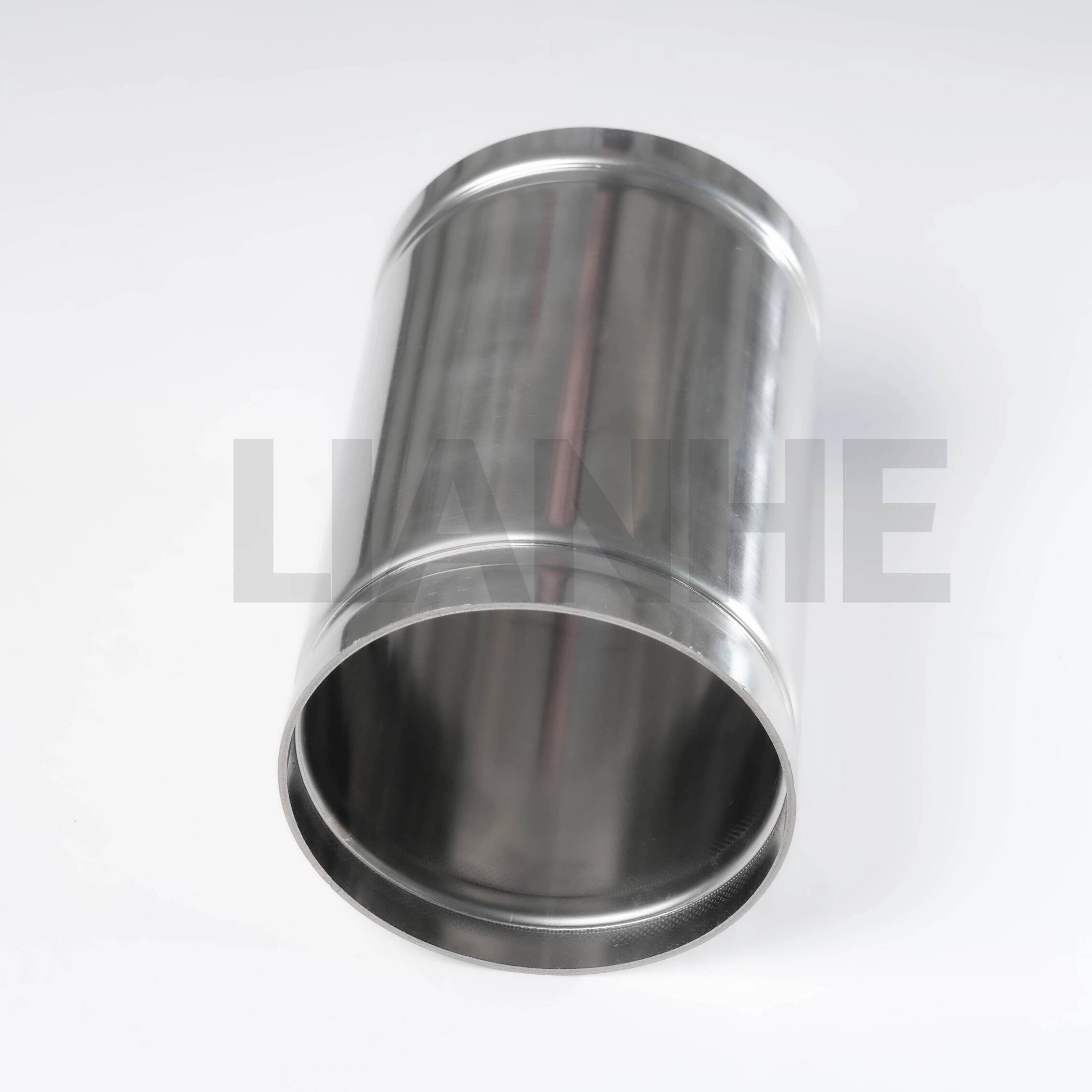

Die LIANHE-Edelstahl-Rillenkupplung wurde entwickelt, um eine sichere und effiziente Verbindung für Rohrleitungssysteme mit mittlerem und großem Durchmesser bereitzustellen. Seine gerillte Verbindungsstruktur unterstützt eine schnelle Rohrleitungsinstallation und bietet gleichzeitig zuverlässige mechanische Festigkeit und Dichtungsleistung.
Die aus mechanisch geformtem Edelstahlrohr gefertigte Kupplung bietet gute Korrosionsbeständigkeit, Dimensionsstabilität und Langzeitbeständigkeit. Es eignet sich für Wasserversorgung, Gasverteilung, Heizung, Kühlung, Umweltschutz und kompatible industrielle Flüssigkeitssysteme.
Im Vergleich zu Verbindungsmethoden, die umfangreiches Schweißen vor Ort erfordern, kann eine korrekt installierte Nutkupplung die Rohrleitungsmontage vereinfachen, die Installationszeit verkürzen und zukünftige Inspektionen, Wartungsarbeiten oder Austauscharbeiten bequemer machen.
Die genuteten LIANHE-Edelstahlkupplungen werden in unserem Werk in Wenzhou, Zhejiang, China, unter etablierten Qualitätskontrollverfahren hergestellt, um Gewerbe-, Wohn-, Industrie-, Schifffahrts- und Infrastrukturprojekte zu unterstützen.
Produktname:Rillenkupplung aus Edelstahl
Größenbereich:2"–8" (DN50–DN200)
Wandstärke:1,0–5,0 mm
Anwendbare Standards:GB, EN, DIN und ASME
Verfügbare Materialien:
0Cr18Ni9, SS304, S30408, SUS304 und 1.4301
0Cr17Ni12Mo2, SS316 und SUS316
SS304L, S30403 und 1.4306
SS316L, S31603 und 1.4404
Verbindungstyp:Gerillte Verbindung
Nenndruck:PN16
Hydrostatischer Prüfdruck:2,5 MPa
Luftdichtheitsprüfdruck:1,05 MPa
Anwendbarer Dichtungstemperaturbereich:-20°C bis +110°C
Herstellungsprozess:Mechanisch aus Edelstahlrohren geformt
Optionen zur Oberflächenbehandlung:Vibrationspolieren, Magnetpolieren und Beizen
Produktkennzeichnung:LOGO–OD–W.T.–Material. Kundenlogos, Eigenmarken, Chargeninformationen und andere individuelle Markierungen können entsprechend den spezifischen Bestellanforderungen angebracht werden.
Marke:LIANHE
HS-Code: 7307230000
Herkunftsort:Wenzhou, Zhejiang, China
Die tatsächlichen Betriebsdruck- und Temperaturgrenzen hängen von der Kupplungsgröße, der Wandstärke, der Edelstahlsorte, dem Dichtungsmaterial, dem transportierten Medium, den Nutabmessungen und der geltenden Projektnorm ab.
Die gerillte Kupplung aus Edelstahl vereint Korrosionsbeständigkeit, Installationseffizienz, mechanische Stabilität und einfache Wartung.
Hohe mechanische Festigkeit und strukturelle Stabilität
Hervorragende Korrosions- und Oxidationsbeständigkeit
Gute Verschleiß- und Verformungsbeständigkeit
Lange Betriebslebensdauer unter geeigneten Bedingungen
Stabile Leistung in anspruchsvollen Rohrleitungsumgebungen
Sichere Verbindung zwischen kompatiblen genuteten Rohrenden
Zuverlässige Dichtleistung bei korrekter Installation
Stromlinienförmige Innenstruktur mit begrenzter Durchflussbehinderung
Gute Beständigkeit gegen Vibrationen und Rohrleitungsbewegungen
Geeignet für Rohrleitungssysteme mit mittlerem und großem Durchmesser
Schnelle und bequeme mechanische Installation
Reduzierter Bedarf an Schweißarbeiten vor Ort
Kürzere Installationszeit für die Rohrleitung
Bequeme Inspektion, Wartung und Austausch
Reduzierte Gesamtinstallations- und Wartungskosten
Geeignet für die verdeckte Installation, sofern die Projektanforderungen dies zulassen
Langlebige und recycelbare Edelstahlkonstruktion
Korrosionsbeständige Innenoberfläche
Geeignet für kompatible Trinkwassersysteme
Reduziertes Risiko einer Sekundärkontamination unter geeigneten Hygienebedingungen
Mehrere Edelstahlsorten und Dichtungsmaterialien verfügbar
Die richtigen Nutabmessungen, die Auswahl der Dichtung, die Ausrichtung der Rohre, das Anziehen der Schrauben und die Installationsverfahren sind für eine zuverlässige Leistung von entscheidender Bedeutung. Installateure sollten die angegebenen Installationsanweisungen befolgen und Komponenten verwenden, die mit der ausgewählten Kupplung kompatibel sind.
LIANHE-Rillenkupplungen aus Edelstahl können verwendet werden mit:
Trinkwasser
Kaltes Wasser und heißes Wasser
Abwasser
Brauchwasser
Öl und kompatible flüssige Medien
Gas und kompatible gasförmige Medien
Die Kompatibilität sollte anhand der Edelstahlsorte, des Dichtungsmaterials, der Betriebstemperatur, des Systemdrucks und der chemischen Eigenschaften des transportierten Mediums bewertet werden.
Die Nutkupplung aus Edelstahl kann in einer Vielzahl von Rohrleitungssystemen und Ingenieurprojekten eingesetzt werden, darunter:
Wasserversorgungs- und -verteilungssysteme
Direkte Trinkwasserleitungen
Gasverteilungssysteme
Abwasserrohrsysteme
Umweltschutzpipelines
Dampfsysteme innerhalb des bestätigten Temperaturbereichs
Wärmenetze
Klima- und Kühlwassersysteme
Industrielle Wasserleitungen
Allgemein kompatible Flüssigkeitstransportsysteme
Ingenieur- und Infrastrukturprojekte
Schiffe und Meeresanlagen
Gewerbebauten
Wohngebäude
Krankenhäuser und medizinische Einrichtungen
Hotels und öffentliche Einrichtungen
Umweltschutzausrüstung
Wasseraufbereitungsanlagen
Industrielle Verarbeitungsanlagen
Heizungs- und Klimaprojekte
Vor der Bestellung sollten Kunden das Produktmaterial, die Dichtung, die Druckstufe, den Temperaturbereich, den Nutstandard, den Rohraußendurchmesser und das vorgesehene Medium bestätigen.
LIANHE wendet Produktions- und Qualitätskontrollverfahren bei der Rohmaterialprüfung, beim Rohrschneiden, Formen, Schweißen, Wärmebehandlung, Oberflächenveredelung, Nuten, Druckprüfung, Markierung und Verpackung an.
Verfügbare Zertifikate:
GB/T 19001-2016
ISO 9001:2015
CE-Dokumentation für entsprechende Produkte
Sanitärlizenz
Der tatsächliche Umfang und die Verfügbarkeit des Zertifikats sollten entsprechend dem ausgewählten Produkt, der beabsichtigten Anwendung und dem Zielmarkt bestätigt werden.
Mitarbeiter der Qualitätskontrolle führen Zwischen- und Endkontrollen durch. Die Produkte werden vor der Auslieferung überprüft, um sicherzustellen, dass ihre Materialien, Abmessungen, Rillen, Oberflächen, Dichtungsleistung, Markierungen und Verpackung den bestätigten Bestellanforderungen entsprechen.
Überprüfen Sie den Außendurchmesser, die Wandstärke, die Materialqualität und den Oberflächenzustand der eingehenden Rohmaterialien.
Überprüfen Sie nach dem Schneiden die Länge, Schnittposition und den Endzustand des Rohmaterials.
Überprüfen Sie nach der Bearbeitung und Umformung die Nut, den Außendurchmesser, die Wandstärke und andere kritische Abmessungen.
Überprüfen Sie gegebenenfalls die Schweißnahtabmessungen, das Aussehen der Schweißnaht und die Oberflächenqualität nach dem Schweißen und Formen.
Überprüfen Sie nach der Wärmebehandlung die Produktoberfläche, die Abmessungen und den Nutverbindungsbereich.
Überprüfen Sie die Oberflächenqualität nach dem Vibrationspolieren, Magnetpolieren, Beizen oder einer anderen Oberflächenbehandlung.
Führen Sie Hydraulikdruck- und Luftdichtheitsprüfungen gemäß den geltenden Inspektionsanforderungen durch.
Überprüfen Sie vor dem Versand Produktmarkierungen, Mengen, Verpackungsmaterialien, Etiketten und Versandmarkierungen.
Zu den verfügbaren Testverfahren gehören:
Hydrostatischer Drucktest
Luftdichtheitstest
Arbeitsdrucktest
Unterdrucktest
Auszugstest
Kalt- und Heißwasser-Temperaturwechseltest
Hydrostatischer Biege- und Torsionstest
Hydrostatischer Vibrationstest
Hydrostatischer Aufpralltest
Lieferungsinspektion:Materialqualität, Oberflächenzustand, Produktabmessungen, Rillenabmessungen, hydrostatische Leistung, Luftdichtheit, Produktmarkierungen, Menge und Verpackung.
Die anwendbaren Tests und das Probenahmeverhältnis hängen vom ausgewählten Produkt, der geltenden Norm, der beabsichtigten Anwendung und dem bestätigten Inspektionsplan ab.
Prüfberichte und Qualitätsdokumente können entsprechend den bestätigten Produkt- und Auftragsanforderungen bereitgestellt werden, darunter:
EN 10204 3.1 Materialprüfzertifikat
Rohmaterial-Inspektionszertifikat
Gegebenenfalls Röntgenprüfbericht
Bericht über den hydraulischen Dichtungstest
Maß- und Nutinspektionsbericht
Druck- und Luftdichtheitsprüfbericht
Inspektionsbericht Dritter
Weitere projektspezifische Qualitätsdokumente
Der Inspektionsumfang, die Testquoten, die Dokumentationsanforderungen und die Vereinbarungen zur Überwachung durch Dritte sollten vor der Produktion bestätigt werden.

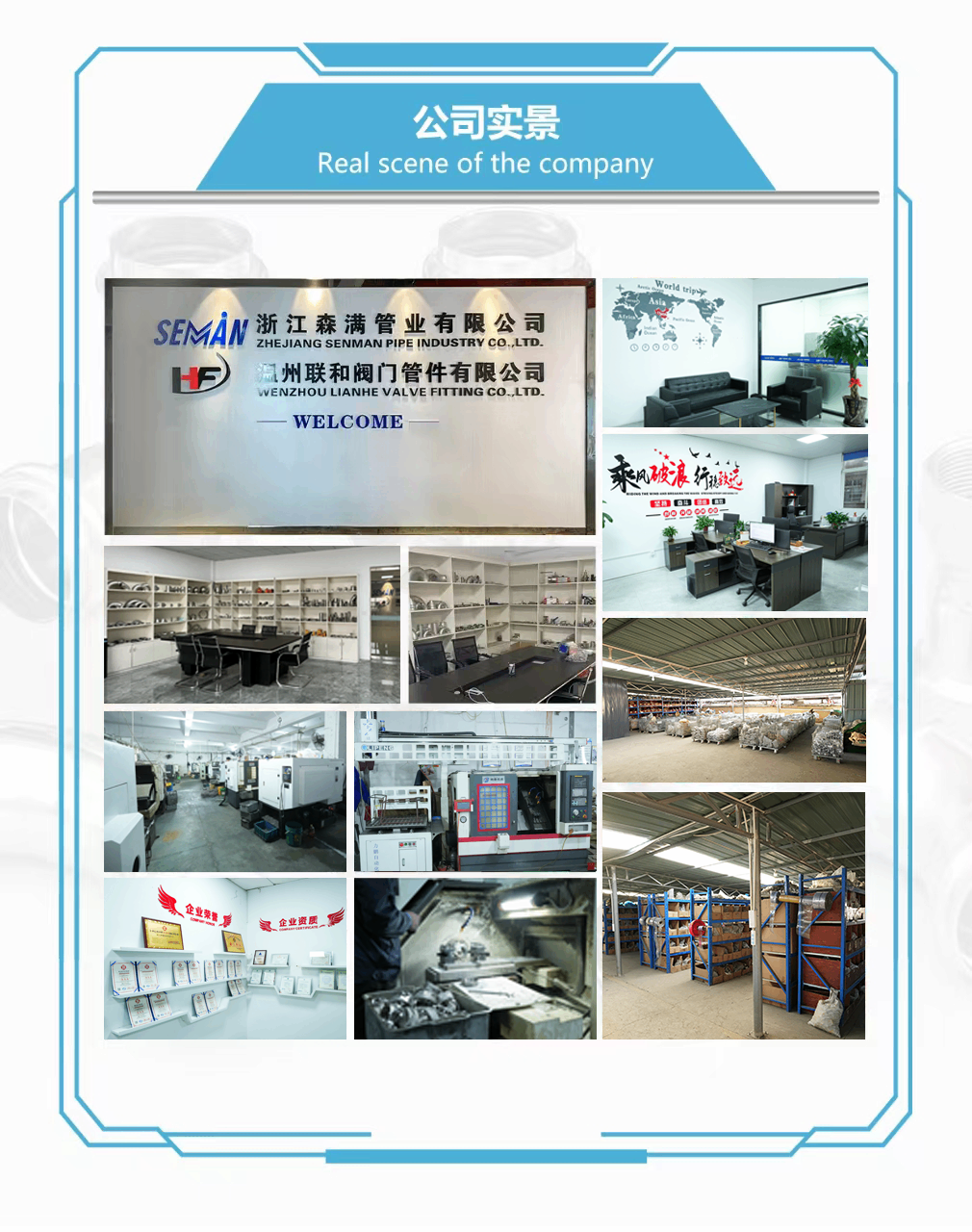

Unser Werk in Wenzhou, Zhejiang, China, ist für die Produktion von Standard- und kundenspezifischen Nut- und Pressfittings aus Edelstahl ausgestattet.
Zur wichtigsten Produktionsausrüstung gehören:
Fünf automatische Rohrschweiß-Produktionslinien
Zwei Laserschneidmaschinen
Fünf Vibrationspoliermaschinen
Zwei Magnetpoliermaschinen
Fünf Luftdichtheits- und Hydraulikprüfeinheiten
Drei Umformmaschinen
Drei Nutmaschinen
Zwei Bohrmaschinen
Zehn CNC-Drehmaschinen
Sechs Endenbearbeitungsmaschinen
Zwei vertikale Hydroformmaschinen
Zwei Hydroformmaschinen in Rahmenbauweise
Zehn Rohrbiegemaschinen
Acht automatische Argon-Lichtbogenschweißmaschinen
Vier hydraulische Ziehmaschinen
Vier hydraulische Hochgeschwindigkeitsstanzmaschinen
Zwei Laserbeschriftungsmaschinen
Zwei Verpackungseinheiten
Andere zugehörige Produktions- und Inspektionsausrüstung
Diese Produktionskapazitäten unterstützen die Materialvorbereitung, mechanische Formgebung, Nuten, Schweißen, Wärmebehandlung, Oberflächenveredelung, Druckprüfung, Markierung, Inspektion und Exportverpackung.
Jede Kupplung ist mit einer Plastiktüte geschützt, um die Belastung durch Staub, Feuchtigkeit und Oberflächenverunreinigungen zu reduzieren. Anschließend werden die Produkte in verstärkten Exportkartons verpackt und bei Bedarf in Holzkisten konsolidiert.
Diese mehrschichtige Verpackung schützt die genuteten Edelstahlkupplungen vor Stößen, Kratzern, Verunreinigungen und Handhabungsschäden während der Lagerung und des internationalen Transports.
Kundenspezifische Kartons, Kundenlogos, Etiketten, Barcodes, Palettenverpackungen und andere Verpackungsanordnungen können gemäß den bestätigten Bestellanforderungen bereitgestellt werden.
Mindestbestellmenge:Normalerweise 5–10 Stück, abhängig von der Produktgröße und dem aktuellen Lagerbestand.
Wir führen Lagerbestände für viele reguläre Produkte und häufig nachgefragte Größen. Für ausgewählte Produkte können bis zu 5.000 Stück verfügbar sein. Da sich die Lagerbestände ständig ändern, sollten bei der Angebotsanfrage die tatsächlichen Mengen und die sofortige Lieferfähigkeit erneut bestätigt werden.
Lieferzeit:Ab Lager lieferbare Produkte in Normalgröße können in der Regel innerhalb von 3–7 Tagen geliefert werden. Bestellungen, die eine Neuproduktion erfordern, dauern normalerweise etwa 25 Tage.
Angebotszeit:Normalerweise innerhalb von drei Arbeitsstunden nach Erhalt der vollständigen Spezifikationen und Mengenanforderungen.
Angebotsgültigkeit:Normalerweise 3–7 Tage, abhängig von den Rohstoffpreisen für Edelstahl, Wechselkursen und aktuellen Marktbedingungen.
Kostenlose Proben:Zur Maßkontrolle und Qualitätsbeurteilung können kostenlos Muster zur Verfügung gestellt werden. Die Kosten für den internationalen Expressversand trägt in der Regel der Empfänger.
Zahlungsbedingungen:Eine Anzahlung von 30 % T/T ist im Voraus erforderlich, der Restbetrag von 70 % T/T wird vor der Lieferung bezahlt. Spezifische Zahlungsmodalitäten können je nach Bestellwert und Kooperationsbedingungen besprochen werden.
Zu den verfügbaren Zahlungsmethoden gehören T/T, Western Union, PayPal und andere einvernehmlich vereinbarte Methoden.
Verfügbare Handelsbedingungen:EXW, FOB, CFR, CIF, DDP und DDU
Die Lieferung der Produkte kann per Seefracht, Luftfracht, Landtransport oder internationalem Expressdienst erfolgen. Die Versandart kann je nach Bestellmenge, Paketvolumen, Zielort, gewünschtem Lieferplan und Transportbudget ausgewählt werden.
Unsere Standardgarantiezeit für die Produktqualität beträgt ein Jahr. Wenn sich während der Garantiezeit ein herstellungsbedingtes Qualitätsproblem bestätigt, untersucht unser Team die Ursache und bietet eine entsprechende technische oder After-Sales-Lösung.
Kunden sollten das Produktmodell, die Bestellnummer, die Nutabmessungen, die Installationsbedingungen, den Betriebsdruck, die Arbeitstemperatur, das transportierte Medium sowie relevante Fotos oder Videos angeben, um die technische Bewertung zu unterstützen.
