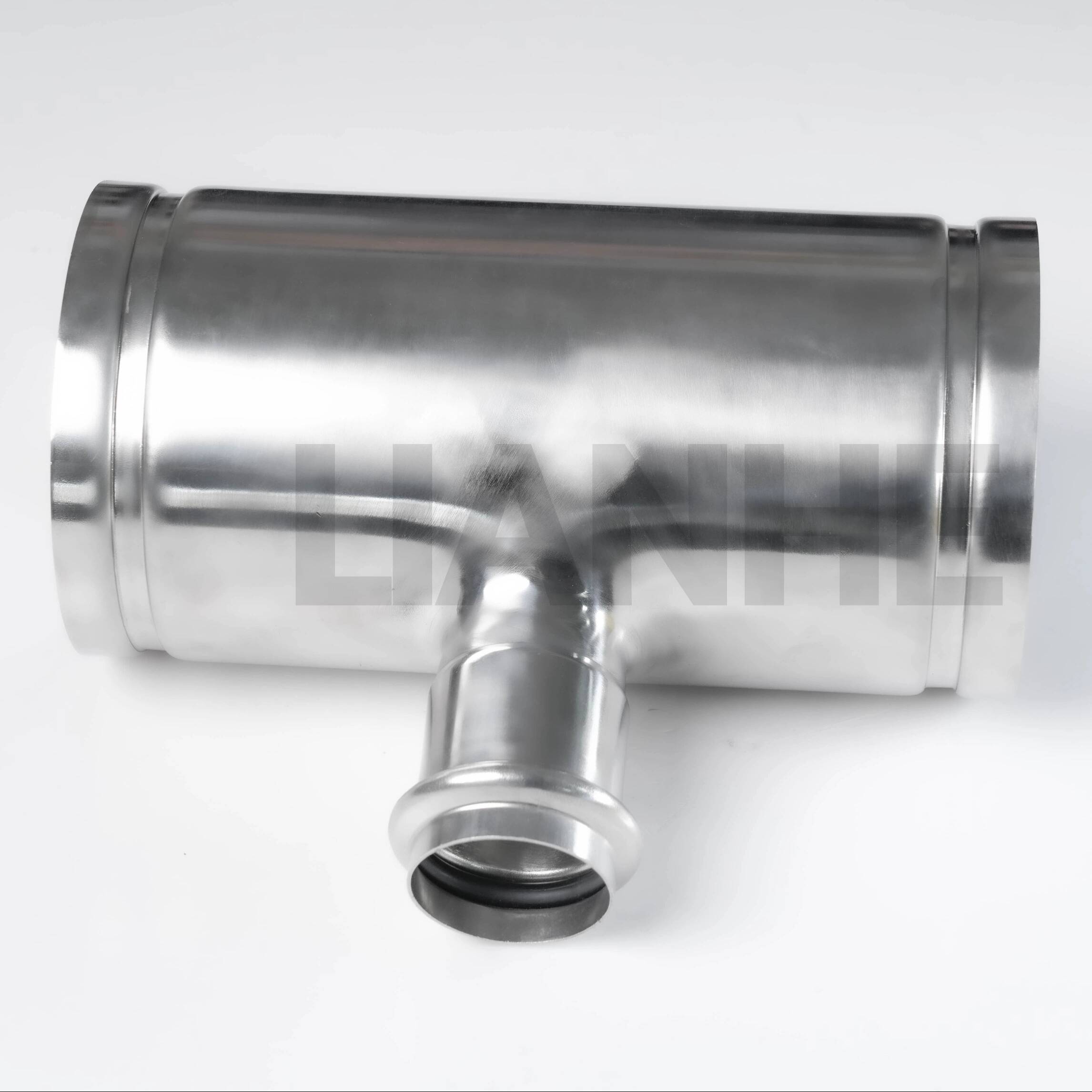

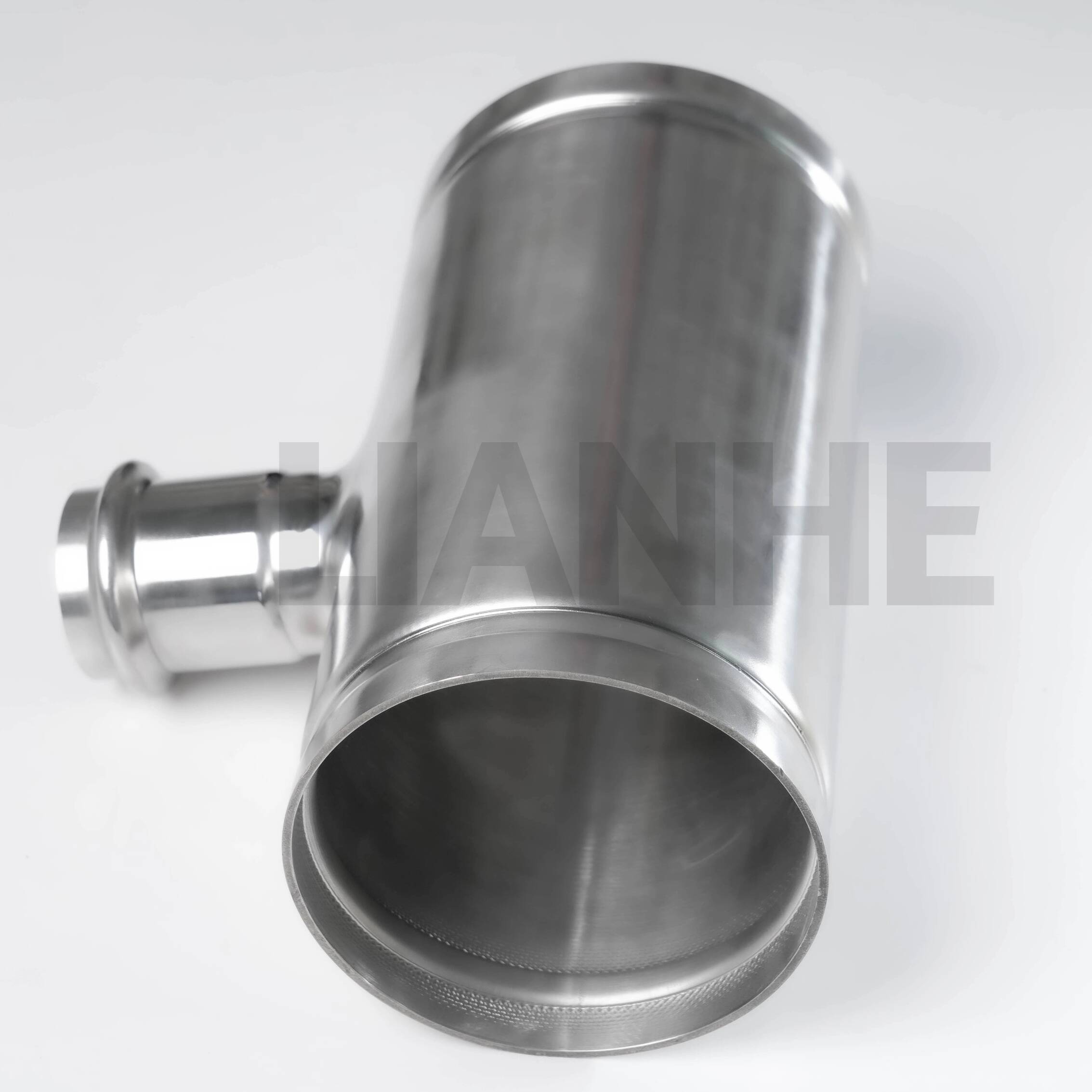

Das LIANHE-Edelstahl-Nut- und Press-T-Stück wurde entwickelt, um eine stabile Abzweigverbindung in anspruchsvollen Wasser-, Gas- und kompatiblen Flüssigkeitsübertragungssystemen herzustellen. Durch die Kombination einer Nutverbindung mit einer Pressverbindung unterstützt der Fitting eine effiziente Rohrleitungsmontage und hilft, verschiedene Rohrabschnitte innerhalb eines Rohrleitungsnetzes zu verbinden.
Seine mechanisch geformte Edelstahlkonstruktion sorgt für zuverlässige Maßhaltigkeit, Korrosionsbeständigkeit und langfristige strukturelle Stabilität. Der stromlinienförmige Innendurchgang trägt zur Reduzierung des Strömungswiderstands bei, während die präzisionsgeformten Anschlussenden eine sichere Installation und zuverlässige Dichtungsleistung unterstützen.
Das Nut- und Press-T-Stück aus Edelstahl ist in Größen von 2" bis 8" (DN50–DN200) erhältlich und eignet sich für Industrieanlagen, Gewerbegebäude, Wohnanlagen, Wasseraufbereitungsprojekte, Heizungsanlagen und andere Rohrleitungsanwendungen mit großem Durchmesser.
Produkttyp:Nut- und Press-T-Stück aus Edelstahl
Größenbereich:2"–8" (DN50–DN200)
Wandstärke:1,0–5,0 mm
Anwendbare Standards:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN und ASME
Verfügbare Materialien:
0Cr18Ni9, SS304, S30408, SUS304 und 1.4301
0Cr17Ni12Mo2, SS316 und SUS316
SS304L, S30403 und 1.4306
SS316L, S31603 und 1.4404
Verbindungstyp:Nut × Pressverbindung
Press-End-Optionen:D-Typ und S-Typ
Nenndruck:PN16
Hydrostatischer Prüfdruck:2,5 MPa
Luftdichtheitsprüfdruck:1,05 MPa
Anwendbarer Dichtungstemperaturbereich:-20°C bis +110°C
Herstellungsprozess:Mechanisch aus Edelstahlrohren geformt
Optionen zur Oberflächenbehandlung:Vibrationspolieren, Magnetpolieren und Beizen
Produktkennzeichnung:LOGO–OD–W.T.–Material. Kundenlogos und individuelle Markierungen können entsprechend den spezifischen Auftragsanforderungen angebracht werden.
Marke:LIANHE
Herkunftsort:Wenzhou, Zhejiang, China
Die tatsächlichen Druck- und Temperaturgrenzen hängen von der Produktgröße, der Wandstärke, der Edelstahlsorte, dem Dichtungsringmaterial, dem transportierten Medium und der geltenden Projektnorm ab.
LIANHE-Nut- und Press-T-Stücke aus Edelstahl sind für den vielseitigen Einsatz in gewerblichen, privaten, kommunalen, maritimen und industriellen Rohrleitungsprojekten konzipiert. Die Kombinationsverbindung hilft Ingenieuren, gerillte Hauptrohrleitungen mit eingepressten Abzweigrohrleitungen zu integrieren und gleichzeitig einen effizienten Installationsprozess aufrechtzuerhalten.
Anwendbare Medien:
Trinkwasser
Kaltes Wasser und heißes Wasser
Abwasser
Brauchwasser
Öl und kompatible flüssige Medien
Gas und kompatible gasförmige Medien
Typische Anwendungsbereiche:
Ingenieur- und Infrastrukturprojekte
Schiffe und Marine-Pipeline-Installationen
Gewerbebauten
Wohngebäude
Krankenhäuser und medizinische Einrichtungen
Hotels und öffentliche Einrichtungen
Umweltschutzausrüstung
Wasseraufbereitungsanlagen
Heizsysteme
Klimaanlagen
Industrielle Verarbeitungsanlagen
Die Armaturen können in Wasserversorgungssystemen, Gasverteilungssystemen, direkten Trinkwasserleitungen, Abwassersystemen, Umweltschutzleitungen, Dampfsystemen, Heizungsleitungen, Klimaanlagennetzen und industriellen Wassersystemen eingesetzt werden.
Vor der Bestellung sollten Kunden die Kompatibilität des Edelstahlmaterials und der Dichtung mit dem transportierten Medium, der Betriebstemperatur, dem Systemdruck und der Installationsumgebung bestätigen.
Das Nut- und Press-T-Stück aus Edelstahl bietet ein praktisches Gleichgewicht aus mechanischer Festigkeit, Korrosionsbeständigkeit, Installationseffizienz und langfristiger Betriebsleistung.
Zu den wichtigsten Produktvorteilen gehören:
Hohe mechanische und Druckfestigkeit
Hervorragende Korrosions- und Oxidationsbeständigkeit
Lange Betriebslebensdauer
Geringer innerer Strömungswiderstand
Gute Vibrations- und seismische Leistung
Zuverlässige Filialverbindung
Umweltfreundliche Edelstahlkonstruktion
Schnelle und bequeme Installation
Geeignet für den verdeckten Einbau, sofern zulässig
Reduzierte Gesamtinstallations- und Wartungskosten
Gute Verschleißfestigkeit
Hygienische Konstruktion für geeignete Trinkwassersysteme
Zuverlässige Dichtungsleistung mit reduziertem Leckagerisiko
Das genutete Ende ermöglicht den bequemen Anschluss an eine kompatible genutete Rohrleitung, während das Pressende eine schnelle mechanische Verbindung mit dem Abzweigrohr ermöglicht. Dieses kombinierte Design kann das Schweißen vor Ort reduzieren, die Installationsverfahren vereinfachen und den Bauzeitplan verkürzen.
Die richtige Rohrvorbereitung, Nutabmessungen, Einstecktiefe, Dichtungsauswahl, Presswerkzeugkalibrierung und Endkontrolle sind für eine zuverlässige Abdichtung und mechanische Leistung von entscheidender Bedeutung.
LIANHE wendet Qualitätskontrollverfahren bei der Rohstoffinspektion, dem Rohrschneiden, der mechanischen Formung, dem Schweißen, der Wärmebehandlung, der Oberflächenveredelung, der Druckprüfung, der Produktkennzeichnung und der Verpackung an.
Verfügbare Zertifikate:
GB/T 19001-2016
ISO 9001:2015
CE-Dokumentation für entsprechende Produkte
Sanitärlizenz
Die Verfügbarkeit und der Umfang der einzelnen Zertifikate sollten je nach ausgewähltem Produkt und angestrebtem Markt bestätigt werden.
Gemäß den vereinbarten Produkt- und Auftragsanforderungen können Inspektionsberichte und Begleitdokumente bereitgestellt werden, darunter:
EN 10204 3.1 Materialprüfzertifikat
Rohmaterial-Inspektionszertifikat
Gegebenenfalls Röntgenprüfbericht
Bericht über den hydraulischen Dichtungstest
Maßkontrollbericht
Inspektionsbericht am Verbindungsende
Inspektionsbericht Dritter
Weitere projektspezifische Qualitätsdokumente
Der Inspektionsumfang, das Testverhältnis, die Dokumentenanforderungen und die Vereinbarungen zur Begutachtung durch Dritte sollten vor der Produktion bestätigt werden.
Zu den verfügbaren Produkttests gehören:
Hydrostatischer Drucktest
Luftdichtheitstest
Arbeitsdrucktest
Unterdrucktest
Auszugstest
Kalt- und Heißwasser-Temperaturwechseltest
Hydrostatischer Biege- und Torsionstest
Hydrostatischer Vibrationstest
Hydrostatischer Aufpralltest
Lieferungsinspektion:Material, Oberflächenzustand, Produktabmessungen, Sockel- und Nutabmessungen, hydrostatische Leistung, Luftdichtheit, Produktkennzeichnung, Mengen und Verpackung.
Die anwendbaren Tests hängen von der Produktspezifikation, der geltenden Norm, der beabsichtigten Anwendung und dem bestätigten Inspektionsplan ab.
Das Qualitätskontrollpersonal führt während der gesamten Produktion Inprozess- und Endkontrollen durch. Die Produkte werden vor der Auslieferung überprüft, um sicherzustellen, dass ihre Materialien, Abmessungen, Anschlussenden, Oberflächen und Verpackung den bestätigten Bestellanforderungen entsprechen.
Überprüfen Sie den Außendurchmesser, die Wandstärke, die Materialqualität und den Oberflächenzustand der eingehenden Rohmaterialien.
Überprüfen Sie nach dem Schneiden die Länge, Schnittposition und den Endzustand des Rohmaterials.
Überprüfen Sie nach der Bearbeitung und mechanischen Umformung die Fassung, die Nut, den Außendurchmesser und die Wandstärke.
Überprüfen Sie die Schweißnahtabmessungen, das Aussehen der Schweißnaht und die Oberflächenqualität nach dem Schweißen und Formen.
Überprüfen Sie nach der Wärmebehandlung Oberfläche, Abmessungen, Nut und Muffe.
Überprüfen Sie die Oberflächenqualität nach dem Vibrationspolieren, Magnetpolieren, Beizen oder einer anderen Oberflächenbehandlung.
Führen Sie Hydraulikdruck- und Luftdichtheitsprüfungen gemäß den geltenden Inspektionsanforderungen durch.
Überprüfen Sie vor dem Versand Produktmarkierungen, Mengen, Etiketten, Verpackungsmaterialien und Versandmarkierungen.
Unsere Produktionsstätte ist für die stabile Produktion von Edelstahl-Pressfittings und genuteten Rohrformstücken für standardmäßige und kundenspezifische internationale Projekte ausgestattet.
Zur Produktionsausrüstung gehören fünf automatische Produktionslinien zum Rohrschweißen, zwei Laserschneidmaschinen, fünf Vibrationspoliermaschinen, zwei Magnetpoliermaschinen, fünf Luftdichtheits- und Hydraulikprüfeinheiten, drei Umformmaschinen, drei Nutmaschinen, zwei Bohrmaschinen, zehn CNC-Drehmaschinen und sechs Endenbearbeitungsmaschinen.
Zur weiteren Ausrüstung gehören zwei vertikale Hydroformmaschinen, zwei rahmenartige Hydroformmaschinen, zehn Rohrbiegemaschinen, acht automatische Argon-Lichtbogenschweißmaschinen, vier hydraulische Ziehmaschinen, vier hydraulische Hochgeschwindigkeitsstanzmaschinen, zwei Lasermarkierungsmaschinen, zwei Verpackungseinheiten und andere zugehörige Fertigungs- und Prüfgeräte.
Umfangreiche Kenntnisse internationaler Märkte und die Fähigkeit, unterschiedliche technische Anforderungen zu unterstützen.
Direkte Fertigung in unserer eigenen Fabrik in Wenzhou, Zhejiang, China.
Ein erfahrenes Technik- und Produktionsteam, das sich auf die Aufrechterhaltung einer gleichbleibenden Produktqualität konzentriert.
Effektive Fertigungs- und Kostenkontrollsysteme, die für wettbewerbsfähige Fabrikpreise sorgen.
Umfangreiche Erfahrung in der Produktion, im Qualitätsmanagement und im internationalen Vertrieb von Pressfittings aus Edelstahl.
OEM- und ODM-Dienste sind verfügbar. Produkte können gemäß Kundenzeichnungen, Mustern, technischen Spezifikationen, Produktkennzeichnungen, Verpackungsdesigns und Prüfanforderungen hergestellt werden.
Jedes Produkt ist mit einer Plastiktüte geschützt, um die Belastung durch Staub, Feuchtigkeit und Oberflächenverunreinigungen zu reduzieren. Anschließend werden die Beschläge in verstärkte Exportkartons verpackt und bei Bedarf in Holzkisten konsolidiert.
Kundenspezifische Kartons, Kundenlogos, Etiketten, Barcodes, Palettenverpackungen und andere Verpackungsanordnungen können gemäß den bestätigten Bestellanforderungen geliefert werden.
Verfügbare Handelsbedingungen:EXW, FOB, CFR, CIF, DDP und DDU
Die Lieferung der Produkte kann per Seefracht, Luftfracht, Landtransport oder internationalem Expressdienst erfolgen.
Lieferzeit:Ab Lager lieferbare Produkte in Normalgröße können in der Regel innerhalb von 3–7 Tagen geliefert werden. Bestellungen, die eine Neuproduktion erfordern, dauern normalerweise etwa 25 Tage.
Der tatsächliche Lieferplan hängt von den Produktspezifikationen, der Menge, der Materialverfügbarkeit, den Inspektionsanforderungen, der kundenspezifischen Verpackung und dem aktuellen Produktionsplan der Fabrik ab.
HS-Code: 7307230000
Mindestbestellmenge:Normalerweise 5–10 Stück, abhängig von der Produktgröße und dem aktuellen Lagerbestand.
Wir haben viele reguläre Produkte und häufig nachgefragte Größen auf Lager. Für ausgewählte Produkte können bis zu 5.000 Stück verfügbar sein, was flexible Bestellmengen und kurze Lieferzeiten ermöglicht. Der tatsächliche Lagerbestand sollte bei der Angebotsanfrage erneut bestätigt werden.
Zahlungsbedingungen:Eine Anzahlung von 30 % T/T ist im Voraus erforderlich, der Restbetrag von 70 % T/T wird vor der Lieferung bezahlt. Spezifische Zahlungsbedingungen können je nach Bestellung besprochen werden.
Zu den verfügbaren Zahlungsmethoden gehören T/T, Western Union, PayPal und andere einvernehmlich vereinbarte Methoden.
Angebotszeit:Normalerweise innerhalb von drei Arbeitsstunden nach Erhalt der vollständigen Produktspezifikationen und Mengenanforderungen.
Angebotsgültigkeit:Normalerweise 3–7 Tage, abhängig von den Rohstoffpreisen für Edelstahl, Wechselkursen und aktuellen Marktbedingungen.
Kostenlose Proben:Zur Maßkontrolle und Qualitätsbeurteilung können kostenlos Muster zur Verfügung gestellt werden. Die Kosten für den internationalen Expressversand trägt in der Regel der Empfänger.
Unsere Standardgarantiezeit für die Produktqualität beträgt ein Jahr. Wenn sich während der Garantiezeit ein herstellungsbedingtes Qualitätsproblem bestätigt, untersucht unser Team die Ursache und bietet eine entsprechende technische oder After-Sales-Lösung.
Kunden sollten das Produktmodell, die Bestellnummer, die Installationsbedingungen, den Betriebsdruck, die Arbeitstemperatur, das transportierte Medium sowie relevante Fotos oder Videos angeben, um die technische Bewertung zu unterstützen.
