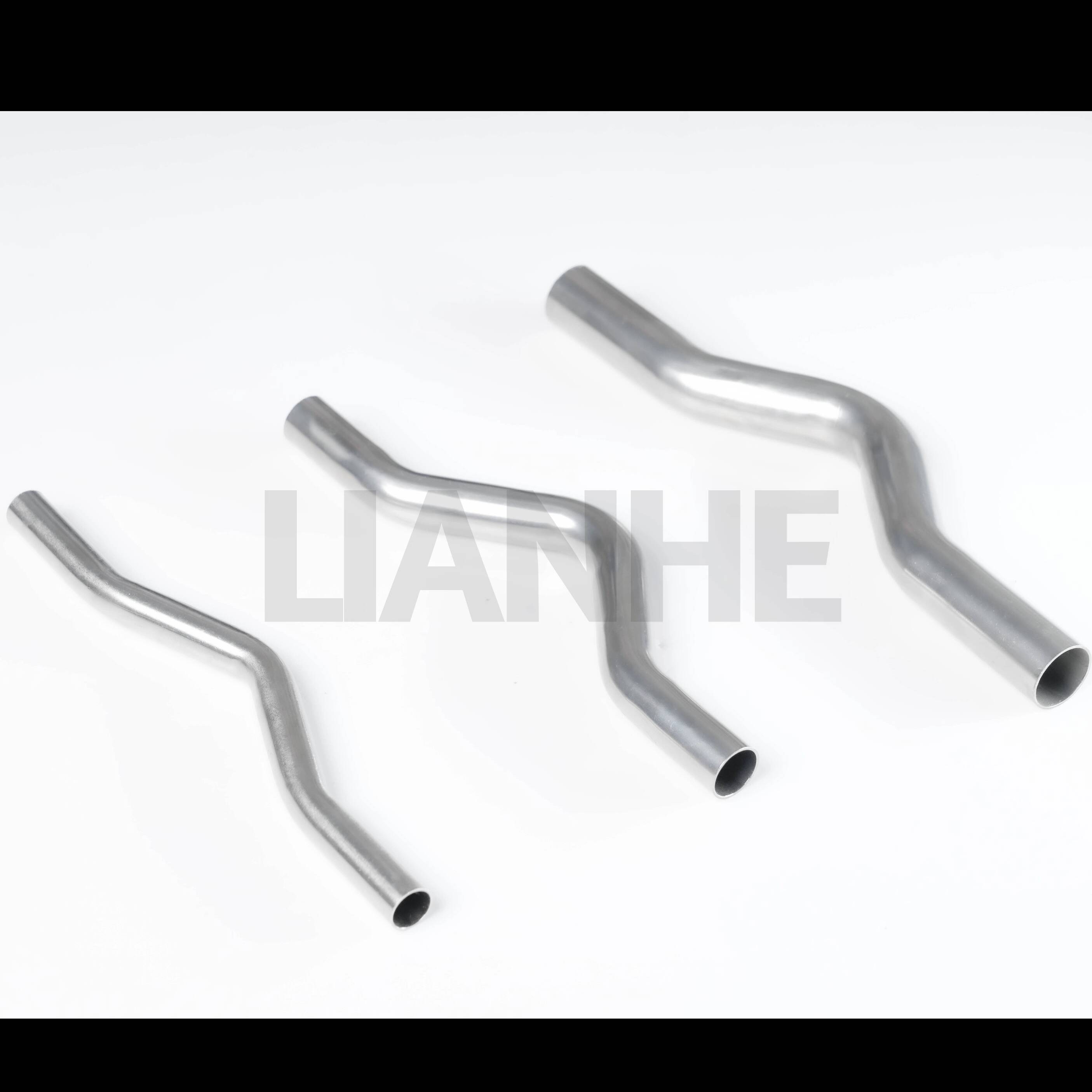

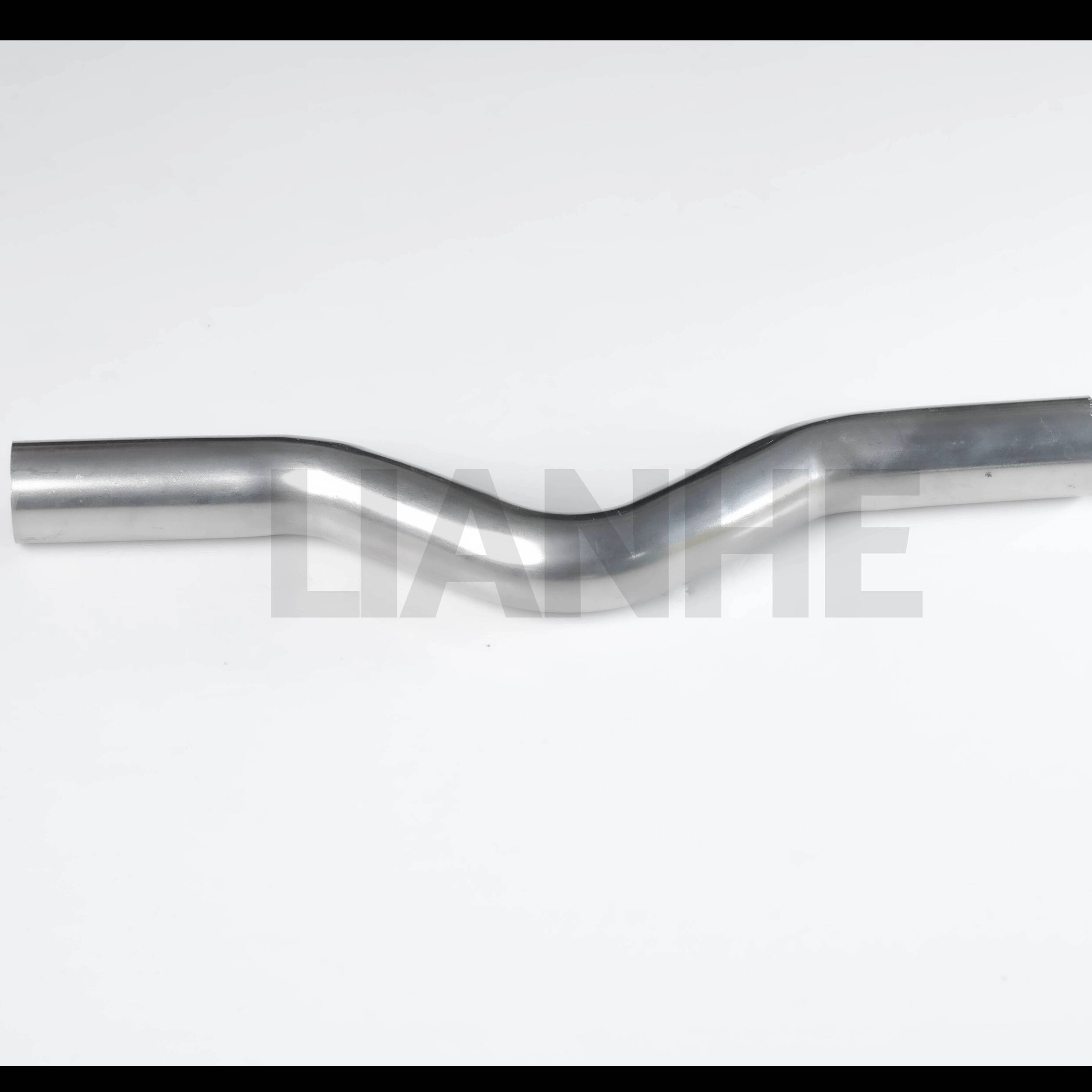

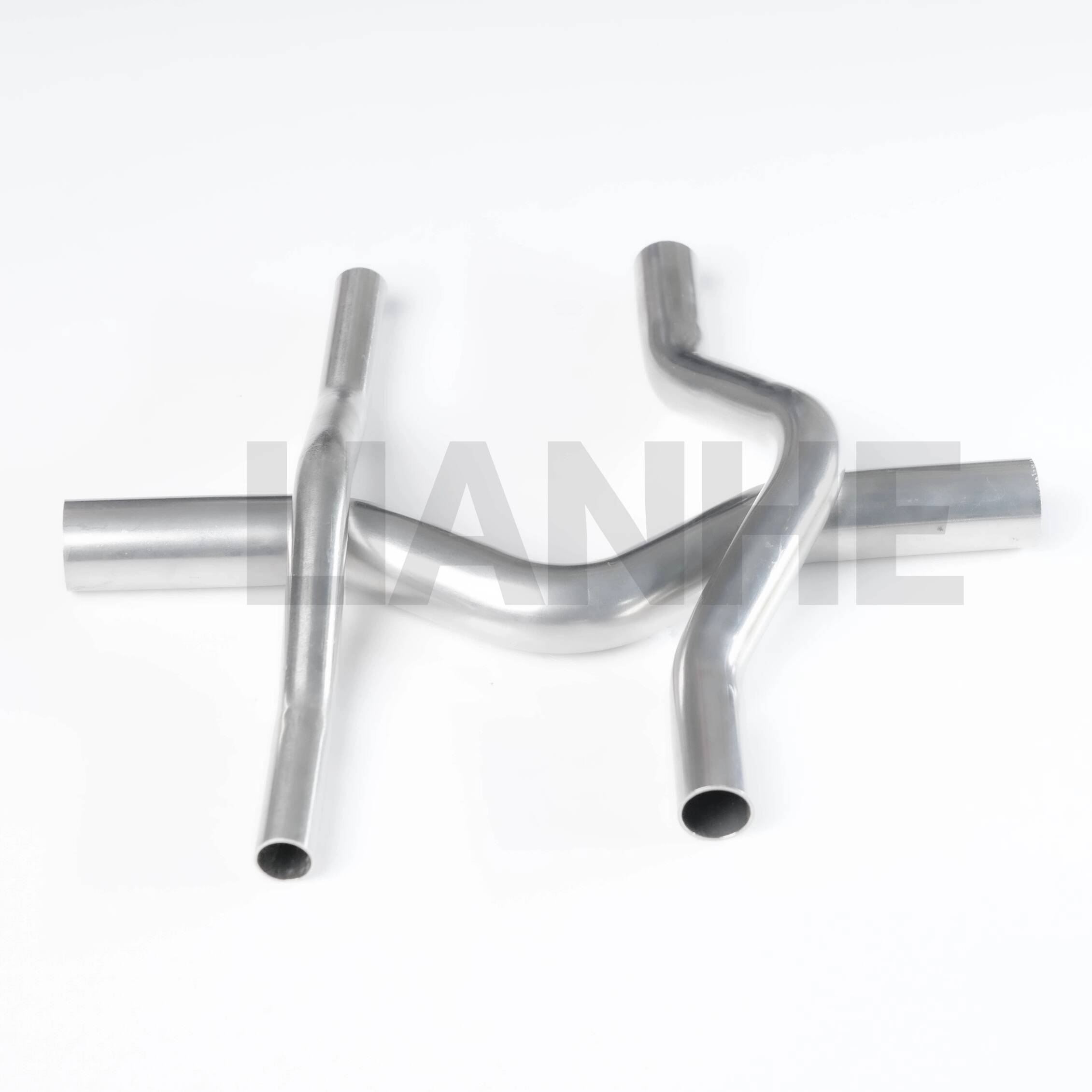

Pressbrückenbogen aus Edelstahl

Technische Spezifikationen

Marke:LIANHE

Größenbereich:1/4"–4" (DN10–DN100)

Wandstärke:0,6–2,0 mm

Verfügbare Materialien:

• SS304, 0Cr18Ni9, S30408, SUS304 und 1.4301

• SS304L, S30403 und 1.4306

• SS316 und 0Cr17Ni12Mo2

• SS316L, S31603 und 1.4404

Anwendbare Standards:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN und ASME

Verbindungsprofile:D-Typ und S-Typ

Werkstoffe der Dichtringe:CIIR, EPDM, PTFE und NBR

Nenndruck:PN16

Hydrostatischer Prüfdruck:2,5 MPa

Luftdichtheitsprüfdruck:1,05 MPa

Temperaturbereich der Dichtung:-20°C bis +110°C, je nach Dichtungsmaterial und Fördermedium

Herstellungsprozess:Mechanisch aus Edelstahlrohren geformt

Oberflächenbehandlung:Vibrationspolieren, Magnetpolieren oder Beizen

Produktkennzeichnung:LOGO + Außendurchmesser + Wandstärke + Material. Kundenspezifische Logos und Markierungen sind verfügbar.

Verpackung:Plastiktüten, Exportkartons und Holzkisten

Zertifikate:GB/T 19001-2016, ISO 9001:2015, CE-Dokumentation für entsprechende Produkte und Sanitärlizenz

HS-Code: 7307230000

Herkunftsort:Wenzhou, Zhejiang, China

Produktbeschreibung

LIANHE stellt Edelstahl-Rohrleitungskomponenten für Wasser, Gas, Heizung, Klimaanlage und kompatible industrielle Flüssigkeitssysteme her.

Die Produkte sind in SS304, SS304L, SS316 und SS316L erhältlich und bieten eine gute Korrosionsbeständigkeit, mechanische Festigkeit und Langzeitleistung unter geeigneten Betriebsbedingungen.

Verbindungsprofile vom Typ D und Typ S sind erhältlich, um den unterschiedlichen Anforderungen an Rohrleitungssysteme und Installationswerkzeuge gerecht zu werden. Je nach Fördermedium, Arbeitsdruck und Temperatur können mehrere Dichtringmaterialien ausgewählt werden.

Hauptmerkmale

• Edelstahlkonstruktion mit guter Korrosionsbeständigkeit

• D-Typ- und S-Typ-Anschlussoptionen

• SS304-, SS304L-, SS316- und SS316L-Materialien

• Optionen für CIIR-, EPDM-, PTFE- und NBR-Dichtungsringe

• Nenndruck PN16

• Mechanisch geformte Konstruktion

• Mehrere Optionen zur Oberflächenbehandlung

• Individuelle Logos und Produktmarkierungen

• Exportverpackung für den internationalen Versand

Vor der Bestellung müssen Anschlussprofil, Dichtring, Material, Druck, Temperatur und Medienverträglichkeit bestätigt werden. D-Typ- und S-Typ-Produkte erfordern möglicherweise unterschiedliche Presswerkzeuge und Backen.

Anwendungen

Geeignet für kompatible Anwendungen in:

• Trinkwassersysteme

• Kalt- und Warmwasserleitungen

• Abwassersysteme

• Industrielle Wasserleitungen

• Heizungs- und Klimaanlagen

• Gewerbe- und Wohngebäude

• Krankenhäuser und Hotels

• Ships and marine installations

• Umweltschutzausrüstung

• Öl- und Gasanlagen, vorbehaltlich technischer Bestätigung

Dampf-, Gas-, Öl- und Trinkwasseranwendungen erfordern geeignete Materialien, Dichtungen, Tests und behördliche Bestätigungen.

Produkttests

Zu den verfügbaren Tests gehören:

• Hydrostatischer Drucktest

• Luftdichtheitstest

• Unterdrucktest

• Auszugstest

• Kalt- und Heißwasser-Temperaturwechseltest

• Hydrostatischer Biege- und Torsionstest

• Hydrostatischer Vibrationstest

• Hydrostatischer Aufpralltest

Die anwendbaren Prüfgegenstände und Probenahmeverhältnisse hängen von der Produktspezifikation, dem Standard und den Bestellanforderungen ab.

Qualitätskontrolle

LIANHE wendet während der gesamten Produktion In-Prozess- und Endkontrollen an:

1. Überprüfen Sie die Qualität des Rohmaterials, den Außendurchmesser und die Wandstärke.

2. Überprüfen Sie nach dem Schneiden die Länge und den Zustand des Rohrendes.

3. Überprüfen Sie die Muffenabmessungen und die Wandstärke nach dem Formen.

4. Überprüfen Sie ggf. die Schweißnahtabmessungen und die Oberflächenqualität.

5. Überprüfen Sie die Produktabmessungen nach der Wärmebehandlung.

6. Überprüfen Sie die Oberflächenqualität nach dem Polieren oder Beizen.

7. Führen Sie Hydraulikdruck- und Luftdichtheitsprüfungen durch.

8. Überprüfen Sie vor dem Versand Produktmarkierungen, Mengen und Verpackung.

Inspektionsdokumente

Zu den verfügbaren Dokumenten gehören:

• EN 10204 3.1 Materialprüfzertifikat

• Rohmaterial-Inspektionszertifikat

• Maßkontrollbericht

• Hydraulik- und Luftdichtheitsprüfbericht

• Gegebenenfalls Röntgenprüfbericht

• Inspektionsbericht Dritter

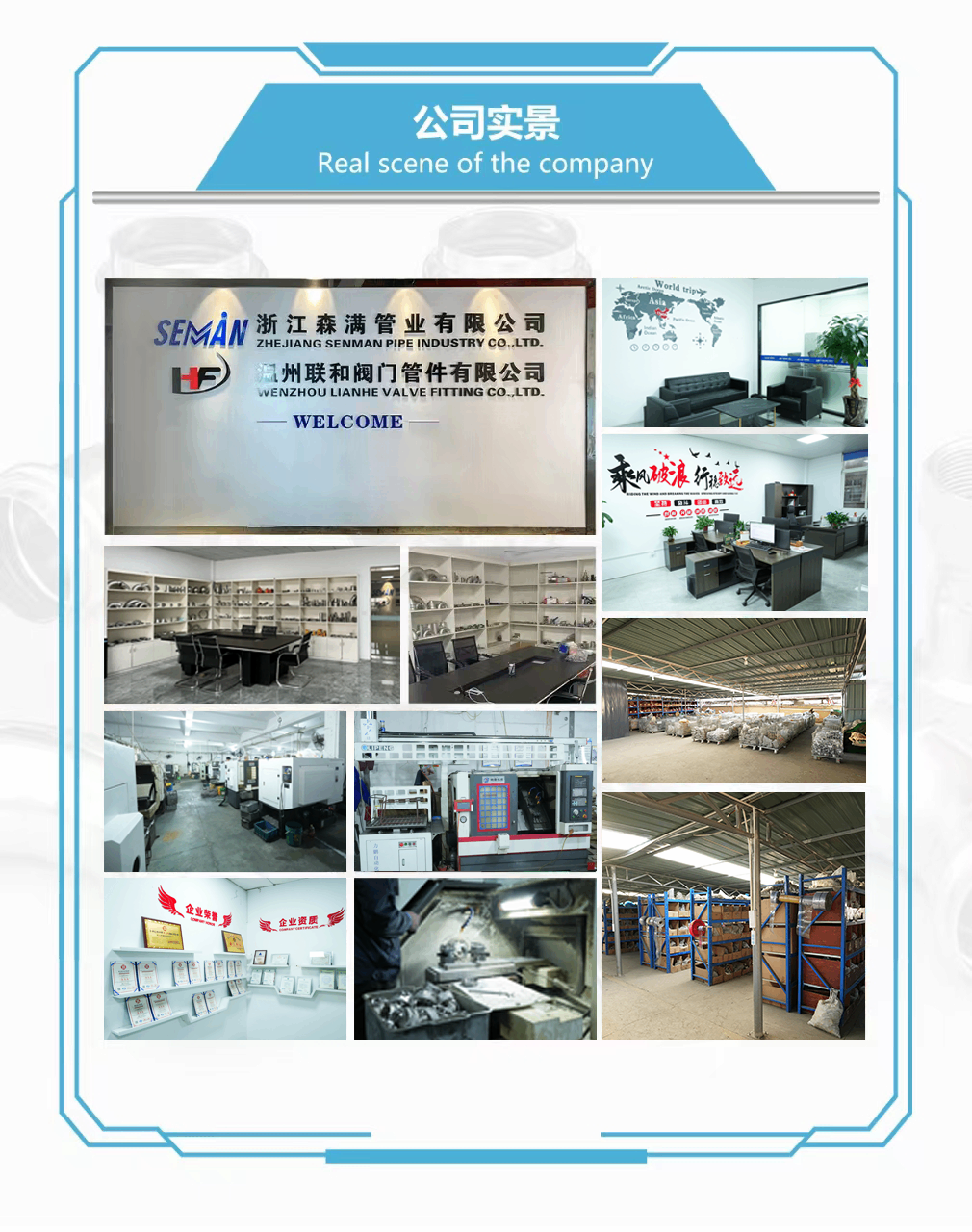

Produktionsfähigkeit

Unsere Fabrik ist mit automatischen Rohrschweißlinien, Laserschneidmaschinen, Umformmaschinen, CNC-Drehmaschinen, Rohrbiegegeräten, Poliermaschinen, Nutgeräten, Hydraulik- und Luftdichtheitsprüfgeräten, Lasermarkierungsmaschinen und Exportverpackungsgeräten ausgestattet.

Bestellinformationen

Mindestbestellmenge:Normalerweise 5–10 Stück, je nach Produktspezifikation und Lagerverfügbarkeit.

Kostenlose Proben:Verfügbar für ausgewählte Standardprodukte; Die Kosten für den Expressversand gehen in der Regel zu Lasten des Empfängers.

Angebotszeit:Normalerweise innerhalb von drei Arbeitsstunden nach Erhalt der vollständigen Spezifikationen.

Lieferzeit:Ungefähr 3–7 Tage für reguläre Produkte, die ab Lager verfügbar sind, und ungefähr 25 Tage für Neuproduktionen.

Zahlungsbedingungen:30 % T/T-Anzahlung und 70 % Restbetrag vor Lieferung. Western Union, PayPal und andere vereinbarte Methoden sind verfügbar.

Versandbedingungen:EXW, FOB, CFR, CIF, DDP und DDU.

Transport:See-, Luft-, Landtransport oder internationaler Express.

Garantie:Ein Jahr gegen bestätigte Herstellungsfehler.

Hersteller:LIANHE
Herkunftsort:Wenzhou, Zhejiang, China
