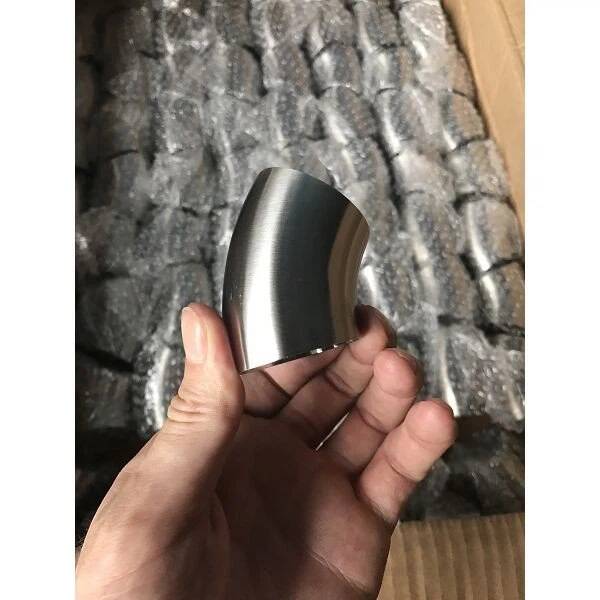

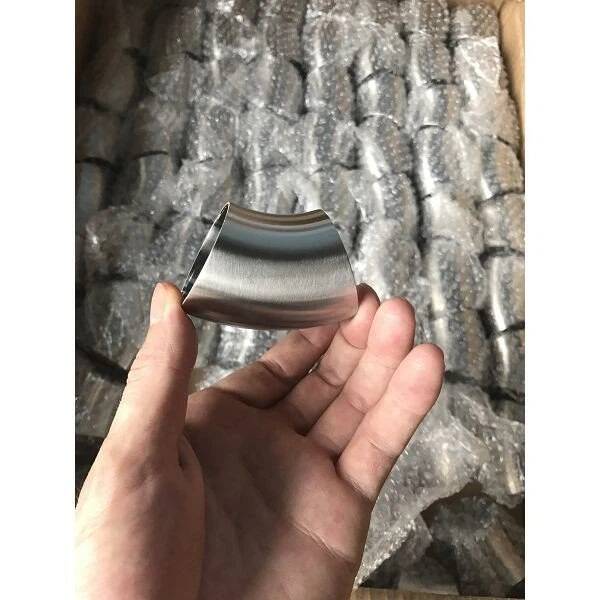

Sanitär-45°-Winkel aus Edelstahl

Produktbeschreibung

Der Sanitär-45°-Winkel von LIANHE aus Edelstahl ist für die Änderung der Strömungsrichtung um 45 Grad in Sanitär- und Hygienerohrsystemen konzipiert. Seine glatte, geschwungene Struktur trägt dazu bei, eine effiziente Flüssigkeitsbewegung aufrechtzuerhalten und gleichzeitig unnötige Turbulenzen und Druckverluste zu reduzieren.

Der aus korrosionsbeständigem Edelstahl gefertigte Sanitärkrümmer eignet sich für Lebensmittel-, Getränke-, Molkerei-, Trinkwasser-, Pharma-, Biotechnologie- und andere kompatible hygienische Verarbeitungsanwendungen.

Zur Anpassung an unterschiedliche Pipeline-Layouts und Installationsraumanforderungen sind Konfigurationen in Lang- und Kurzausführung erhältlich. Je nach Kundenspezifikation können mehrere Größen, Wandstärken, Edelstahlsorten, Maßstandards, Oberflächenveredelungen und kundenspezifische Markierungen geliefert werden.

Technische Spezifikationen

Produktname:Sanitär-45°-Winkel aus Edelstahl

Größenbereich:DN15–DN300

Ellenbogenwinkel:45 Grad

Verfügbare Wandstärken:1,5 mm, 1,65 mm, 2,0 mm, 3,0 mm und 4,0 mm

Die Wandstärke variiert je nach gewählter Größe, Maßstandard, Anschlussmaßen, Betriebsbedingungen und Projektanforderungen.

Verfügbare Materialien:

• SS304 und S30408

• SS304L und S30403

• SS316 und SUS316

• SS316L und S31603

Anwendbare Standards:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 und JIS G 3447

Verfügbare Konfigurationen:Langer Typ und kurzer Typ

Produktkennzeichnung:LOGO–Größe–Material. Produkte können auch nach Kundenwunsch gekennzeichnet werden.

Oberflächenbehandlung:Innen- und Außenpolieren, bis Körnung 320

Standardverpackung:Kunststoffverpackungen, Exportkartons, Schutz für gewebte Taschen und Holzkisten

Zertifikate:GB/T 19001-2016, ISO 9001:2015 und CE-Dokumentation für entsprechende Produkte

Marke:LIANHE

HS-Code: 7307290000

Herkunftsort:Wenzhou, Zhejiang, China

Die endgültige Größe, Wandstärke, Materialqualität, Endabmessungen, Oberflächenbeschaffenheit und die anwendbare Norm sollten entsprechend der beabsichtigten Anwendung und den passenden Rohrleitungskomponenten bestätigt werden.

Produktanwendungen

Der Sanitär-45-Grad-Winkel aus Edelstahl kann in hygienischen Verarbeitungs- und Flüssigkeitstransfersystemen verwendet werden, darunter:

• Trinkwassersysteme

• Rohrleitungen für die Milchverarbeitung

• Ausrüstung für die Milchproduktion

• Bier- und Brauanlagen

• Getränkeverarbeitungslinien

• Anlagen zur Herstellung flüssiger Lebensmittel

• Pharmazeutische Verarbeitungssysteme

• Biotechnologie-Einrichtungen

• Ausrüstung für die Kosmetikproduktion

• Clean-in-Place-Rohrleitungssysteme

• Sanitärtanks und -behälter

• Allgemeine hygienische Flüssigkeitstransferanwendungen

Der 45-Grad-Bogen sorgt für eine allmähliche Änderung der Rohrleitungsrichtung und kann dort eingesetzt werden, wo eine 90-Grad-Kurve nicht erforderlich ist oder die Rohrleitungsanordnung einen sanfteren Richtungsübergang erfordert.

Vor der Bestellung sollten Kunden die Kompatibilität der Edelstahlsorte mit dem transportierten Medium, der Betriebstemperatur, dem Systemdruck, den Reinigungschemikalien und den Hygieneverfahren bestätigen.

Produktvorteile

1. Sanfte 45-Grad-Änderung der Strömungsrichtung

2. Hervorragende Korrosions- und Oxidationsbeständigkeit

3. Lange Betriebslebensdauer

4. Glatte Innenoberfläche mit geringem Strömungswiderstand

5. Reduzierte Turbulenzen im Vergleich zu stärkeren Richtungsänderungen

6. Langlebige und recycelbare Edelstahlkonstruktion

7. Bequeme Installation und Wartung

8. Es sind Konfigurationen mit langer und kurzer Ausführung verfügbar

9. Mehrere Edelstahlsorten verfügbar

10. Geeignet für kompatible Hygieneverarbeitungssysteme

11. Interne und externe polierte Oberflächen

12. Kundenspezifische Markierungen und Verpackungen werden unterstützt

Die glatte Innenfläche trägt dazu bei, die Ansammlung von Prozessrückständen zu reduzieren und erleichtert die routinemäßige Reinigung. Dies unterstützt Anwendungen, bei denen Hygiene, Sauberkeit und Produktreinheit wichtig sind.

Die tatsächliche Hygieneleistung hängt vom gesamten Rohrleitungssystem ab, einschließlich Produktgeometrie, Oberflächenrauheit, Schweißqualität, Dichtungskomponenten, Entwässerungsbedingungen, Installationsverfahren und Reinigungsprozessen.

Long-Type- und Short-Type-Optionen

Langer Typ

The long-type configuration provides a larger bend radius and a more gradual directional transition. It may help reduce turbulence and pressure loss in applications where sufficient installation space is available.

Kurzer Typ

Die kurze Bauform eignet sich für Rohrleitungsanordnungen mit begrenztem Installationsraum. Seine kompakten Abmessungen können die Verlegung um Geräte und andere Rohrleitungskomponenten herum vereinfachen.

Der genaue Mittellinienradius und der Maßunterschied zwischen der langen und kurzen Version sollten gemäß der ausgewählten Norm und Produktzeichnung bestätigt werden.

Maßstandards

Zu den verfügbaren Maßnormen gehören 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 und JIS G 3447.

Diese Normen können unterschiedliche Außendurchmesser, Wandstärken, Biegeradien, Mittellinienabmessungen, Endabmessungen, Toleranzen und Oberflächenanforderungen festlegen.

Produkte, die nach unterschiedlichen Standards hergestellt wurden, sind möglicherweise nicht direkt austauschbar, selbst wenn ihre Nenngrößen ähnlich erscheinen.

Kunden sollten bei der Angebotsanfrage genau den erforderlichen Standard, die Größe, die Wandstärke, den Biegeradius, die Endabmessungen und die passenden Rohrinformationen angeben.

Bei Austausch- oder Wartungsprojekten werden technische Zeichnungen oder physische Muster empfohlen, um die Kompatibilität mit dem vorhandenen Sanitärrohrsystem zu überprüfen.

Oberflächenbehandlung

Die Innen- und Außenflächen können mit einem Verfahren bis zur Körnung 320 poliert werden.

Eine polierte Oberfläche trägt zur Verbesserung der Produktsauberkeit, des Aussehens, der Korrosionsbeständigkeit und der Beständigkeit gegen die Ansammlung von Prozessrückständen bei.

Wenn für ein Projekt eine bestimmte Oberflächenrauheit erforderlich ist, sollten der erforderliche Ra-Wert und der Messort separat angegeben werden. Die Bezeichnung der Polierkörnung allein garantiert keinen festen Ra-Wert.

Je nach Projektanforderungen können zusätzliche Polier-, Passivierungs-, Reinigungs- oder Oberflächenprüfungen durchgeführt werden.

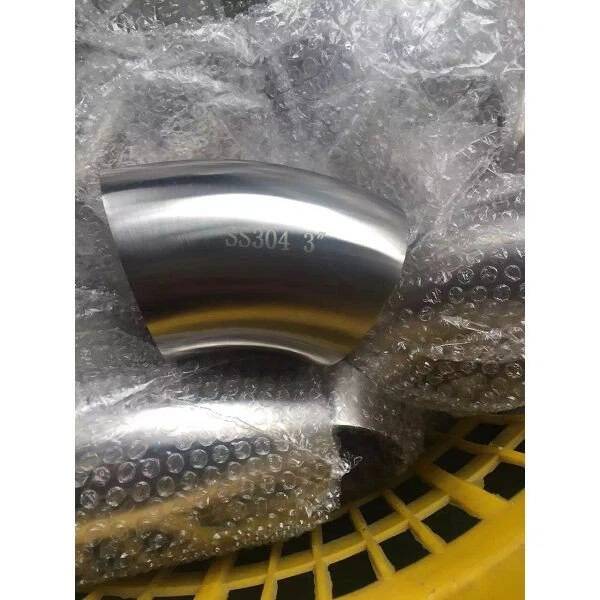

Produktkennzeichnung

Zu den Standard-Produktkennzeichnungen können gehören:

• LIANHE-Logo

• Produktgröße

• Materialqualität aus Edelstahl

• Chargen- oder Rückverfolgbarkeitsinformationen, falls erforderlich

Kundenlogos, Eigenmarken, Projektnummern, Wärmenummern und andere kundenspezifische Markierungen können entsprechend den bestätigten Bestellanforderungen angebracht werden.

Lieferinspektion

Die Produkte werden vor dem Versand geprüft. Die Standard-Lieferinspektion umfasst:

• Materialqualität aus Edelstahl

• Außendurchmesser und Wandstärke

• Ellenbogenwinkel

• Biegeradius und Mittellinienabmessungen

• Endabmessungen

• Zustand der inneren und äußeren Oberfläche

• Gegebenenfalls das Aussehen der Schweißnaht

• Hydrostatische Prüfung, sofern erforderlich

• Produktmarkierungen

• Mengen und Verpackung

Zusätzliche Prüfpunkte können entsprechend der geltenden Norm, der beabsichtigten Anwendung und den Kundenanforderungen angeordnet werden.

Fabrikinspektionsberichte und Zertifikate

Prüfberichte und unterstützende Qualitätsdokumente können gemäß den bestätigten Spezifikationen und Bestellanforderungen bereitgestellt werden, einschließlich:

• EN 10204 3.1 Materialprüfzertifikat

• Rohmaterial-Inspektionszertifikat

• Gegebenenfalls Röntgenprüfbericht

• Gegebenenfalls hydraulischer Prüfbericht

• Maßkontrollbericht

• Prüfbericht zur Oberflächenbeschaffenheit

• Inspektionsbericht Dritter

• Weitere projektspezifische Qualitätsdokumente

Der erforderliche Inspektionsumfang, das Testverhältnis, die Dokumentation, die Anforderungen an die Oberflächenbeschaffenheit und die Vereinbarungen zur Überwachung durch Dritte sollten vor der Produktion bestätigt werden.

Produktqualitätskontrolle

LIANHE wendet prozessbegleitende und abschließende Inspektionsverfahren während der Rohmaterialvorbereitung, des Schneidens, Formens, der maschinellen Bearbeitung, des Schweißens, der Oberflächenveredelung, der Prüfung, der Markierung und der Verpackung an.

Zu den wichtigsten Qualitätskontrollverfahren gehören:

1. Prüfung des Außendurchmessers, der Wandstärke, der Materialgüte, der Dokumentation und des Oberflächenzustands der eingehenden Rohmaterialien.

2. Überprüfung der Länge, Schnittposition und des Endzustands der Rohmaterialien nach dem Schneiden.

3. Prüfung des Außendurchmessers, der Wandstärke, des Bogenwinkels, des Biegeradius, der Endabmessungen und anderer wichtiger Messungen nach der Bearbeitung und Umformung.

4. Gegebenenfalls Überprüfung der Schweißnahtabmessungen, des Aussehens der Schweißnaht, der Ausrichtung und der Oberflächenqualität nach dem Schweißen.

5. Inspektion der Innen- und Außenflächen nach dem Polieren und anderen Oberflächenbehandlungsverfahren.

6. Durchführung von hydrostatischen oder Luftdichtheitsprüfungen gemäß den geltenden Produkt- und Inspektionsanforderungen.

7. Überprüfen Sie Produktmarkierungen, Mengen, Verpackungsmaterialien, Etiketten und Versandmarkierungen vor dem Versand.

Produkte werden nach Abschluss der geltenden Inspektionsverfahren zur Lieferung freigegeben.

Verpackung

Jeder hygienische 45-Grad-Winkel ist durch eine Kunststoffverpackung geschützt, um die Belastung durch Staub, Feuchtigkeit, Kratzer und Oberflächenverunreinigungen zu reduzieren.

Anschließend werden die Produkte in Exportkartons verpackt, bei Bedarf mit einem gewebten Beutelschutz umwickelt und für den internationalen Transport in Holzkisten konsolidiert.

Kundenspezifische Kartons, Kundenlogos, Etiketten, Barcodes, Palettenverpackungen und andere Exportverpackungsanordnungen können gemäß den bestätigten Anforderungen bereitgestellt werden.

Mindestbestellmenge und Lagerbestand

Mindestbestellmenge:Normalerweise 5–10 Stück, abhängig von Produktgröße, Material, Maßstandard und aktuellem Lagerbestand.

Wir führen Lagerbestände für viele reguläre Produkte und häufig nachgefragte Größen. Für ausgewählte Produkte können bis zu 5.000 Stück verfügbar sein.

Da sich die Lagerbestände ständig ändern, sollten bei der Angebotsanfrage die tatsächlichen Lagerbestände und die sofortige Lieferverfügbarkeit erneut bestätigt werden.

Muster und Angebote

Kostenlose Proben:Zur Maßkontrolle und Qualitätsbeurteilung können kostenlos Muster zur Verfügung gestellt werden. Die Kosten für den internationalen Expressversand trägt in der Regel der Empfänger.

Angebotszeit:Normalerweise innerhalb von drei Arbeitsstunden nach Erhalt der vollständigen Informationen zu Größe, Material, Maßstandard, Wandstärke, Menge und Lieferung.

Angebotsgültigkeit:Normalerweise 3–7 Tage, abhängig von den Rohstoffpreisen für Edelstahl, Wechselkursen und aktuellen Marktbedingungen.

Lieferzeit

Ab Lager lieferbare Produkte in Normalgröße können in der Regel innerhalb von 3–7 Tagen geliefert werden.

Bestellungen, die eine Neuproduktion erfordern, dauern normalerweise etwa 25 Tage. Der tatsächliche Lieferplan hängt von der ausgewählten Größe, dem Material, dem Maßstandard, der Bestellmenge, den Prüfanforderungen, der Verpackung und dem aktuellen Produktionsplan des Werks ab.

Kundendienst

Unsere Standardgarantiezeit für die Produktqualität beträgt ein Jahr.

Wenn sich während der Garantiezeit ein herstellungsbedingtes Qualitätsproblem bestätigt, untersucht unser Team die Ursache und bietet eine entsprechende technische oder After-Sales-Lösung.

Kunden sollten zur Unterstützung der technischen Bewertung die Bestellnummer, die Produktgröße, die Materialqualität, den Maßstandard, die Wandstärke, die Installationsbedingungen, das transportierte Medium sowie relevante Fotos oder Videos angeben.

Hersteller:LIANHE
Herkunftsort:Wenzhou, Zhejiang, China
