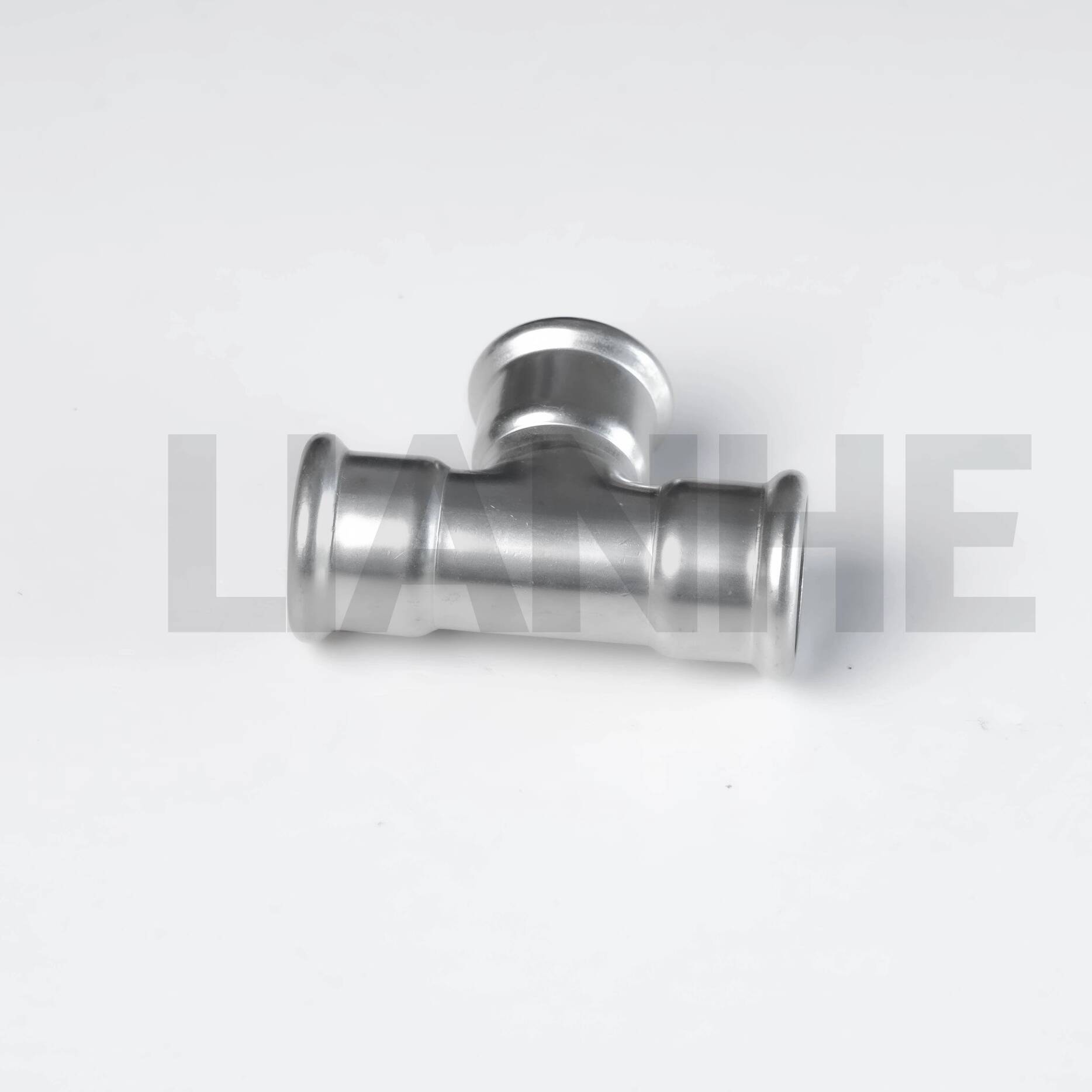

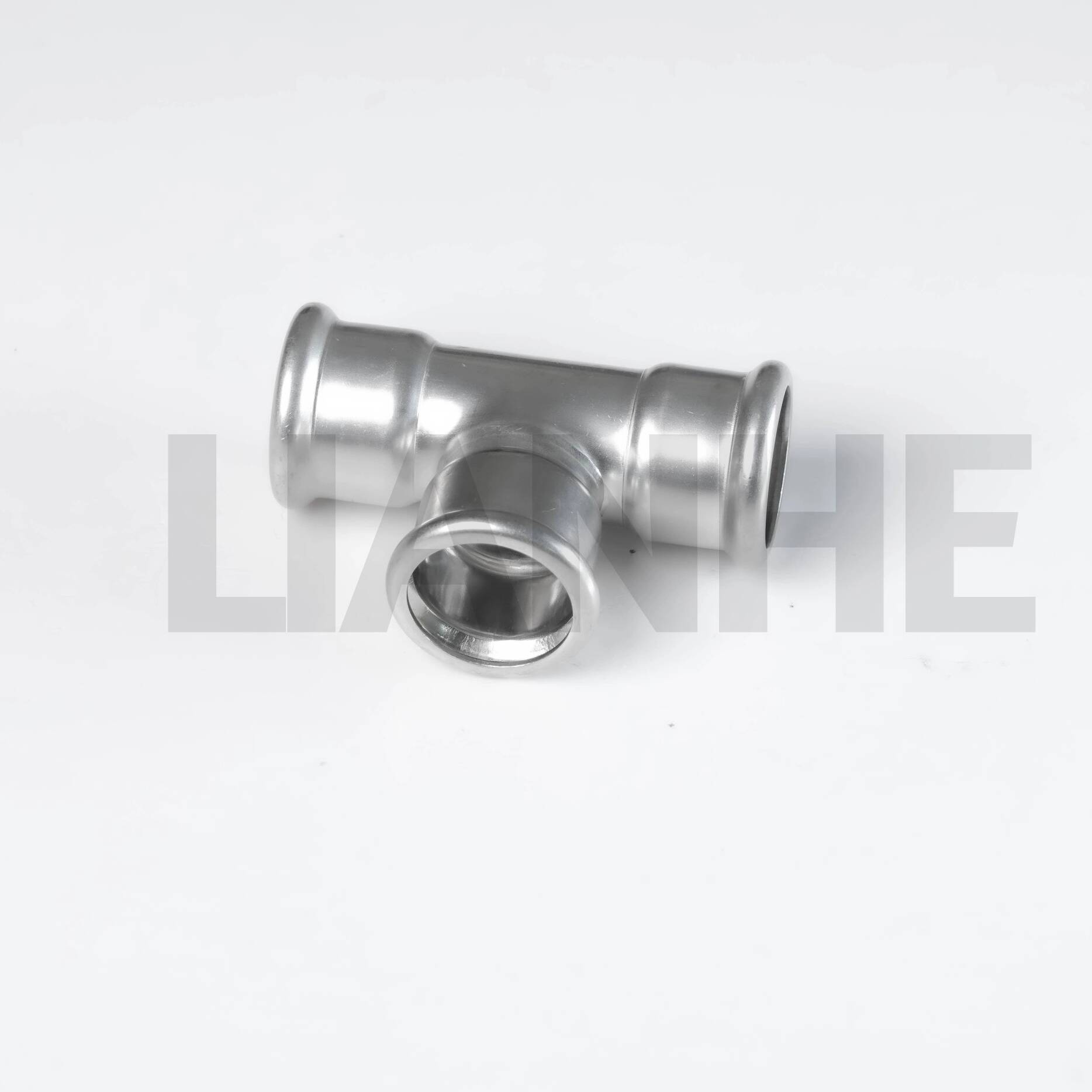

Edelstahl-D-Typ-Press-Gleich-T-Stück

Produktbeschreibung

Das D-Type Press Equal T-Stück aus Edelstahl von LIANHE bietet drei Pressverbindungen derselben Nenngröße zum Verteilen oder Kombinieren kompatibler Flüssigkeiten in einem Rohrleitungssystem.

Seine flammenfreie Pressverbindung vereinfacht die Installation und reduziert die Notwendigkeit von Schweißen oder Gewindeschneiden vor Ort. Die Edelstahlkonstruktion bietet Korrosionsbeständigkeit, mechanische Festigkeit und lange Lebensdauer.

Technische Spezifikationen

Größenbereich:1/4"–4" (DN10–DN100)

Wandstärke:0,6–2,0 mm

Anwendbare Standards:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN und ASME

Verfügbare Materialien:

• 0Cr18Ni9, SS304, S30408, SUS304 und 1.4301

• 0Cr17Ni12Mo2, SS316 und SUS316

• SS304L, S30403 und 1.4306

• SS316L, S31603 und 1.4404

Werkstoffe der Dichtringe:CIIR, EPDM, PTFE und NBR

Verbindungstyp:D-Typ-Pressverbindung an drei Enden

Nenndruck:PN16

Hydrostatischer Prüfdruck:2,5 MPa

Luftdichtheitsprüfdruck:1,05 MPa

Temperaturbereich der Dichtung:-20°C bis +110°C, je nach gewähltem Material und Medium

Herstellungsprozess:Mechanisch aus Edelstahlrohren geformt

Oberflächenbehandlung:Vibrationspolieren, Magnetpolieren oder Beizen

Produktkennzeichnung:LOGO + Außendurchmesser + Wandstärke + Material. Kundenspezifische Markierungen sind verfügbar.

Verpackung:Plastiktüten, Exportkartons und Holzkisten

Zertifikate:GB/T 19001-2016, ISO 9001:2015, CE-Dokumentation für entsprechende Produkte und Sanitärlizenz

Marke:LIANHE

HS-Code: 7307230000

Herkunftsort:Wenzhou, Zhejiang, China

Anwendungen

Geeignet für kompatible Trinkwasser-, Kalt- und Warmwasser-, Abwasser-, Brauchwasser-, Öl- und Gassysteme.

Typische Anwendungen sind:

• Wasserversorgungs- und Entwässerungssysteme

• Heizungs- und Klimaanlagen

• Gasleitungssysteme

• Industrielle Wasserleitungen

• Gewerbe- und Wohngebäude

• Schiffe, Krankenhäuser und Hotels

• Umweltschutzprojekte

Produktvorteile

1. Drei gleich große Pressanschlüsse

2. Schnelle, flammenfreie Installation

3. Gute Korrosionsbeständigkeit

4. Geringer Strömungswiderstand

5. Zuverlässige Abdichtung bei korrekter Montage

6. Gute Vibrationsfestigkeit

7. Reduzierte Installationszeit und Arbeitskosten

8. Mehrere Materialien und Dichtungsringe verfügbar

Installationsanweisungen

1. Schneiden Sie das Edelstahlrohr mit einem geeigneten Rohrschneider rechtwinklig ab.

2. Entfernen Sie innere und äußere Grate, um Schäden am Dichtring zu vermeiden.

3. Reinigen Sie das Rohrende und den Fittingstutzen.

4. Stellen Sie sicher, dass der Dichtungsring richtig positioniert und unbeschädigt ist.

5. Markieren Sie die erforderliche Einstecktiefe am Rohr.

6. Führen Sie das Rohr vollständig in die Muffe ein.

7. Verwenden Sie ein Presswerkzeug und eine Backe, die mit dem angegebenen D-Profil kompatibel sind.

8. Schließen Sie den Presszyklus ab und überprüfen Sie die Verbindung visuell.

9. Führen Sie eine Druck- oder Dichtheitsprüfung gemäß der geltenden Norm durch.

Verwenden Sie keine Backe mit S-, V- oder M-Profil, es sei denn, die Kompatibilität mit dem Produkt wurde bestätigt.

Qualitätskontrolle

1. Prüfung der Rohstoffqualität, des Außendurchmessers und der Wandstärke

2. Schneiden und Rohrendenprüfung

3. Muffen- und Maßkontrolle nach der Umformung

4. Gegebenenfalls Schweißnaht- und Oberflächenprüfung

5. Inspektion nach Wärmebehandlung und Oberflächenveredelung

6. Prüfung von Hydraulikdruck und Luftdichtheit

7. Produktkennzeichnung und Verpackungsinspektion

Zu den verfügbaren Dokumenten gehören EN 10204 3.1 Materialprüfzertifikate, Rohstoffzertifikate, Maßberichte, hydraulische Prüfberichte und Inspektionsberichte Dritter. Gegebenenfalls können Röntgenprüfberichte vorgelegt werden.

Kommerzielle Bedingungen

Mindestbestellmenge:Normalerweise 5–10 Stück, je nach Größe und Lagerverfügbarkeit.

Kostenlose Proben:Verfügbar für ausgewählte Standardprodukte; Expressgebühren trägt in der Regel der Empfänger.

Angebotszeit:Normalerweise innerhalb von drei Arbeitsstunden.

Angebotsgültigkeit:Normalerweise 3–7 Tage.

Lieferzeit:Ungefähr 3–7 Tage für reguläre Produkte, die ab Lager verfügbar sind, und ungefähr 25 Tage für Neuproduktionen.

Zahlungsbedingungen:30 % T/T-Anzahlung und 70 % Restbetrag vor Lieferung.

Versandbedingungen:EXW, FOB, CFR, CIF, DDP und DDU. Die Lieferung kann per See-, Luft-, Landtransport oder internationalem Express erfolgen.

Garantie:Ein Jahr gegen bestätigte Herstellungsfehler.

Hersteller:LIANHE
Herkunftsort:Wenzhou, Zhejiang, China
