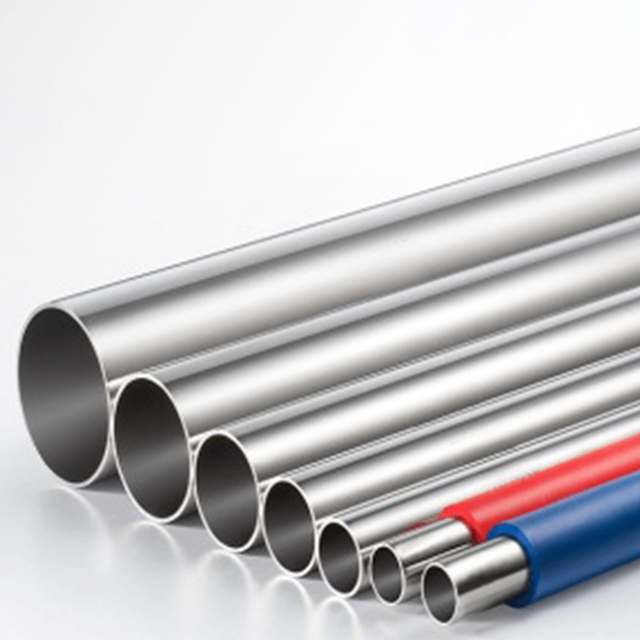

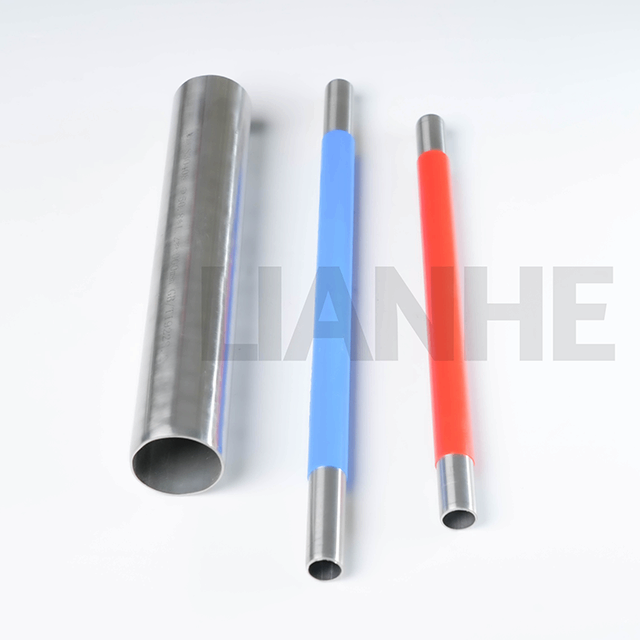

Wasserpfeife aus Edelstahl

Technische Spezifikationen

Größenbereich:1/4"–8" (DN10–DN200)

Wandstärke:0,6–5,0 mm

Anwendbare Standards:GB/T 19228.1-2011, EN, DIN und ASME

Verfügbare Materialien:

• 0Cr18Ni9, SS304, S30408, SUS304 und 1.4301

• 0Cr17Ni12Mo2, SS316 und SUS316

• SS304L, S30403 und 1.4306

• SS316L, S31603 und 1.4404

Verfügbare Dichtungsringmaterialien:CIIR, EPDM, PTFE und NBR

Nenndruck:PN16

Hydrostatischer Prüfdruck:2,5 MPa

Luftdichtheitsprüfdruck:1,05 MPa

Anwendbarer Dichtungstemperaturbereich:-20°C bis +110°C

Herstellungsprozess:ERW und Schweißen

Optionen zur Oberflächenbehandlung:Vibrationspolieren, Magnetpolieren und Beizen

Produktkennzeichnung:LOGO–OD–W.T.–Material. Kundenlogos, Eigenmarken, Chargeninformationen und andere individuelle Markierungen können je nach spezifischen Anforderungen angebracht werden.

Standardverpackung:Plastiktüten, Exportkartons und Holzkisten

Zertifikate:GB/T 19001-2016, ISO 9001:2015, CE-Dokumentation für entsprechende Produkte und Sanitärlizenz

Marke:LIANHE

HS-Code: 7307230000

Herkunftsort:Wenzhou, Zhejiang, China

Die tatsächlichen Betriebsdruck- und Temperaturgrenzen hängen von der Produktgröße, der Wandstärke, der Edelstahlsorte, dem Dichtungsringmaterial, dem transportierten Medium, der Verbindungsstruktur und der geltenden Projektnorm ab.

Anwendbare Medien

Die Produkte können für den Einsatz mit kompatiblen flüssigen und gasförmigen Medien geliefert werden, darunter:

• Trinkwasser

• Kaltes Wasser und heißes Wasser

• Abwasser

• Brauchwasser

• Öl und kompatible flüssige Medien

• Gas und kompatible gasförmige Medien

Vor der Bestellung sollte der Kunde die Kompatibilität der Edelstahlsorte und des Dichtringmaterials mit dem Fördermedium, der Betriebstemperatur, dem Systemdruck und der erwarteten Lebensdauer bestätigen.

Für Trinkwasser, Gas, Öl, Dampf, Chemikalien oder andere spezielle Medien können zusätzliche Tests, Zertifizierungen oder projektspezifische Dokumentationen erforderlich sein.

Anwendungsbereiche

Die Produkte können in einer Vielzahl von Gewerbe-, Wohn-, Schifffahrts-, Industrie- und Infrastrukturprojekten eingesetzt werden, darunter:

• Ingenieur- und Infrastrukturprojekte

• Schiffe und Schiffsrohrleitungen

• Gewerbebauten

• Wohngebäude

• Krankenhäuser und medizinische Einrichtungen

• Hotels und öffentliche Einrichtungen

• Umweltschutzausrüstung

• Wasseraufbereitungssysteme

• Heizungsanlagen

• Klimaanlagen

• Industrielle Verarbeitungsanlagen

Sie können in Wasserversorgungssystemen, direkten Trinkwasserleitungen, Gasverteilungssystemen, Abwassersystemen, Umweltschutzleitungen, Dampfsystemen, Heizungsnetzen, Klimaanlagenleitungen und industriellen Wassersystemen eingesetzt werden.

Die endgültige Produktkonfiguration sollte entsprechend dem Arbeitsdruck, der Temperatur, dem transportierten Medium, der Materialqualität, der Wandstärke, dem Dichtungsringmaterial, der Verbindungsstruktur und den lokalen Projektanforderungen ausgewählt werden.

Produktvorteile

1. Hohe mechanische Festigkeit und strukturelle Stabilität

2. Hervorragende Korrosions- und Oxidationsbeständigkeit

3. Lange Betriebslebensdauer

4. Geringer innerer Strömungswiderstand

5. Gute Vibrations- und seismische Leistung

6. Zuverlässige Verbindungsleistung

7. Langlebige und recycelbare Edelstahlkonstruktion

8. Schnelle und bequeme Installation

9. Geeignet für den verdeckten Einbau, sofern zulässig

10. Reduzierte Gesamtinstallations- und Wartungskosten

11. Gute Verschleiß- und Verformungsbeständigkeit

12. Hygienische Konstruktion für geeignete Trinkwassersysteme

13. Zuverlässige Dichtungsleistung mit reduziertem Leckagerisiko

Die richtige Rohrvorbereitung, Produktausrichtung, Dichtungsringauswahl, Komponentenmontage, Werkzeugkalibrierung und Endkontrolle sind für eine zuverlässige Leistung unerlässlich.

Die Eignung einer verdeckten Installation sollte anhand der örtlichen Bauvorschriften, Zugangsanforderungen, Wartungsbedingungen und der Gestaltung des gesamten Rohrleitungssystems beurteilt werden.

Optionen für Dichtungsringe

Zu den verfügbaren Dichtungsringmaterialien gehören CIIR, EPDM, PTFE und NBR. Jedes Material bietet ein unterschiedliches Maß an Temperaturbeständigkeit, chemischer Kompatibilität, Elastizität und langfristiger Dichtungsleistung.

Das geeignete Dichtungsringmaterial sollte ausgewählt werden nach:

• Transportiertes Medium

• Betriebstemperatur

• Arbeitsdruck

• Chemische Konzentration

• Trinkwasser- oder Hygieneanforderungen

• Erwartete Lebensdauer

• Installationsumgebung

Der angegebene Temperaturbereich von -20 °C bis +110 °C ist ein allgemeiner Richtwert. Der tatsächlich zulässige Bereich sollte entsprechend dem ausgewählten Dichtungsmaterial, dem Medium, dem Systemdruck und den Betriebsbedingungen bestätigt werden.

Produkttests

Zu den verfügbaren Testverfahren gehören:

• Hydrostatischer Drucktest

• Luftdichtheitstest

• Arbeitsdrucktest

• Unterdrucktest

• Auszugstest

• Kalt- und Heißwasser-Temperaturwechseltest

• Hydrostatischer Biege- und Torsionstest

• Hydrostatischer Vibrationstest

• Hydrostatischer Aufpralltest

Die anwendbaren Prüfpunkte und das Stichprobenverhältnis hängen von der gewählten Spezifikation, der maßgeblichen Norm, der beabsichtigten Anwendung und dem bestätigten Prüfplan ab.

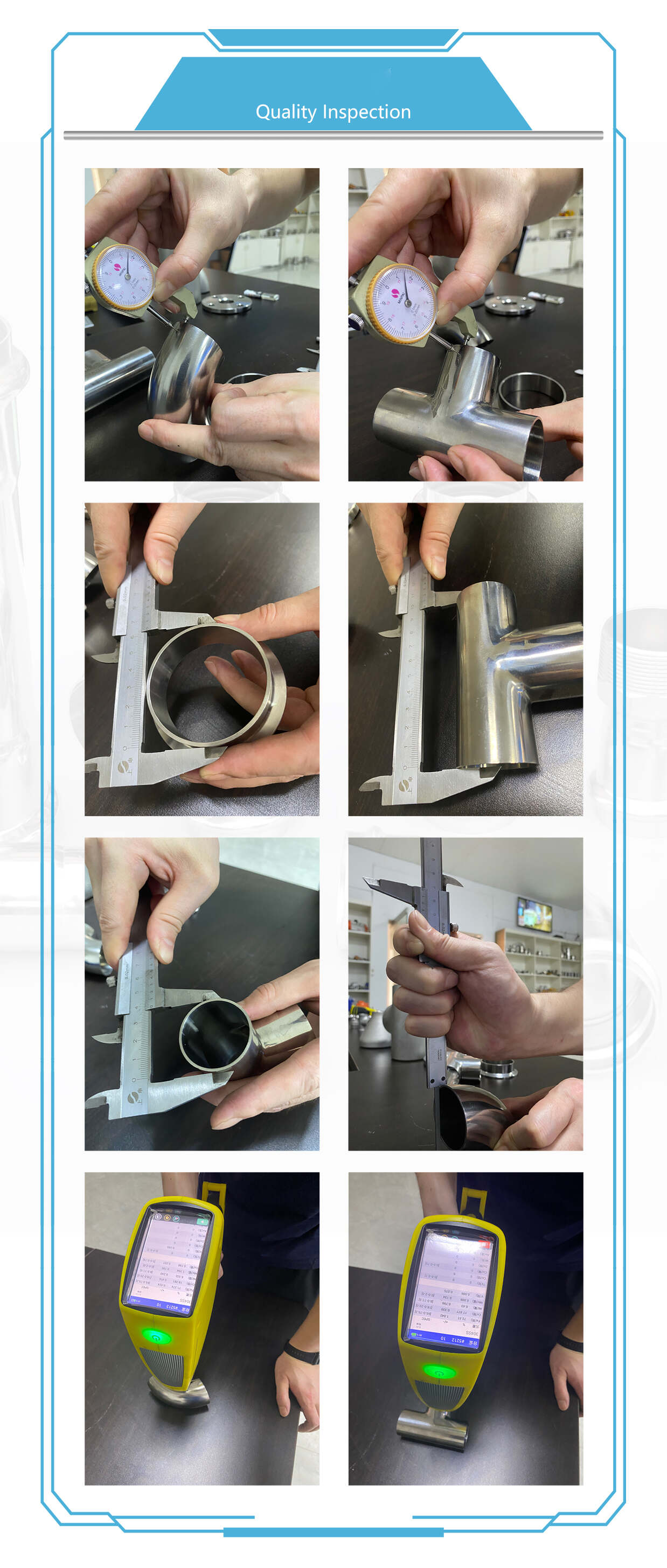

Lieferinspektion

Die Produkte werden vor dem Versand geprüft. Die Standard-Lieferinspektion umfasst:

• Materialqualität aus Edelstahl

• Außendurchmesser und Wandstärke

• Produktabmessungen und Toleranzen

• Abmessungen des Anschlussbereichs

• Zustand der inneren und äußeren Oberfläche

• Gegebenenfalls das Aussehen der Schweißnaht

• Hydrostatische Leistung

• Luftdichtheitsleistung

• Produktmarkierungen

• Mengen und Verpackung

Zusätzliche Prüfpunkte können entsprechend den geltenden Normen und Projektanforderungen angeordnet werden.

Fabrikinspektionsberichte und Zertifikate

Prüfberichte und unterstützende Qualitätsdokumente können gemäß den bestätigten Produkt- und Auftragsanforderungen bereitgestellt werden, einschließlich:

• EN 10204 3.1 Materialprüfzertifikat

• Rohmaterial-Inspektionszertifikat

• Gegebenenfalls Röntgenprüfbericht

• Hydrauliktestbericht

• Maßkontrollbericht

• Gegebenenfalls Schweißinspektionsbericht

• Druck- und Luftdichtheitsprüfbericht

• Inspektionsbericht Dritter

• Weitere projektspezifische Qualitätsdokumente

Der erforderliche Inspektionsumfang, das Testverhältnis, die Dokumentation und die Vereinbarungen zur Begutachtung durch Dritte sollten vor der Produktion bestätigt werden.

Produktqualitätskontrolle

LIANHE wendet In-Prozess- und Endkontrollverfahren bei der Rohmaterialvorbereitung, beim Schneiden, Bearbeiten, Formen, Schweißen, Wärmebehandlung, Oberflächenveredelung, Testen, Markieren und Verpacken an.

Zu den wichtigsten Qualitätskontrollverfahren gehören:

1. Prüfung des Außendurchmessers, der Wandstärke, der Materialgüte, der Dokumentation und des Oberflächenzustands der eingehenden Rohmaterialien.

2. Überprüfung der Länge, Schnittposition und des Endzustands der Rohmaterialien nach dem Schneiden.

3. Überprüfung der Verbindungsbereiche, des Außendurchmessers, der Wandstärke und anderer kritischer Abmessungen nach der Bearbeitung und Umformung.

4. Überprüfung der Schweißnahtabmessungen, des Aussehens der Schweißnaht, der Ausrichtung und der Oberflächenqualität nach dem Schweißen und Formen.

5. Prüfung der Oberfläche, Abmessungen und Anschlussbereiche ggf. nach der Wärmebehandlung.

6. Überprüfung der Oberflächenqualität nach Vibrationspolieren, Magnetpolieren, Beizen oder anderen Oberflächenbehandlungen.

7. Durchführung von Hydraulikdruck- und Luftdichtheitsprüfungen gemäß den geltenden Prüfanforderungen.

8. Überprüfen Sie Produktmarkierungen, Mengen, Verpackungsmaterialien, Etiketten und Versandmarkierungen vor dem Versand.

Produkte werden nach Abschluss der geltenden Inspektionsverfahren zur Lieferung freigegeben.

Produktionsausrüstung

Unsere Produktionsstätte ist mit fünf automatischen Produktionslinien zum Rohrschweißen, zwei Laserschneidmaschinen, fünf Vibrationspoliermaschinen, zwei Magnetpoliermaschinen, fünf Luftdichtheits- und Hydraulikprüfeinheiten, drei Umformmaschinen, drei Nutmaschinen, zwei Bohrmaschinen, zehn CNC-Drehmaschinen und sechs Endenbearbeitungsmaschinen ausgestattet.

Zur weiteren Ausrüstung gehören zwei vertikale Hydroformmaschinen, zwei rahmenartige Hydroformmaschinen, zehn Rohrbiegemaschinen, acht automatische Argon-Lichtbogenschweißmaschinen, vier hydraulische Ziehmaschinen, vier hydraulische Hochgeschwindigkeitsstanzmaschinen, zwei Lasermarkierungsmaschinen, zwei Verpackungseinheiten und andere zugehörige Produktions- und Inspektionsgeräte.

Diese Produktionskapazitäten unterstützen die Rohstoffvorbereitung, ERW-Verarbeitung, Schneiden, Formen, Schweißen, Wärmebehandlung, Oberflächenveredelung, Prüfung, Markierung, Inspektion und Exportverpackung.

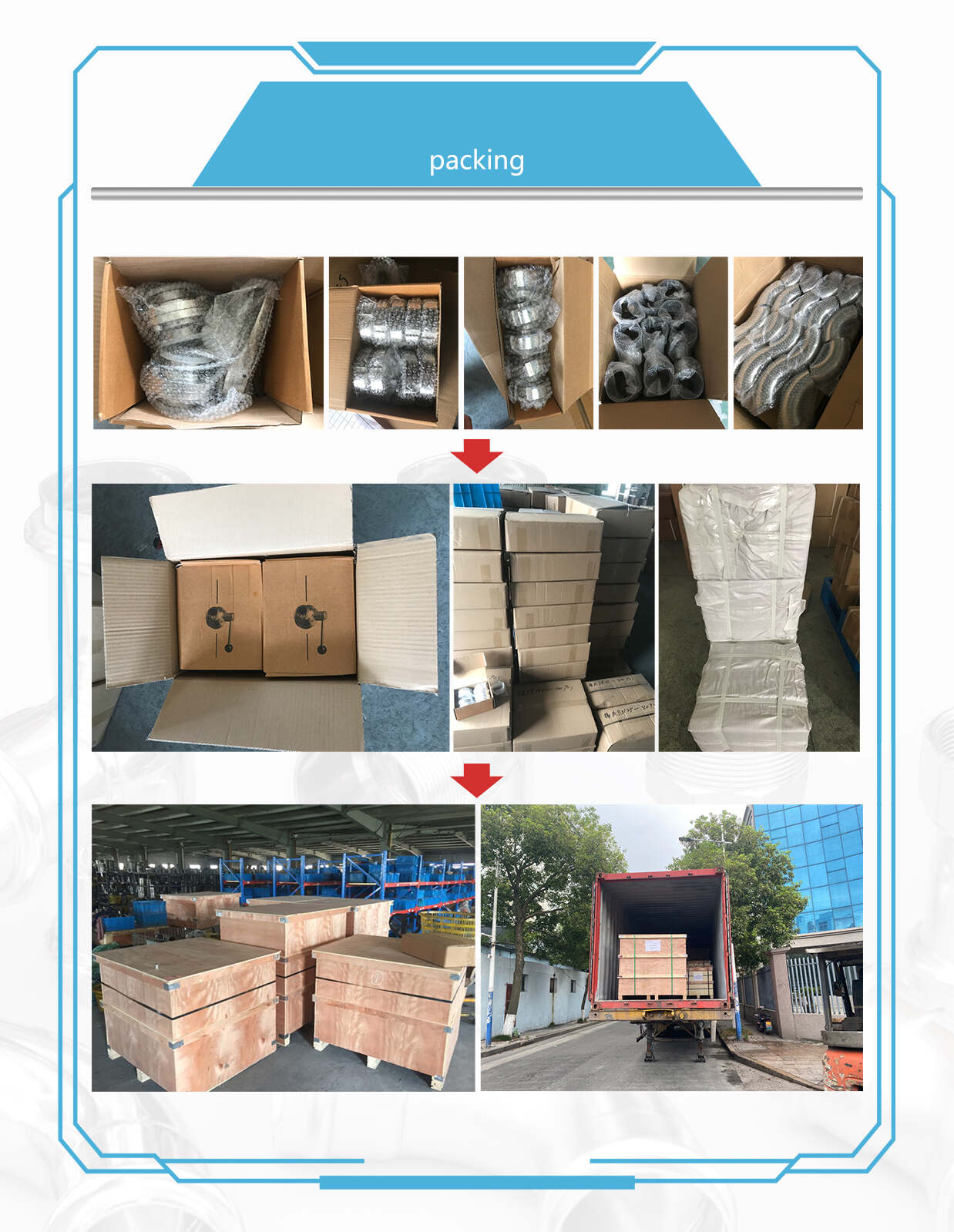

Verpackung

Jedes Produkt ist mit einer Plastiktüte geschützt, um die Belastung durch Feuchtigkeit, Staub und Oberflächenverunreinigungen zu reduzieren.

Anschließend werden die Produkte in verstärkten Exportkartons verpackt und bei Bedarf in Holzkisten konsolidiert.

Kundenspezifische Kartons, Kundenlogos, Etiketten, Barcodes, Palettenverpackungen und andere Exportverpackungsanordnungen können gemäß den bestätigten Anforderungen bereitgestellt werden.

Zahlungsbedingungen

Unsere Standardzahlungsbedingung ist eine Anzahlung von 30 % T/T im Voraus und der verbleibende Restbetrag von 70 % T/T vor der Lieferung. Spezifische Zahlungsbedingungen können je nach Bestellwert und Kooperationsanforderungen besprochen werden.

Zu den verfügbaren Zahlungsmethoden gehören:

• T/T-Banküberweisung

• Western Union

• PayPal

• Andere einvernehmlich vereinbarte Zahlungsmethoden

Versandbedingungen

Verfügbare Handelsbedingungen:EXW, FOB, CFR, CIF, DDP und DDU

Produkte können geliefert werden durch:

• Seefracht

• Luftfracht

• Landtransport

• Internationaler Expressdienst

Die Versandart kann je nach Bestellmenge, Paketvolumen, Zielort, gewünschtem Lieferplan und Transportbudget ausgewählt werden.

Mindestbestellmenge und Lagerbestand

Mindestbestellmenge:Normalerweise 5–10 Stück, abhängig von der Produktspezifikation und dem aktuellen Lagerbestand.

Wir führen Lagerbestände für viele reguläre Produkte und häufig nachgefragte Größen. Für ausgewählte Produkte können bis zu 5.000 Stück verfügbar sein. Da sich die Lagerbestände ständig ändern, sollten bei der Angebotsanfrage die tatsächlichen Mengen und die sofortige Lieferverfügbarkeit erneut bestätigt werden.

Muster und Angebote

Kostenlose Proben:Zur Maßkontrolle und Qualitätsbeurteilung können kostenlos Muster zur Verfügung gestellt werden. Die Kosten für den internationalen Expressversand trägt in der Regel der Empfänger.

Angebotszeit:Normalerweise innerhalb von drei Arbeitsstunden nach Erhalt der vollständigen Spezifikationen und Mengenanforderungen.

Angebotsgültigkeit:Normalerweise 3–7 Tage, abhängig von den Rohstoffpreisen für Edelstahl, Wechselkursen und aktuellen Marktbedingungen.

Lieferzeit

Ab Lager lieferbare Produkte in Normalgröße können in der Regel innerhalb von 3–7 Tagen geliefert werden.

Bestellungen, die eine Neuproduktion erfordern, dauern normalerweise etwa 25 Tage. Der tatsächliche Lieferplan hängt von der ausgewählten Spezifikation, der Materialverfügbarkeit, der Bestellmenge, den Prüfanforderungen, der Verpackung und dem aktuellen Produktionsplan der Fabrik ab.

Kundendienst

Unsere Standardgarantiezeit für die Produktqualität beträgt ein Jahr.

Wenn sich während der Garantiezeit ein herstellungsbedingtes Qualitätsproblem bestätigt, untersucht unser Team die Ursache und bietet eine entsprechende technische oder After-Sales-Lösung.

Kunden sollten die Bestellnummer, die Produktspezifikation, die Materialqualität, die Wandstärke, die Installationsbedingungen, den Betriebsdruck, die Arbeitstemperatur, das transportierte Medium sowie relevante Fotos oder Videos angeben, um die technische Bewertung zu unterstützen.

Unsere Leistungen

1. Umfangreiche Kenntnisse internationaler Märkte und die Fähigkeit, unterschiedliche technische und kommerzielle Anforderungen zu unterstützen.

2. Direkte Fertigung in unserer eigenen Fabrik in Wenzhou, Zhejiang, China.

3. Ein erfahrenes Technik- und Produktionsteam, das sich auf die Aufrechterhaltung einer gleichbleibenden Produktqualität konzentriert.

4. Effektive Produktions- und Kostenkontrollsysteme, die darauf ausgelegt sind, wettbewerbsfähige Fabrikpreise zu gewährleisten.

5. Umfangreiche Erfahrung in Produktion, Qualitätsmanagement, Exportverpackung und internationalem Vertrieb.
