Hochintegrierter Edelstahl-Blindflansch zur Rohrleitungsabdichtung

Überblick

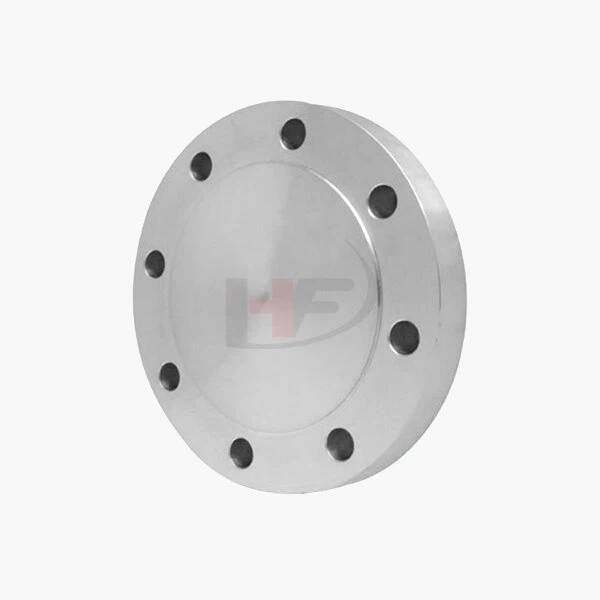

Der hochintegrierte Edelstahl-Blindflansch ist ein Premium-Rohranschlussstück, das das Ende einer Rohrleitung dauerhaft abdichtet oder den Zugang für Inspektion und Wartung in korrosiven Umgebungen mit hohem Druck ermöglicht. Dieser aus Edelstahl 304 oder 316 gefertigte Flansch verfügt über eine solide Scheibe und Bolzenlöcher gemäß ANSI B16.5, die eine leckagefreie Leistung und strukturelle Stabilität gewährleisten.

Merkmale

Robuste Konstruktion:

Massive Edelstahlscheibe (304/316) mit einer Dicke gemäß ASME B16.5 (Klasse 150 bis 2500), ausgelegt für Arbeitsdrücke bis zu 2.500 PSI (Edelstahl 316, Klasse 300).

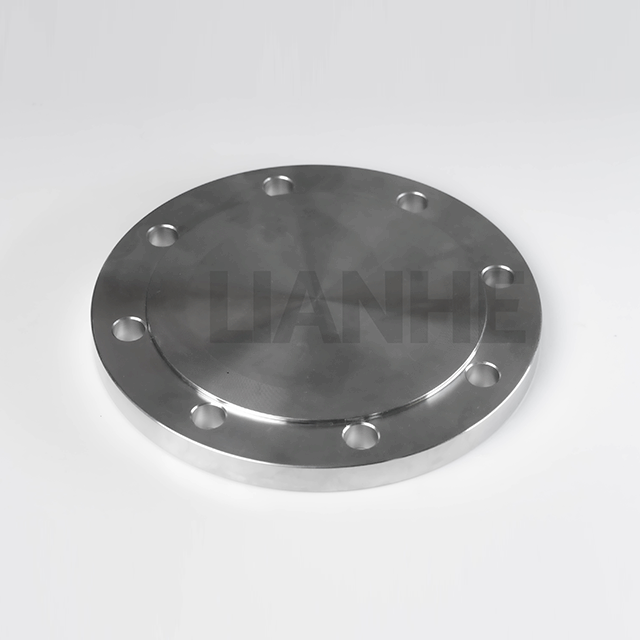

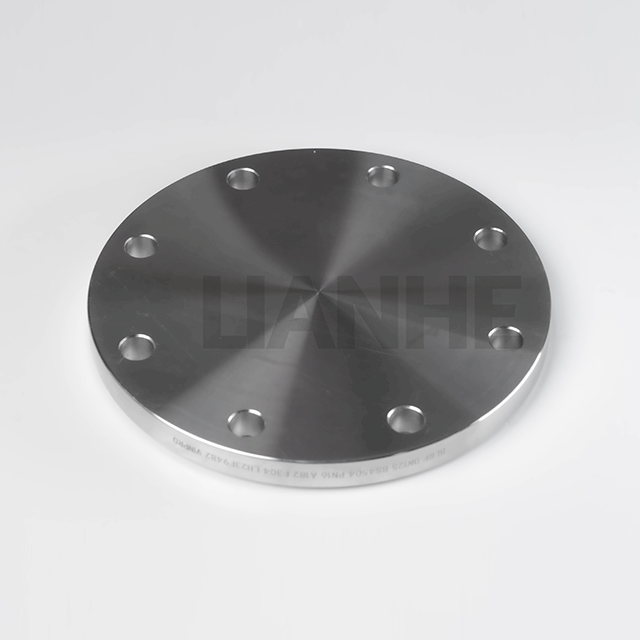

Glatte erhabene Oberfläche (RF) oder flache Oberfläche (FF) (Ra ≤1,6 μm) für optimalen Dichtungskontakt, wodurch das Leckagerisiko im Vergleich zu rauen Oberflächen um 40 % reduziert wird.

Präzisionsbearbeitung:

Bolzenlöcher sind auf präzise Teilkreise (P.C.D.) gemäß ANSI B16.5 gebohrt, um eine Ausrichtung mit den Gegenflanschen und eine gleichmäßige Lastverteilung auf die Bolzen sicherzustellen.

Abgeschrägte Kanten verhindern Grate und erleichtern den Einbau der Dichtung, optional mit Senkbohrungen für Muffenschweißbolzen bei Anwendungen mit hohen Vibrationen.

Korrosions- und Temperaturbeständigkeit:

Die Edelstahlvariante 316 widersteht Chlorid-Lochfraß in Meeres- und chemischen Umgebungen, während 304 ideal für den allgemeinen industriellen Einsatz ist (Temperaturbereich: -250 °C bis 800 °C).

Die passivierte Oberfläche (316) reduziert das Auslaugen von Metallionen und entspricht FDA 21 CFR Teil 177 für Anwendungen in Lebensmittelqualität.

Compliance und Zertifizierung:

Erfüllen Sie ASME B16.5, ISO 1092-1 und NACE MR0175 (Edelstahl 316). Für Prüfzwecke stehen Materialrückverfolgbarkeitsberichte und Werkszertifikate zur Verfügung.

Anwendung

Perfekt für die Abdichtung von Rohrleitungen und den Zugang zu kritischen Systemen:

Öl- und Gas-Downstream: Abdichten von Pipeline-Endpunkten in Raffinerien und petrochemischen Anlagen mit Edelstahl 316, der Korrosion durch Schwefelwasserstoff widersteht.

Essen und Trinken: Bereitstellung von Zugangsöffnungen für die Tankreinigung in Molkereien und Brauereien, mit Edelstahl 304, der den 3-A-Hygienestandards für direkten Lebensmittelkontakt entspricht.

Stromerzeugung: Abdichten von Dampfleitungstestpunkten in Wärmekraftwerken, hält 550 °C und 200 bar Druck in Kombikreislaufsystemen stand.

Meerestechnik: Abdichtung von Rumpfdurchdringungen und Zugangspunkten zum Ballasttank, mit Edelstahl 316, der ständigem Eintauchen in Meerwasser standhält.

FAQ

F: Wie wähle ich die richtige Flanschklasse für meine Anwendung aus??

A:Wählen Sie basierend auf dem Arbeitsdruck (z. B. Klasse 150 für ≤300 PSI, Klasse 300 für ≤800 PSI), detailliert in den Druck-Temperatur-Tabellen ASME B16.5.

F: Können Blindflansche wiederverwendet werden??

A:Ja, wenn die Oberfläche unbeschädigt und gründlich gereinigt ist; Ersetzen Sie Dichtungen und Schrauben, um eine zuverlässige Wiederabdichtung zu gewährleisten.

F: Welches Dichtungsmaterial wird für Hochtemperaturdampf empfohlen??

A:Verwenden Sie Graphit- oder metallummantelte Dichtungen (bis 650 °C) und vermeiden Sie PTFE-Dichtungen, die sich oberhalb von 260 °C zersetzen.

F: Gibt es leichtgewichtige Optionen für Offshore-Anwendungen??

A:Ja, es sind leichte Flansche aus Edelstahl 316 mit reduzierten Bolzenmustern erhältlich, die den DNVGL-Standards für Offshore-Plattformen entsprechen.
