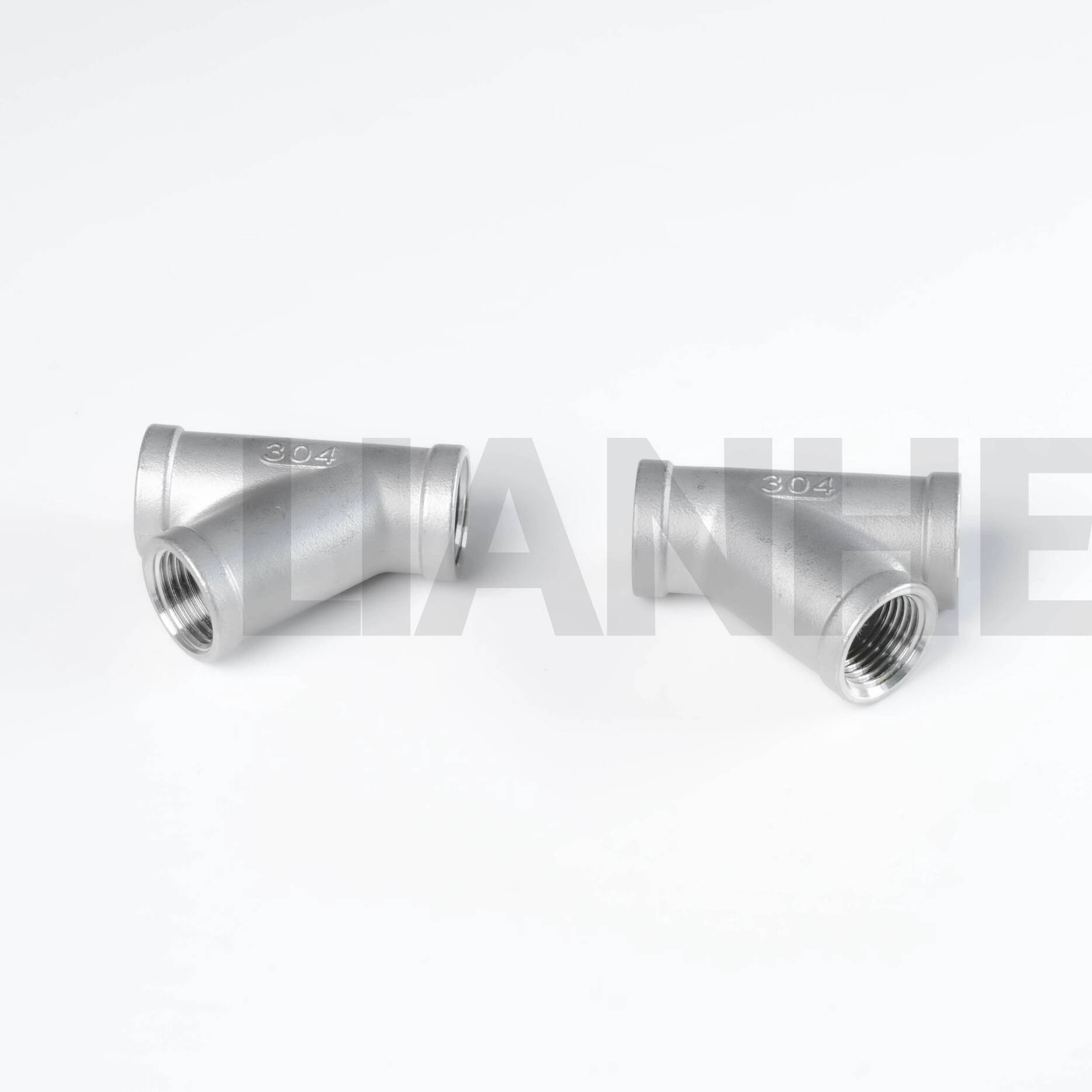

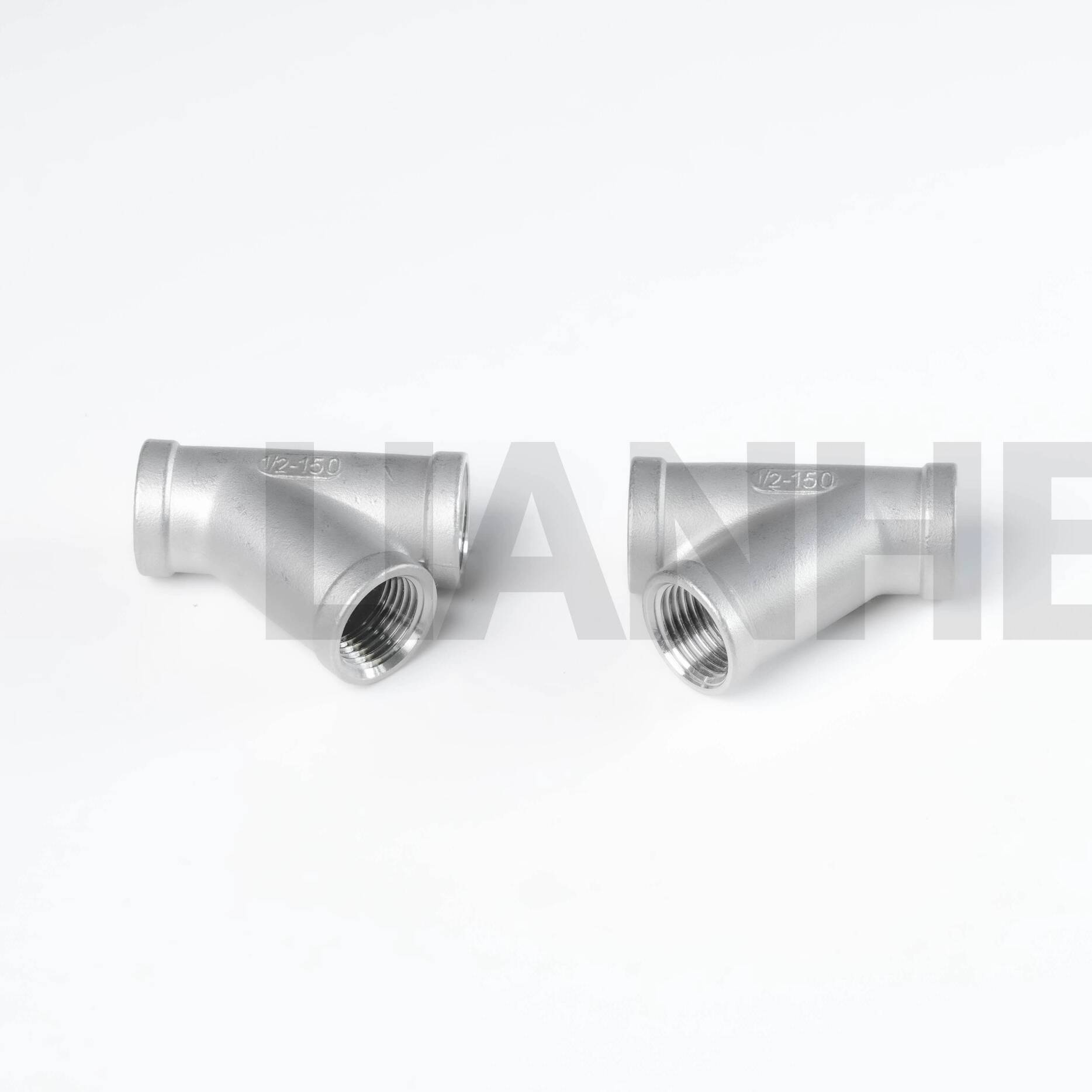

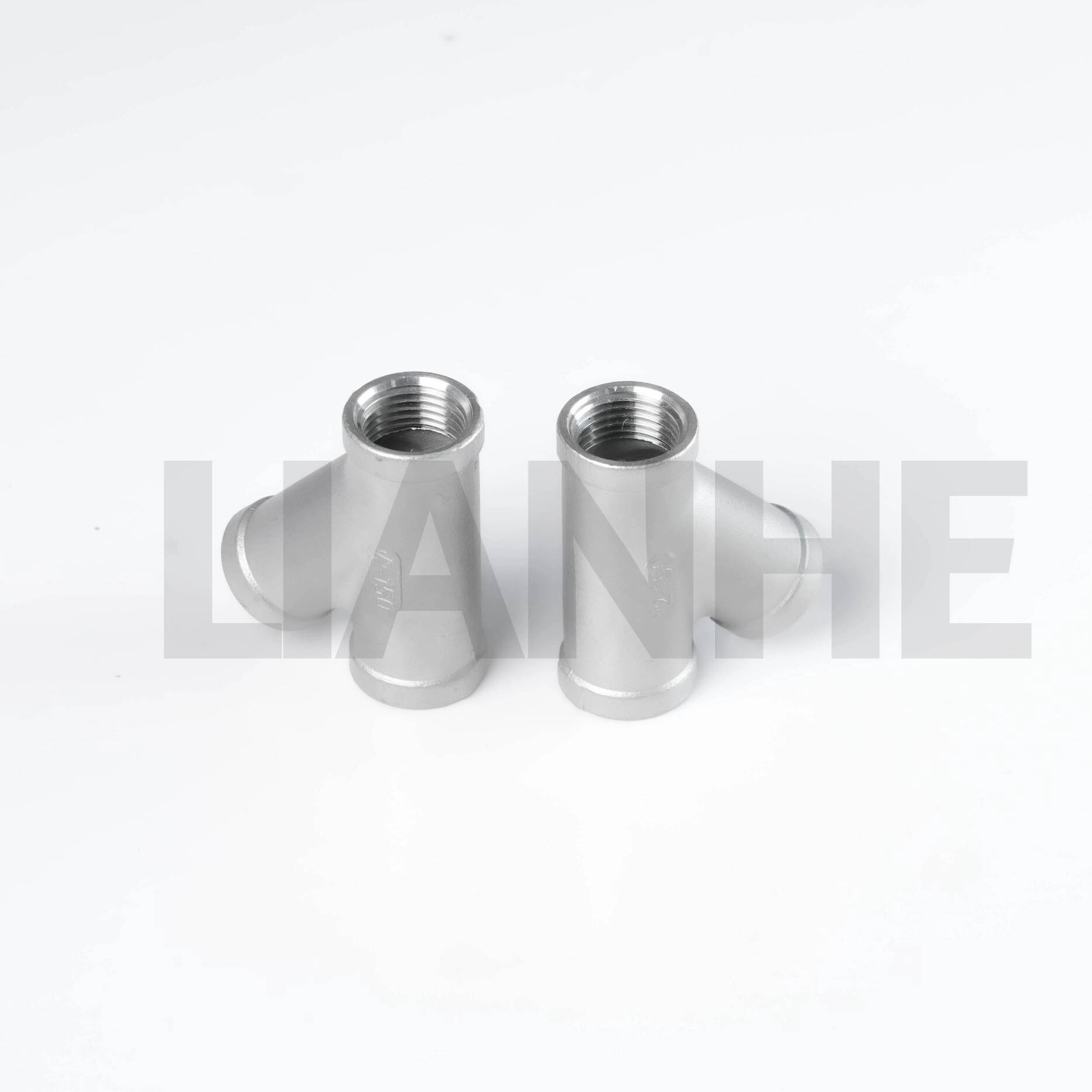

Y-T-Stück aus hochreinem Edelstahl mit BSPT-Gewinde der Klasse 150 für Prozesssysteme

Überblick

Das Y-T-Stück der Klasse 150 mit BSPT-Gewinde (British Standard Pipe Taper) aus hochreinem Edelstahl ist eine Präzisionsrohrverschraubung, die für zuverlässige Abzweigverbindungen in Systemen mit hochreinen und korrosiven Flüssigkeiten entwickelt wurde. Dieses aus Edelstahl 304L oder 316L gefertigte T-Stück verfügt über BSPT-Gewinde (ISO 7-1-konform) und ein Y-förmiges Design, das einen reibungslosen Strömungsübergang und minimale Turbulenzen in der Prozessleitung gewährleistet.

Merkmale

Hochreines Material und Finish:

Edelstahl 304L (kohlenstoffarm) oder 316L (extra kohlenstoffarm) mit passivierter Oberfläche (Ra ≤ 0,8 μm) zur Reduzierung der Metallionenauswaschung, die für Reinstwasser und pharmazeutische Anwendungen von entscheidender Bedeutung ist.

Die nahtlose Konstruktion (keine Schweißnähte) minimiert den Partikeleinschluss und erfüllt die 3-A-Hygienestandards und FDA 21 CFR Teil 177 für direkten Lebensmittelkontakt.

Präzises Gewindeschneiden und Design:

BSPT-Gewinde (55°-Kegel) gemäß ISO 7-1 für leckagefreie Verbindungen ohne zusätzliche Dichtmittel, kompatibel mit metrischen Rohren und Formstücken (z. B. DIN, BS EN).

Die Y-Geometrie (60°-Abzweigwinkel) reduziert den Strömungswiderstand im Vergleich zu herkömmlichen T-Stücken um 15 % und verfügt über eine verstärkte Abzweigverbindung (1,5-fache Wandstärke) für Druckstöße.

Korrosions- und Druckbeständigkeit:

Ausgelegt für Klasse 150 (300 PSI bei 20 °C), wobei Edelstahl 316L eine hervorragende Beständigkeit gegen interkristalline Korrosion in geschweißten Systemen ohne Glühen nach dem Schweißen bietet.

Temperaturbereich: -250 °C bis 450 °C (316L), geeignet für kryogene Ethanolleitungen und Heißwasser-Desinfektionssysteme.

Compliance und Zertifizierung:

Erfüllen Sie die Normen EN 10226-1, NSF/ANSI 61 und USP Klasse VI. Für kritische Anwendungen stehen Materialrückverfolgbarkeitsberichte und Mühlenzertifikate zur Verfügung.

Optionales Elektropolieren (Ra ≤0,4 μm) für Reinheit auf Halbleiterniveau, ideal für Prozesse mit ultrareinem Wasser (UPW) und chemisch-mechanischer Planarisierung (CMP).

Anwendung

Perfekt für die Verteilung hochreiner und korrosiver Flüssigkeiten:

Pharmazeutische Herstellung: Abzweiganschlüsse in Systemen für gereinigtes Wasser (PW) und Wasser für Injektionszwecke (WFI), konform mit cGMP und EU-GMP-Richtlinien.

Halbleiterfertigung: Chemische Förderleitungen für Fotolack und Ätzmittel aus 316L-Edelstahl, die eine Partikelkontamination in Reinraumumgebungen verhindern.

Essen und Trinken: Getränkemischsysteme und Pasteurisierungslinien für Milchprodukte, die sicherstellen, dass sich keine Produktrückstände in der Y-Verzweigungsverbindung ansammeln.

Biotech-Forschung: Laborflüssigkeitstransferleitungen für Zellkulturmedien und Reagenzien, mit BSPT-Gewinden, die mit europäischen Gerätestandards kompatibel sind.

FAQ

F: Was ist der Unterschied zwischen BSPT- und NPT-Gewinden??

A:BSPT (55°) wird häufig in Europa verwendet, während NPT (60°) in Nordamerika Standard ist. Verwenden Sie einen BSPT-zu-NPT-Adapter für standardübergreifende Kompatibilität.

F: Kann dieses T-Stück mit Kunststoffrohren verwendet werden??

A:Ja, kompatibel mit PVC-, PP- und PEX-Rohren über BSPT-zu-Kunststoff-Adapter, aber vermeiden Sie Hochdruckanwendungen mit starren Kunststoffrohren.

F: So reinigen Sie das T-Stück für hochreine Anwendungen?

A:Verwenden Sie eine Spülung mit entionisiertem Wasser oder Steam-in-Place (SIP) bei 121 °C für 30 Minuten; Vermeiden Sie Scheuermittel, die die passivierte Oberfläche beschädigen könnten.

F: Wie hoch ist der maximale Arbeitsdruck für Edelstahl 316L??

A:300 PSI bei 20 °C (Klasse 150); Höhere Druckstufen (Klasse 300/600) sind mit dickeren Wandplänen (Plan 80/160) erhältlich.
