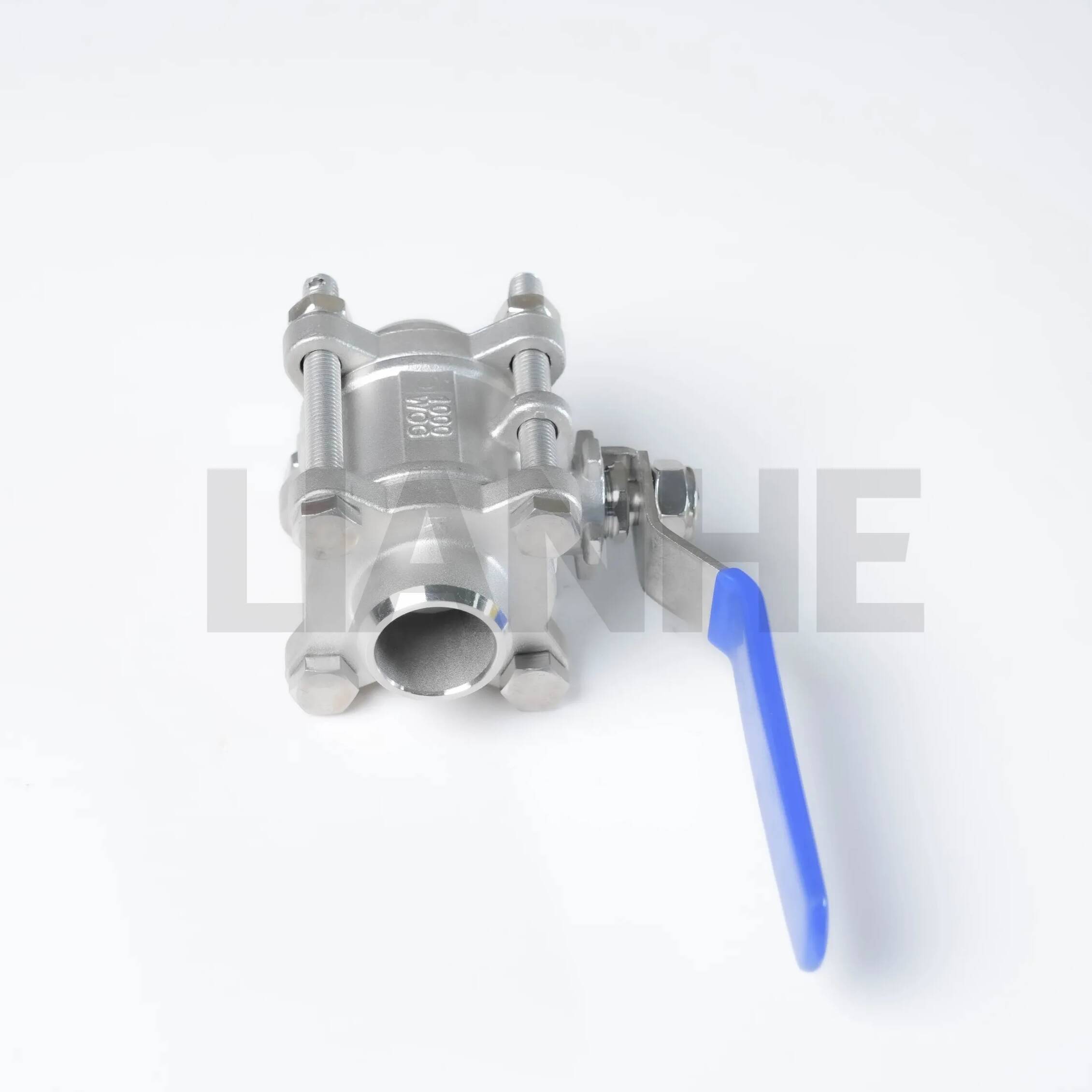

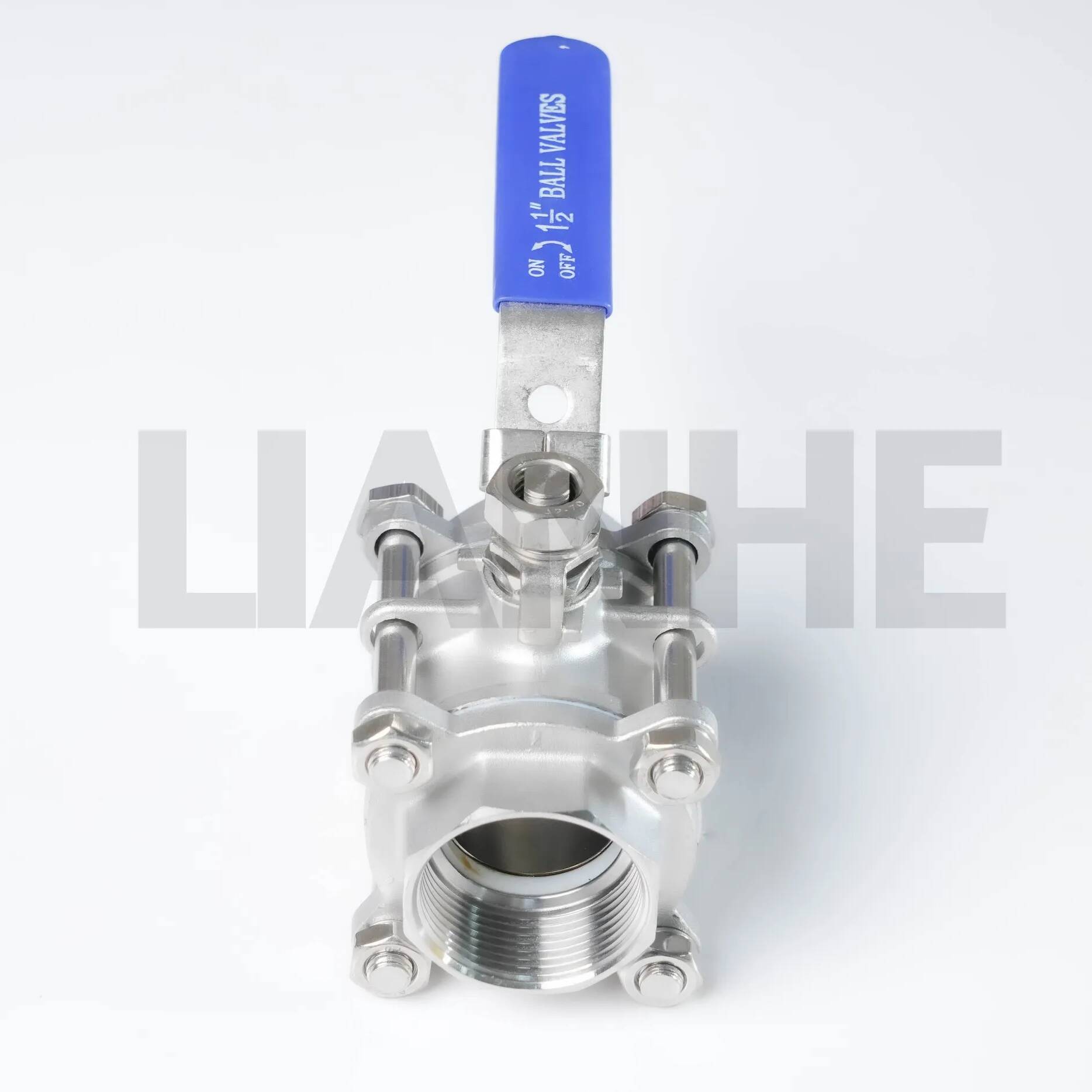

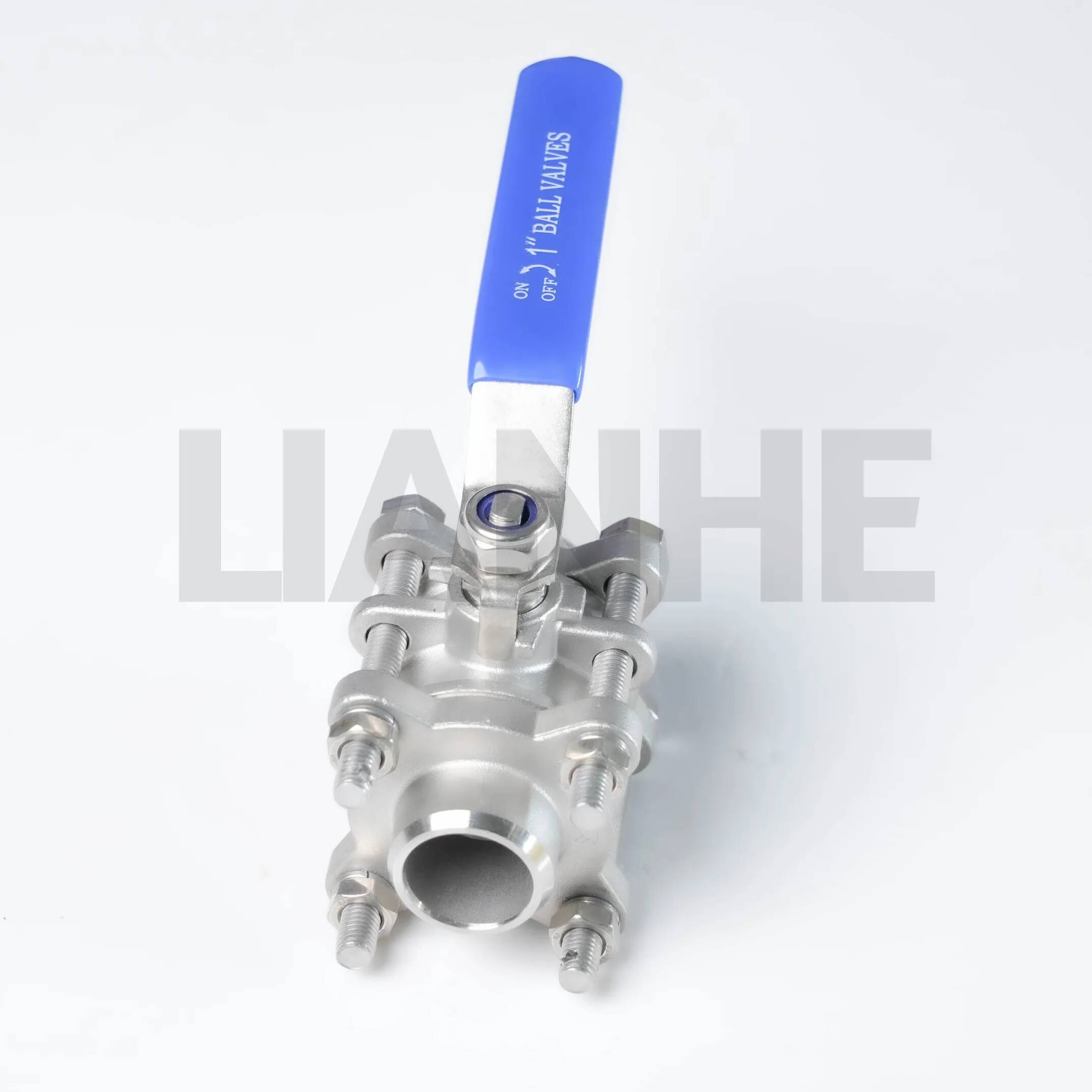

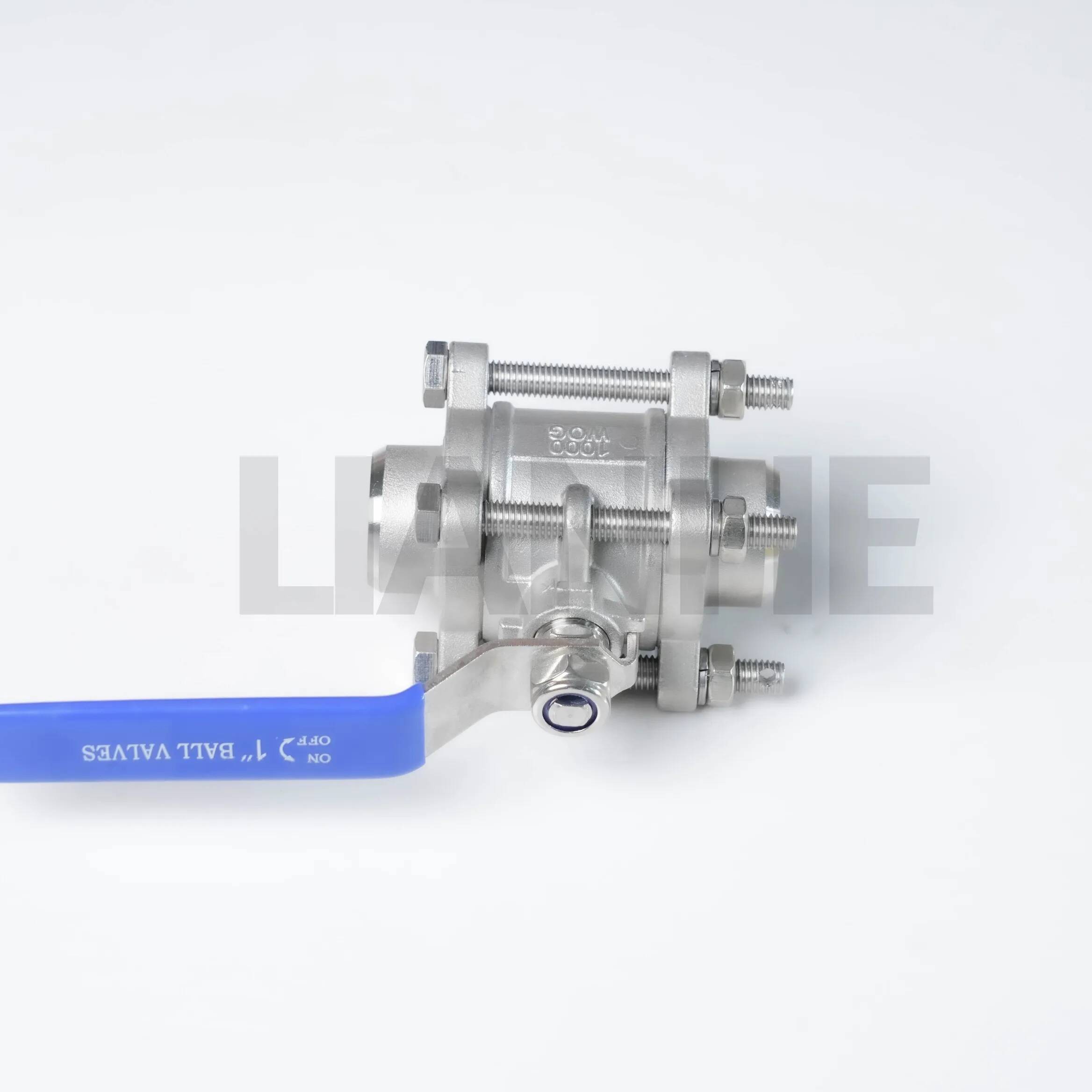

Dreiteiliger Schweißkugelhahn in Industriequalität für Hochdrucksysteme

Überblick

Der dreiteilige Schweißkugelhahn in Industriequalität ist eine robuste Lösung zur Durchflussregelung, die für industrielle Hochdruck- und Hochtemperatur-Rohrleitungssysteme entwickelt wurde. Dieses aus Edelstahl 304 oder 316 gefertigte Ventil verfügt über eine dreiteilige Schweißkonstruktion mit Stumpfschweißenden (ANSI B16.25-konform) und gewährleistet leckagefreie Leistung und einfache Wartung in rauen Umgebungen. Das Design mit vollem Durchgang minimiert den Druckabfall, während die präzisionsgefertigte Kugel und der Sitz für eine blasendichte Absperrung sorgen, was es ideal für kritische Anwendungen macht, die Zuverlässigkeit und Haltbarkeit erfordern.

Merkmale

Robuste Konstruktion:

Dreiteiliger Körper mit Stumpfschweißenden (Schedule 40/80) für eine sichere Rohrleitungsintegration, ausgelegt für Arbeitsdrücke bis zu 2.500 PSI (Edelstahl 316) und Temperaturen von -46 °C bis 815 °C (Metall-auf-Metall-Sitze).

Gehäuse aus Edelstahl ASTM A312 (304 für den allgemeinen Gebrauch, 316 für korrosive Medien) mit einer Mindeststreckgrenze von 205 MPa und einer Dehnung von ≥40 % für Schlagfestigkeit.

Optimale Durchflusskontrolle:

Das Design mit vollem Durchgang (Bohrung = Rohrdurchmesser) erreicht Cv-Werte, die um 25 % höher sind als bei Ventilen mit reduziertem Durchgang, wodurch Turbulenzen und Energieverluste in Systemen mit hohem Durchfluss reduziert werden.

PTFE-, RPTFE- oder Metall-auf-Metall-Sitze (Stellite-Overlay) bieten vielseitige Dichtungsoptionen mit blasendichtem Verschluss, zertifiziert nach API 598-Standards.

Wartungsflexibilität:

Das Design mit geteiltem Gehäuse ermöglicht einen einfachen Austausch interner Komponenten (Kugel, Sitz, Spindel), ohne die Rohrleitungen zu trennen, wodurch die Ausfallzeit während der Wartung um 60 % reduziert wird.

Der integrierte ausblassichere Schaft und die antistatische Feder (für Gasanwendungen) erhöhen die Sicherheit und die Einhaltung von API 6D und ISO 14313.

Installationskonformität:

Stumpfschweißenden erfüllen die Standards ANSI B16.25 und ASME B31.3 und eignen sich für GTAW- (WIG) und GMAW- (MIG) Schweißprozesse in kritischen Rohrleitungen.

Erhältlich in den Größen 1/2" bis 24" NPS, mit kundenspezifischen Konfigurationen für spezielle Anwendungen (z. B. kryogene LNG-Leitungen).

Anwendung

Ideal für Industrieumgebungen, die eine präzise Durchflussregelung erfordern:

Öl- und Gasraffinerien: Ein/Aus-Steuerung in Rohölpipelines, Raffinerieprozessleitungen und Gaskompressionssystemen, konform mit NACE MR0175 für Sauergasdienste.

Stromerzeugung: Hochdruck-Dampf- und Speisewasserleitungen in Wärme- und Kernkraftwerken mit Edelstahl 316, der in Kondensatorkreisläufen chloridinduzierter Korrosion widersteht.

Chemische Verarbeitung: Handhabung aggressiver Medien wie Schwefelsäure, Natriumhydroxid und Lösungsmittel in Reaktoren und Destillationskolonnen unter Einhaltung der cGMP-Standards für reinigbare Oberflächen.

Meerestechnik: Meerwasserkühlsysteme und Rohrleitungen für Offshore-Plattformen mit Edelstahl 316, der Salzwasser und Umgebungen mit hohen Vibrationen standhält.

FAQ

F: Kann dieses Ventil für Drosselanwendungen verwendet werden??

A:Nein, Kugelhähne sind für die Ein-/Aus-Steuerung ausgelegt. Erwägen Sie zur Drosselung ein Durchgangsventil oder ein Steuerventil mit geeigneter Innengarnitur.

F: Welches Schweißverfahren wird für Stumpfschweißenden empfohlen??

A:Verwenden Sie GTAW (WIG) mit 308L/316L-Zusatzdraht und achten Sie dabei auf Vorwärmung (für dicke Wände) und Wärmebehandlung nach dem Schweißen gemäß ASME BPVC Abschnitt IX.

F: Wie oft sollte der Sitz bei Anwendungen mit abrasiven Medien überprüft werden??

A:Monatliche Sichtkontrolle mittels Endoskop; Ersetzen Sie die Sitze, wenn Anzeichen von Abnutzung (z. B. Riefen, Erosion) festgestellt werden, um die Integrität der Absperrung aufrechtzuerhalten.

F: Gibt es feuersichere Ausführungen für brennbare Medien??

A:Ja, optionale feuersichere Konstruktion (API 607-konform) mit Graphitpackung und Metall-auf-Metall-Sitzen für Notabschaltsysteme in petrochemischen Anlagen.
