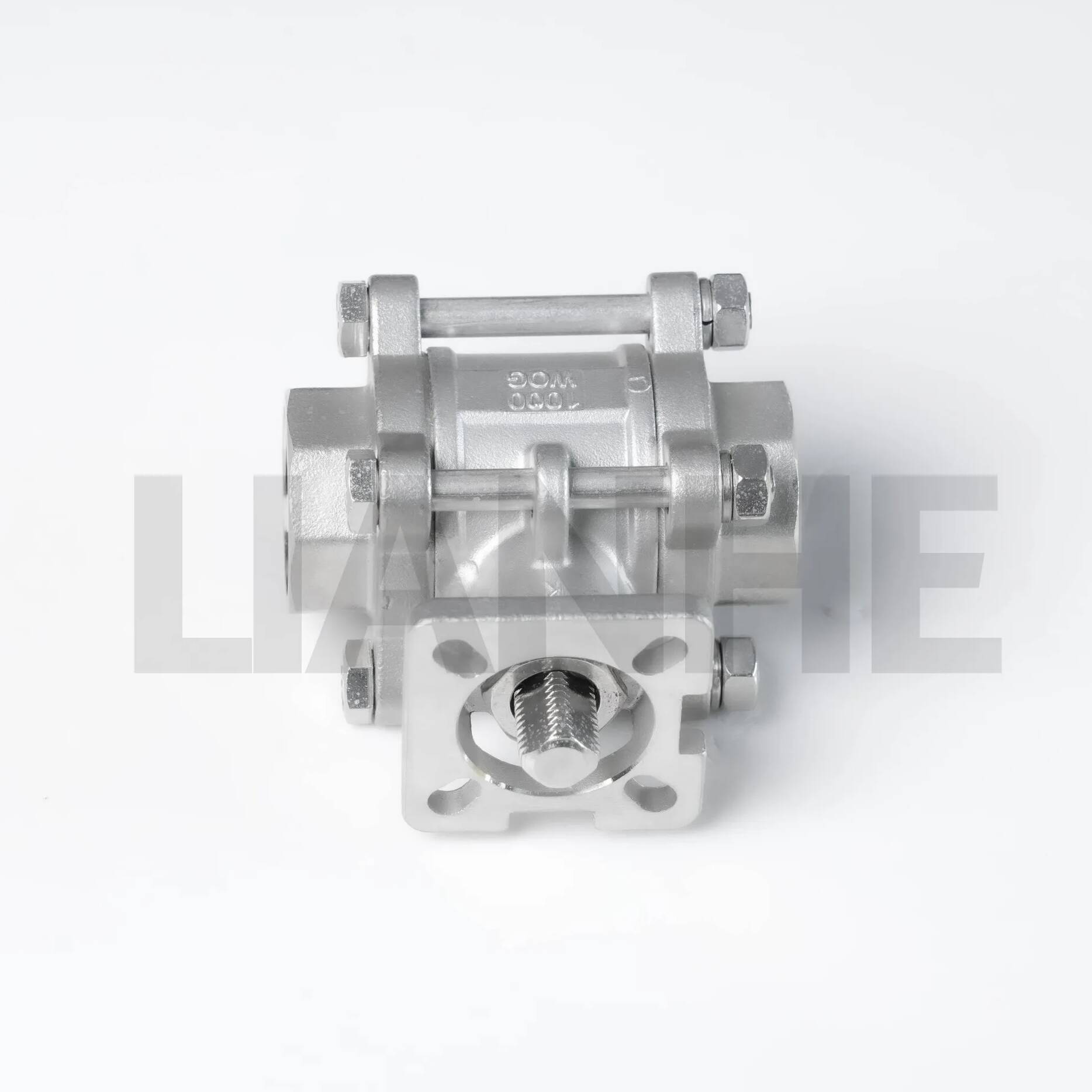

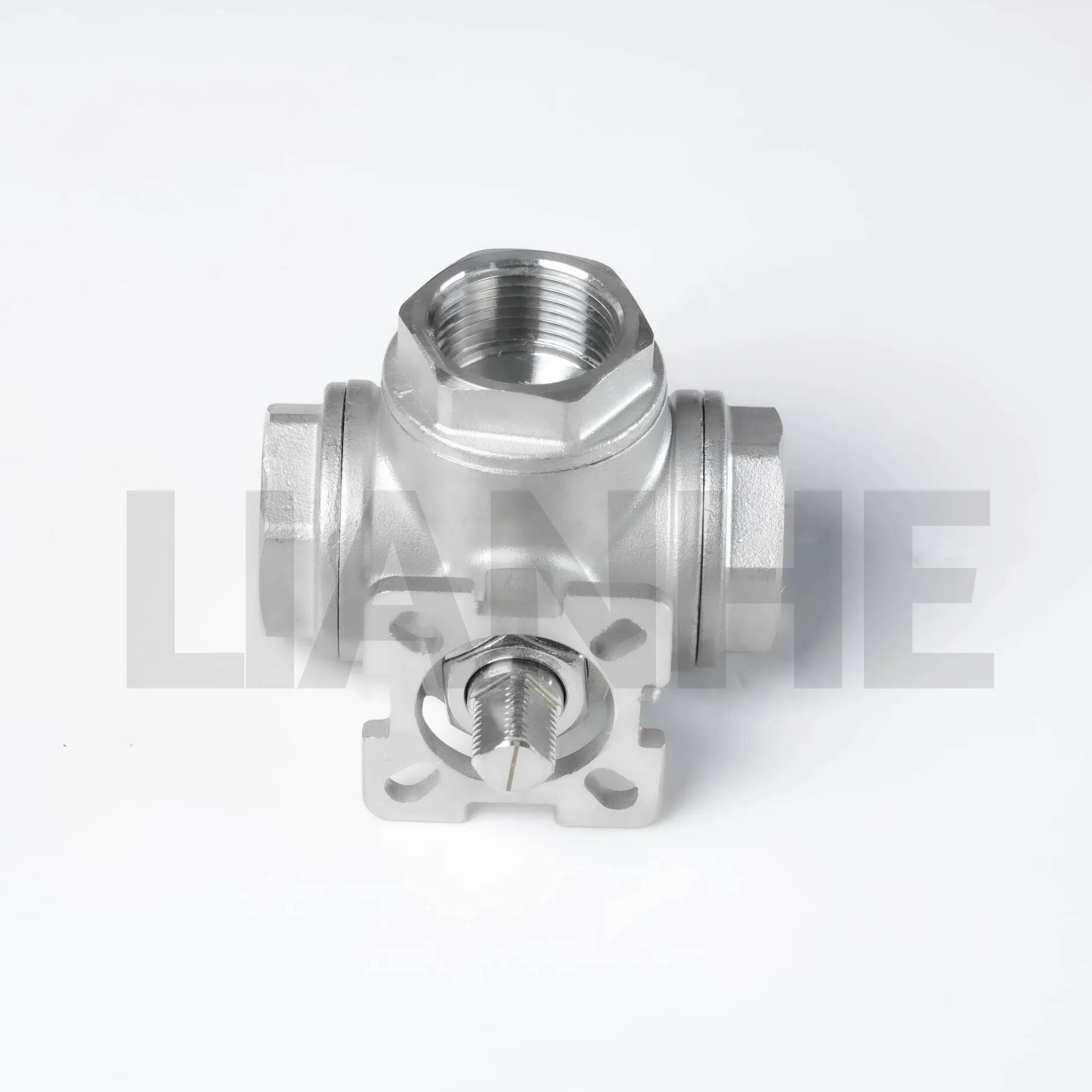

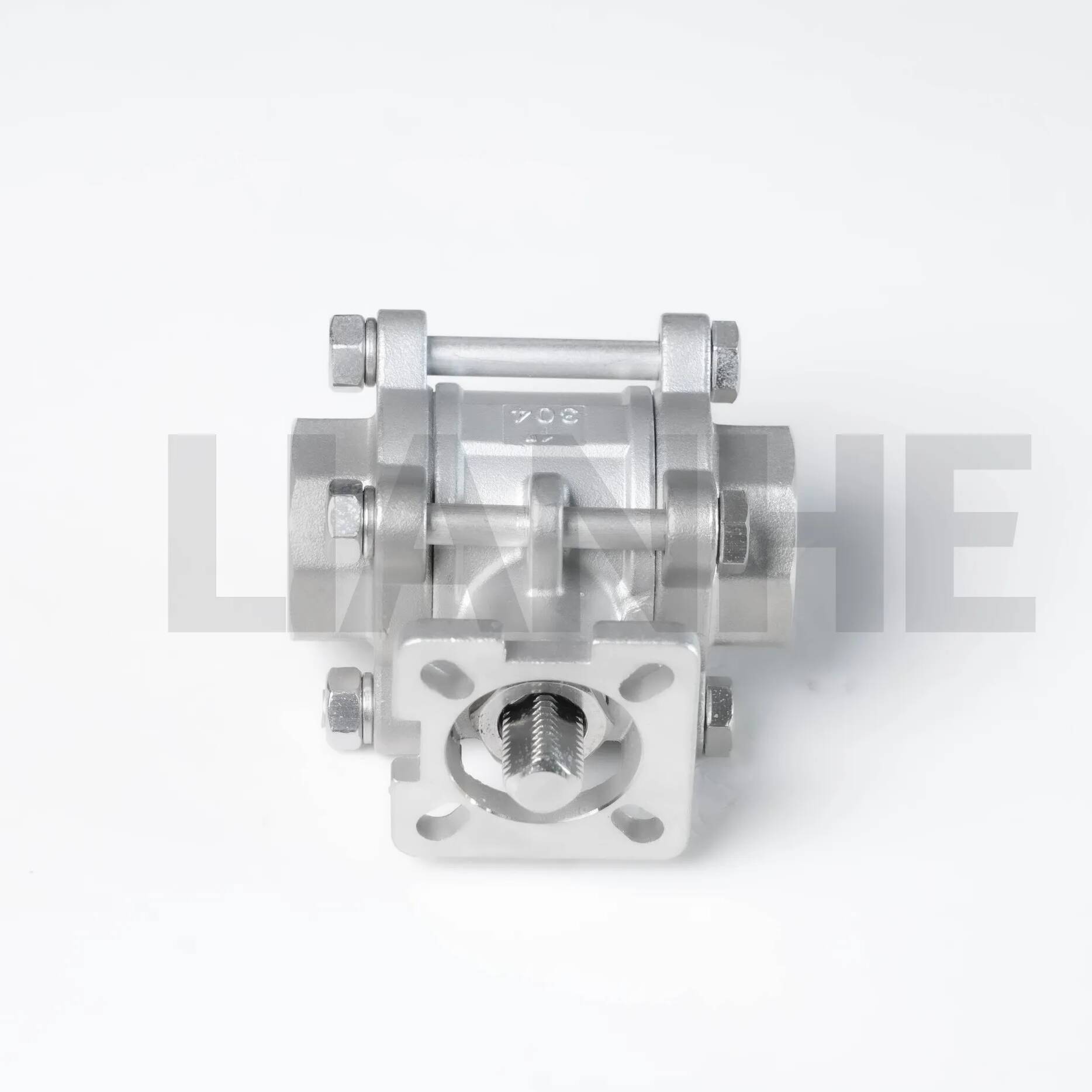

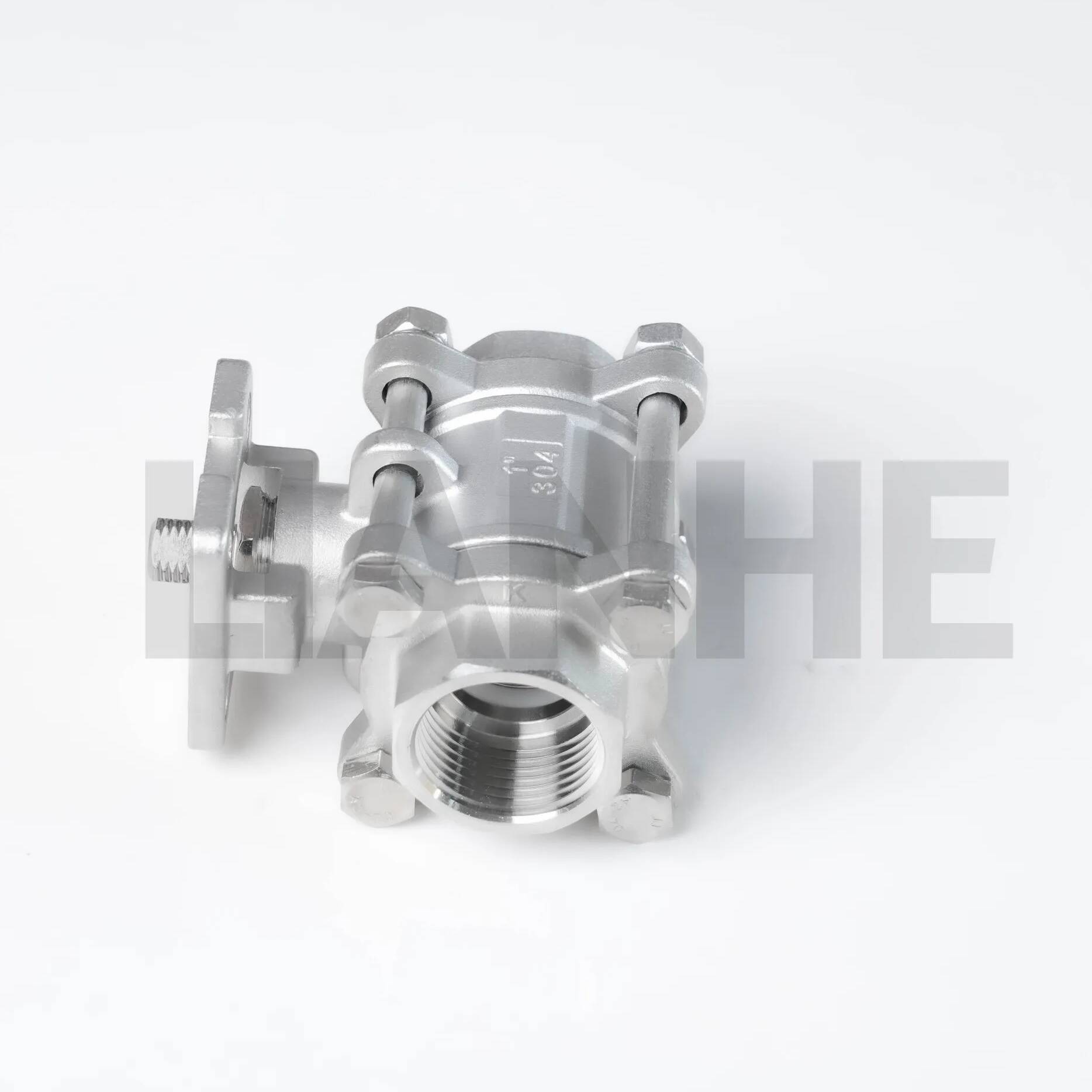

ISO 5211-konformer dreiteiliger Kugelhahn mit Edelstahlgewinde und Plattform

Überblick

Der ISO 5211-konforme dreiteilige Kugelhahn mit Edelstahlgewinde und Plattform ist eine vielseitige Lösung zur Durchflussregelung, die für eine einfache Automatisierung und Wartung in industriellen und kommerziellen Systemen entwickelt wurde. Dieses aus Edelstahl 316 gefertigte Ventil verfügt über ein dreiteiliges Gehäuse, NPT-Gewinde (ANSI B1.20.1) und eine integrierte ISO 5211-Montageplattform, die eine direkte Betätigung des Stellantriebs für den Fern- oder automatisierten Betrieb ermöglicht.

Merkmale

Modulares dreiteiliges Design:

Die Konstruktion mit geteiltem Gehäuse ermöglicht einen schnellen Austausch interner Komponenten (Kugel, Sitz, Spindel), ohne die Rohre zu trennen, wodurch die Ausfallzeit bei Wartungsarbeiten um 70 % reduziert wird.

Die ISO 5211-Plattform (Montagemuster: F03-F05) macht Adapterplatten überflüssig und ist mit elektrischen, pneumatischen oder hydraulischen Stellantrieben für den 90°-Vierteldrehungsbetrieb kompatibel.

Hochleistungsdichtung:

PTFE- oder Metall-auf-Metall-Sitze (Stellite-Überzug) sorgen je nach Sitzmaterial für eine blasendichte Absperrung (API 598) bei Temperaturen von -46 °C bis 815 °C.

Das Design mit vollem Durchgang (Bohrung = Rohrdurchmesser) minimiert den Druckabfall und erreicht Cv-Werte, die um 20 % höher sind als bei vergleichbaren Ventilen mit reduziertem Durchgang.

Vorteile der Gewindeverbindung:

NPT-Außen-/Innengewinde für einfache Installation in bestehenden Systemen, kompatibel mit Stahl-, Kupfer- und Kunststoffrohren, mit optionalem Gewindedichtmittel für erhöhte Leckagebeständigkeit.

Die verstärkte Gehäusedicke an den Gewindeverbindungen (1,3x Standard) hält hohen Drehmomentkräften des Aktuators ohne Verformung stand.

Material & Compliance:

Gehäuse aus Edelstahl 316 (ASTM A316) mit passivierter Oberfläche, konform mit FDA 21 CFR Teil 177 für Lebensmittelkontakt und NACE MR0175 für Sauergasanwendungen.

Druckstufe: 1.500 PSI (316), Temperaturbereich: -40 °C bis 260 °C (RPTFE-Sitz), geeignet für verschiedene Industriemedien.

Anwendung

Ideal für automatisierte und wartungsintensive Umgebungen:

Prozesskontrolle: Fernregulierung des Durchflusses in Chemieanlagen mit elektrischen Stellantrieben, die die Integration in SPS-Systeme für eine präzise Durchflussmodulation ermöglichen.

Essen und Trinken: Sanitäranwendungen in Brauereien und Molkereien, mit Sitzen aus Edelstahl 316 und PTFE, die den 3-A-Hygienestandards für Clean-in-Place-Systeme (CIP) entsprechen.

Wasseraufbereitung: Automatisierte Absperrventile in Filtersystemen und Umkehrosmoseanlagen, mit ISO-Plattform, die einen schnellen Stellantriebsaustausch während der Wartung ermöglicht.

Bodenunterstützung für die Luft- und Raumfahrt: Kraftstoff- und Hydraulikleitungen in Flugzeugwartungsanlagen aus Edelstahl 316, der der Korrosion von Düsentreibstoff und Enteisungsflüssigkeit widersteht.

FAQ

F: Welches Antriebsdrehmoment ist für ein 2-Zoll-Ventil erforderlich??

A:Typischerweise 20–30 N·m für manuellen Betrieb; Empfehlungen zum Antriebsdrehmoment basierend auf der Medienviskosität finden Sie im Datenblatt des Ventils.

F: Kann die Plattform für den manuellen Betrieb entfernt werden??

A:Nein, die Plattform ist fest mit dem Ventilkörper verbunden; Verwenden Sie einen Hebel oder ein Handrad (im Lieferumfang enthalten) zur manuellen Steuerung, wenn keine Aktuatoren installiert sind.

F: Wie stellt man die Ausrichtung des Aktuators mit der ISO-Plattform sicher??

A:Ziehen Sie die Stellantriebsschrauben mit einem Drehmomentschlüssel mit einem Drehmoment von 15–20 N·m an und achten Sie dabei auf Parallelität zwischen der Plattform und der Stellantriebsmontagefläche.

F: Sind explosionsgeschützte Antriebe verfügbar??

A:Ja, wählen Sie Stellantriebe mit ATEX/IECEx-Zertifizierung für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 aus, kompatibel mit der ISO 5211-Schnittstelle unseres Ventils.
