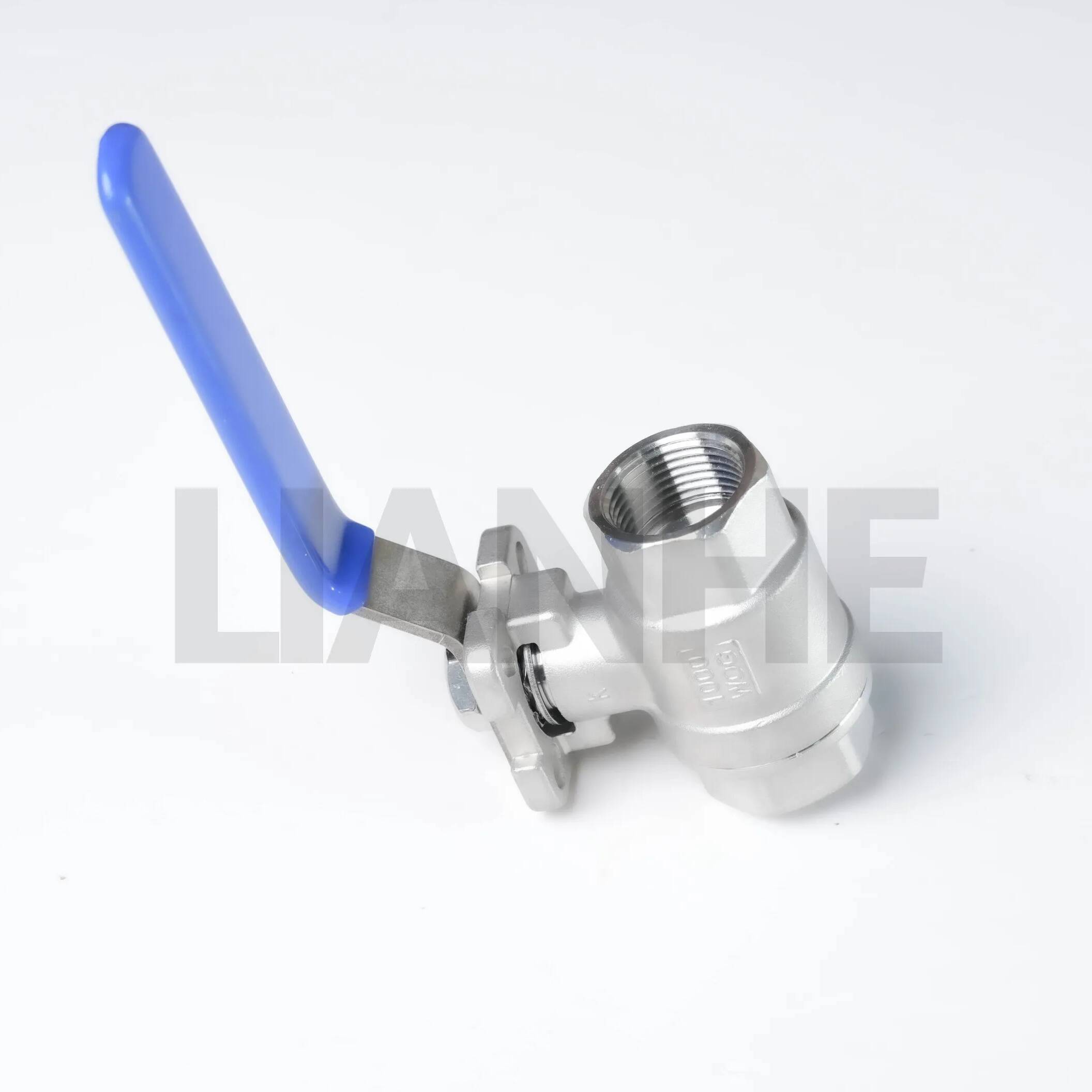

2-teiliger Kugelhahn mit Gewinde und Plattform für einfache Bedienung

Überblick

Der zweiteilige Kugelhahn mit Gewinde und Plattform ist eine vielseitige, kostengünstige Lösung für die Ein-/Aus-Durchflussregelung in Rohrleitungssystemen mit niedrigem bis mittlerem Druck. Ausgestattet mit einem zweiteiligen Gehäuse mit NPT-Gewinden (ANSI/ASME B1.20.1) und einer integrierten Montageplattform kombiniert dieses Ventil eine einfache Installation mit zuverlässiger Leistung in gewerblichen und industriellen Anwendungen. Das kompakte Design und die leichte Bauweise machen es ideal für enge Räume und tragbare Geräte.

Merkmale

Benutzerfreundliches Design:

Integrierte ISO 5211-Montageplattform für den direkten Anbau von Stellantrieben (elektrisch, pneumatisch oder manuell), wodurch Adapterplatten entfallen und die Installationszeit um 30 % verkürzt wird.

Handrad- oder Hebelbedienung mit deutlicher Positionsanzeige (offen/geschlossen), kompatibel mit Verriegelungs-/Tagout-Vorrichtungen zur Einhaltung der Sicherheitsvorschriften.

Vorteile der Gewindeverbindung:

Konische NPT-Gewinde (männlich/weiblich) sorgen für leckagefreie Verbindungen ohne zusätzliches Schweißen und eignen sich für eine schnelle Montage/Demontage in Wartungsszenarien.

Für Wasser-/Gasanwendungen ist kein Gewindedichtmittel erforderlich (PTFE-Sitz sorgt für blasendichte Abdichtung bis zu 100 PSI).

Langlebige Konstruktion:

Gehäusematerialien: Kohlenstoffstahl (ASTM A105), Edelstahl (A316) oder Messing (C37700), optional mit chemischer Nickelbeschichtung für verbesserte Korrosionsbeständigkeit.

Optionen mit vollem und reduziertem Anschluss: Voller Anschluss (100 % Durchflusseffizienz) für minimalen Druckabfall; reduzierter Anschluss (platzsparend) für Anwendungen mit geringem Durchfluss.

Großer Einsatzbereich:

Druckstufe: 1.000 PSI (Kohlenstoffstahl), 1.500 PSI (Edelstahl), geeignet für Luft, Wasser, Öl und nicht korrosive Gase.

Temperaturbereich: -20 °C bis 180 °C (PTFE-Sitz); -40°C bis 260°C (RPTFE-Sitz), anpassbar an verschiedene Umgebungsbedingungen.

Anwendung

Geeignet für gewerbliche und leichtindustrielle Umgebungen:

Sanitär und Heizungs-, Lüftungs- und Klimatechnik: Wasserversorgungssysteme für Privathaushalte und Gewerbe, Heiz-/Kühlkreisläufe und Druckluftleitungen.

Essen und Trinken: Sanitäranwendungen mit Edelstahlvarianten (poliert auf 316L, FDA-konform), ideal für Brauereien, Molkereien und Abfüllanlagen.

Marine und Wohnmobile: Salzwasserbeständige Messingventile für Bordleitungen und Rohrleitungen von Freizeitfahrzeugen, mit NPT-Gewinden, kompatibel mit Standard-Schiffsarmaturen.

Industrieausrüstung: Tragbare Pumpen, Mischer und Filtersysteme, die Schnellanschlussventile für modulare Aufbauten erfordern.

FAQ

F: Kann das Ventil mit Vakuumsystemen verwendet werden??

A:Ja, der PTFE-Sitz sorgt für eine zuverlässige Absperrung unter Vakuumbedingungen (bis zu 29" Hg), für häufige Vakuumzyklen werden jedoch Metallsitze empfohlen.

F: Was ist der Unterschied zwischen Modellen mit vollem Port und Modellen mit reduziertem Port??

A:Ventile mit vollem Durchgang haben die gleiche Bohrung wie das Rohr (z. B. 2-Zoll-Ventil für 2-Zoll-Rohr), während Ventile mit reduziertem Durchgang aus Gründen der Kompaktheit eine kleinere Bohrung haben (z. B. 1,5-Zoll-Bohrung in einem 2-Zoll-Ventil).

F: Ist die Montageplattform mit allen Aktuatoren kompatibel??

A:Die ISO 5211-Plattform ist universell und mit den meisten Schwenkantrieben kompatibel. Überprüfen Sie die Drehmomentanforderungen des Stellantriebs anhand der Ventilspezifikationen.

F: So verhindern Sie Gewindekorrosion bei Salzwasseranwendungen?

A:Verwenden Sie Edelstahlventile mit Anti-Seize-Mittel auf den Gewinden und vermeiden Sie den Kontakt mit unterschiedlichen Metallen (z. B. Messingventile mit Stahlrohren).
