Elektrisch betätigter dreiteiliger Kugelhahn mit Gewinde für automatisierte Systeme

Überblick

Der elektrisch betätigte dreiteilige Kugelhahn mit Gewinde ist eine vielseitige Lösung zur Durchflussregelung, die für automatisierte Industrie- und Gewerbesysteme entwickelt wurde und die Zuverlässigkeit eines dreiteiligen Kugelhahns mit der Präzision eines elektrischen Stellantriebs kombiniert. Dieses aus Edelstahl 304 gefertigte Ventil verfügt über NPT-Gewinde (ANSI B1.20.1) und eine integrierte ISO 5211-Montageplattform, die eine nahtlose Integration in SPS/DCS-Systeme für den Fern- oder programmierten Betrieb ermöglicht.

Merkmale

Integrierte Automatisierung:

Elektrischer Stellantrieb mit 24 V DC oder 230 V AC mit 90°-Vierteldrehung, der eine Fail-Safe-Position (offen/geschlossen) und Drehmomentausgänge von bis zu 50 N·m für 2-Zoll-Ventile bietet.

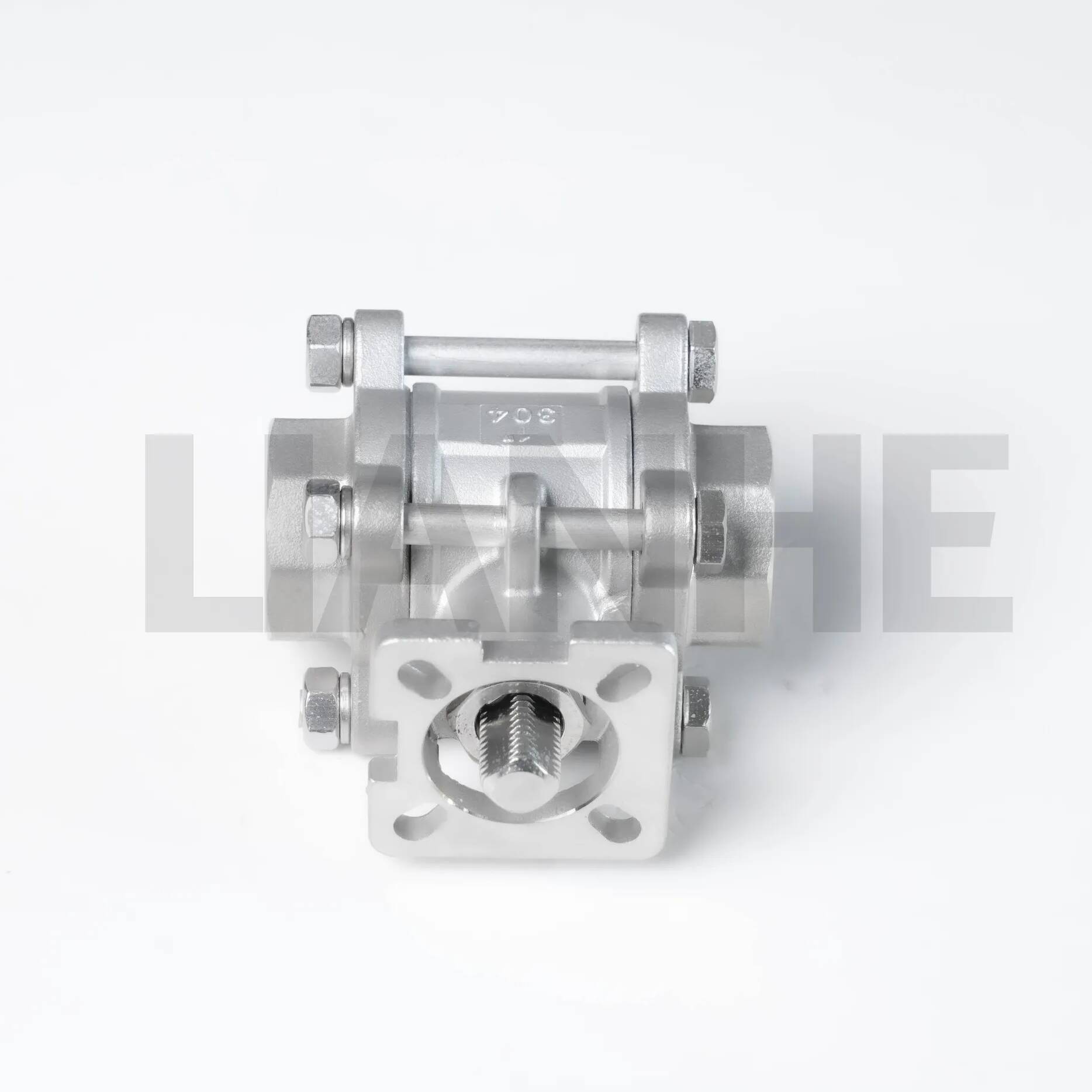

Die ISO 5211-Plattform macht Adapterplatten überflüssig und gewährleistet die direkte Montage von Stellantrieben von Marken wie Rotork, Limitorque oder Emerson, wodurch die Installationszeit um 40 % verkürzt wird.

Präzisions-Gewindeverbindungen:

NPT-Außen-/Innengewinde (ANSI B1.20.1) für schnelle Montage mit Stahl-, Kupfer- oder Kunststoffrohren, kompatibel mit Schedule 40/80-Rohren und getestet auf einen Arbeitsdruck von 1.500 PSI.

Gewinde werden beim Zusammenbau mit einem Anti-Seize-Mittel beschichtet, um ein Festfressen bei Aktuatoranwendungen mit hohem Drehmoment zu verhindern.

Zuverlässige Dichtungsleistung:

Der PTFE-Sitz sorgt für blasendichtes Absperren (API 598) bis 180 °C, wobei eine polierte Kugel (Ra ≤0,8 μm) ein niedriges Drehmoment (≤12 N·m für 2-Zoll-Ventile) und eine Lebensdauer von 1.000.000 Zyklen gewährleistet.

Ausblassicherer Schaft und Double-Block-and-Bleed-Design (DBB) optional für sicherheitskritische Anwendungen, die eine Isolierung des Vor- und Nachdrucks erfordern.

Operative Flexibilität:

Temperaturbereich: -20 °C bis 180 °C (PTFE-Sitz); -40 °C bis 260 °C (RPTFE-Sitz), geeignet für Heißwasser-, Druckluft- und nicht korrosive Flüssigkeitsleitungen.

Eingebaute Endschalter und Positionsanzeigen liefern Echtzeit-Feedback an Steuersysteme und sorgen so für eine präzise Durchflussregelung.

Anwendung

Perfekt für die automatisierte Flusskontrolle in verschiedenen Branchen:

Prozesskontrolle: Ferngesteuerter Ein-/Aus-Betrieb in Chemikalienmischtanks, wobei Edelstahl 304 die FDA-Anforderungen für indirekten Lebensmittelkontakt in der Getränkeproduktion erfüllt.

HVAC-Systeme: Automatisierte Steuerung von Kühlwasser- und Heißölkreisläufen in Gewerbegebäuden, Integration in BMS (Gebäudemanagementsysteme) für Energieeffizienz.

Industrielle Automatisierung: Pneumatische Fördersysteme und Roboterarm-Flüssigkeitsleitungen mit elektrischer Betätigung, die eine schnelle Reaktion ermöglicht (≤5 Sekunden für 2-Zoll-Ventile).

Wasseraufbereitung: Automatisierte Abschaltung in Filtersystemen und Umkehrosmoseanlagen, mit NPT-Gewinden, die einen schnellen Austausch in kompakten Installationen ermöglichen.

FAQ

F: Wie lange ist die Reaktionszeit des elektrischen Stellantriebs??

A:Die typische Reaktionszeit beträgt für 2-Zoll-Ventile je nach Spannungs- und Drehmomentanforderungen 8 bis 15 Sekunden. Genaue Spezifikationen finden Sie im Datenblatt des Stellantriebs.

F: Kann das Ventil bei Stromausfällen manuell betätigt werden??

A:Ja, die meisten Stellantriebe verfügen über einen manuellen Notbetätigungshebel für den Notbetrieb. Aus Gründen der langfristigen Zuverlässigkeit wird jedoch die regelmäßige manuelle Verwendung nicht empfohlen.

F: Ist der Antrieb wasserdicht??

A:Aktuatoren haben standardmäßig die Schutzart IP67 und sind für feuchte Umgebungen geeignet. Für Tauchanwendungen (z. B. Abwasseraufbereitungsbecken) stehen IP68-Varianten zur Verfügung.

F: So kalibrieren Sie den Antrieb mit dem Ventil?

A:Verwenden Sie das integrierte Kalibrierungstool, um die Offen-/Geschlossen-Positionen einzustellen und sicherzustellen, dass die Kugel mit den Endschaltern des Stellantriebs übereinstimmt, um eine genaue Rückmeldung zu erhalten.
