Größe: 1/4" bis 4" (DN8-DN100)
Hafen: Volle Bohrung;
Endverbindung: Innen-/Außengewinde BSPT BSP NPT, DIN259/2999, ISO 228
Verfahren:Feingusskörper – CNC-Drehbearbeitung.
Arbeitsdruck: 1000PSI für WOG.
Hydrostatischer Testdruck:1500 psi
Einstellbare Vorbaupackung
Dichtungen und Sitze aus reinem Teflon
Temperaturbereich: -60 bis 450°

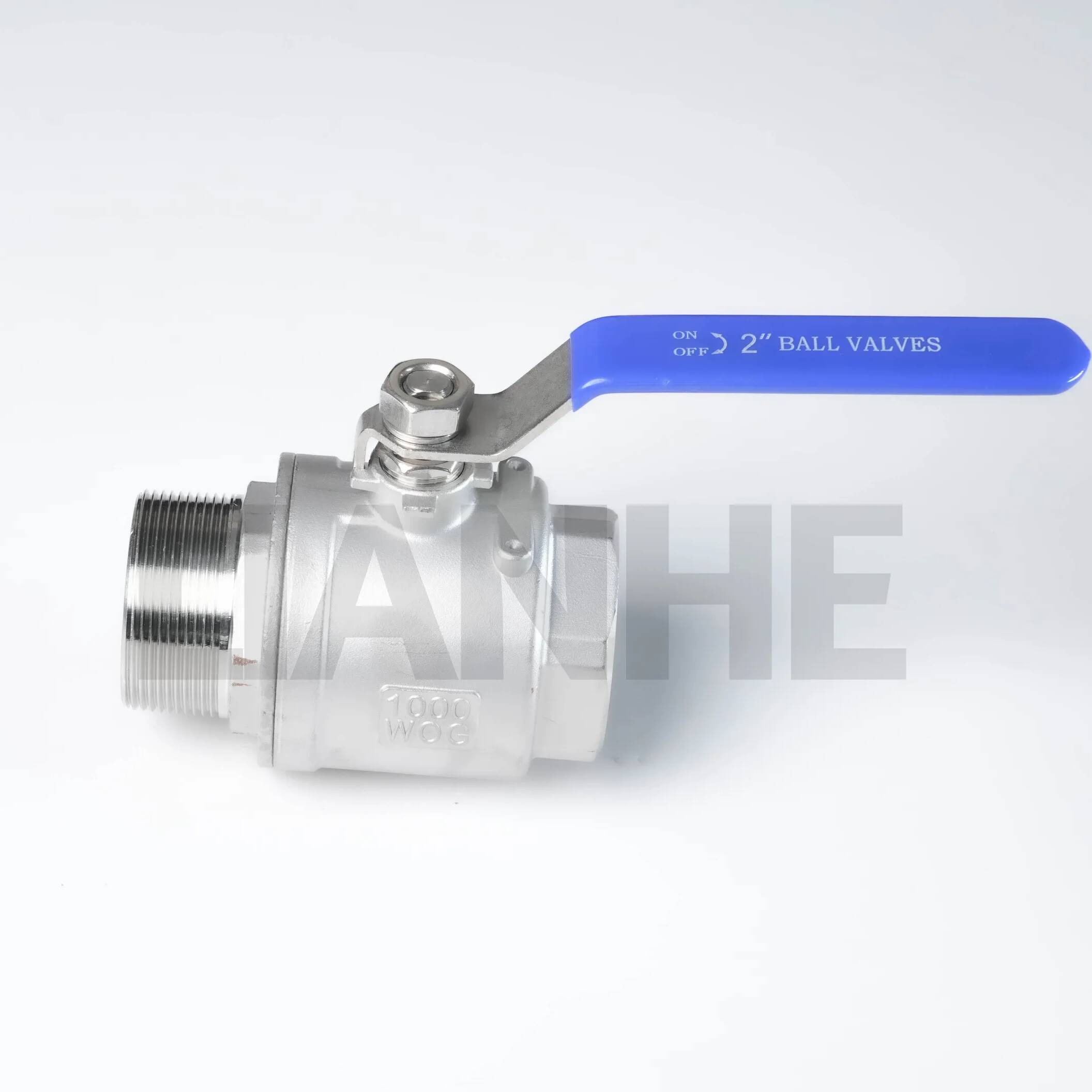

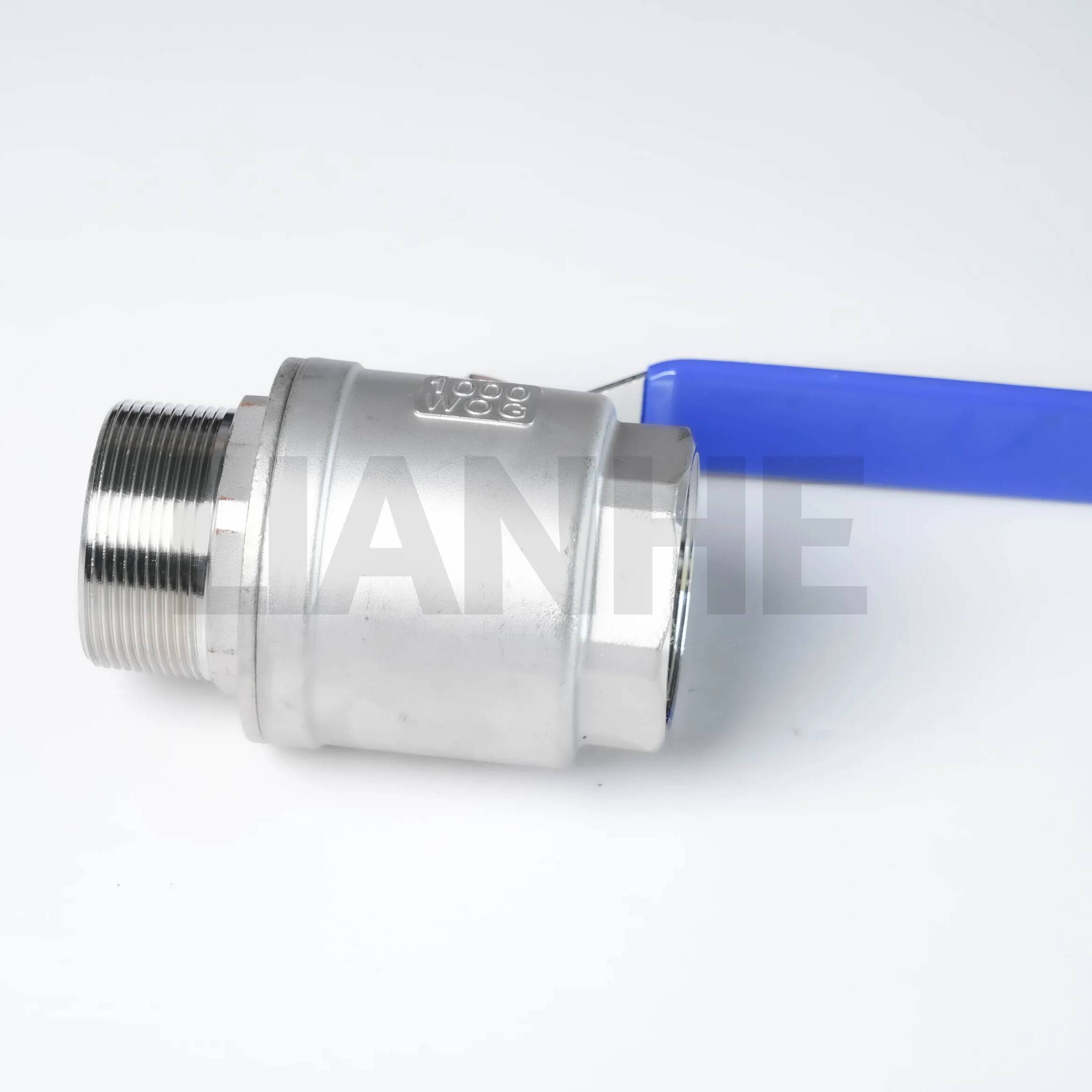

Der hochbelastbare 2-teilige Kugelhahn mit F/M-Gewinde aus Edelstahl ist eine robuste Lösung zur Durchflussregelung, die für Industrieanwendungen mit hohem Druck und hoher Korrosion entwickelt wurde. Dieses aus Edelstahl 316 gefertigte Ventil verfügt über NPT-Innen- und Außengewinde (ANSI B1.20.1) und ein Design mit vollem Durchgang, das eine zuverlässige Leistung in rauen Umgebungen gewährleistet, in denen Haltbarkeit und Leckagefestigkeit von entscheidender Bedeutung sind.
Konstruktion in Industriequalität:
Gehäuse aus Edelstahl 316 (ASTM A316) mit 3,5 % Molybdängehalt, der eine um 50 % bessere Beständigkeit gegen Chlorid-Lochfraß bietet als Edelstahl 304.
Zweiteiliges Design mit durchgehend gehärtetem Schaft (HRC 35–40) und verstärktem Sitzhalter, hält einem Arbeitsdruck von 1.500 PSI und einer Lebensdauer von 10.000 Zyklen stand.
Volle Durchflusseffizienz:
Der uneingeschränkte Durchflussweg (Bohrung entspricht dem Rohrdurchmesser) reduziert den Druckabfall um 25 % im Vergleich zu Ventilen mit reduziertem Anschluss, ideal für Systeme mit hohem Durchfluss (z. B. 50 GPM für 2-Zoll-Ventile).
Der PTFE-Sitz mit Anti-Extrusionsring sorgt für blasendichtes Absperren (API 598) und einen Betrieb mit niedrigem Drehmoment (≤15 N·m für 2-Zoll-Ventile), selbst nach 5 Betriebsjahren.
Stärke der Gewindeverbindung:
NPT-Innengewinde (Einlass) und NPT-Außengewinde (Auslass) für eine sichere Rohrbefestigung, kompatibel mit Stahl-, Messing- und PVC-Rohren, mit optionalen Gewindedichtnuten für erhöhte Leckagebeständigkeit.
Das robuste Handrad (Aluminium oder Edelstahl) bietet 30 % mehr Drehmomenthebel als Standardhebel und eignet sich für den manuellen Betrieb an schwer zugänglichen Stellen.
Extreme Umweltbeständigkeit:
Temperaturbereich: -40 °C bis 260 °C (RPTFE-Sitz), geeignet für kryogene Flüssigkeiten, heißes Öl und chemische Lösungsmittel.
Entspricht NACE MR0175 für Sauergasanwendungen und eignet sich daher ideal für Öl- und Gasanwendungen mit H2S-Konzentrationen ≤3.000 PPM.
Ideal für anspruchsvolle Industrieumgebungen:
Öl- und Gasexploration: Ein-/Aus-Steuerung in Bohrlochkopf-Probenahmeleitungen und Chemikalieninjektionssystemen, mit 316er Edelstahl, der Schwefelwasserstoffkorrosion widersteht.
Chemische Verarbeitung: Umgang mit aggressiven Medien wie Schwefelsäure, Natriumhydroxid und organischen Lösungsmitteln in Reaktoren und Destillationskolonnen.
Meerestechnik: Salzwasserballastsysteme und Rohrleitungen für Offshore-Plattformen, die ständig dem Meerwasser und der Meeresatmosphäre ausgesetzt sind.
Stromerzeugung: Hochdruck-Speisewasserleitungen und Kondensatableiter in Kombikraftwerken, die schnellen Temperaturwechseln und Partikelerosion standhalten.
F: Kann das Ventil mit einem Stellantrieb automatisiert werden??
A:Ja, die ISO 5211-Montageplattform (optional) ermöglicht den direkten Anbau elektrischer/pneumatischer Aktuatoren zur Fernsteuerung.
F: Welches Gewindedichtmittel wird für chemische Anwendungen empfohlen??
A:Verwenden Sie ein Dichtmittel auf PTFE-Basis, das gegen Ihre Medien beständig ist. Die Tabellen zur chemischen Verträglichkeit finden Sie in unserem technischen Datenblatt.
F: So prüfen Sie den Sitzverschleiß bei kritischen Anwendungen?
A:Führen Sie einen jährlichen Blasentest (5 PSI Luftdruck) durch und prüfen Sie, ob Lecks vorhanden sind. Ersetzen Sie die Sitze, wenn die Leckage die API 598-Standards überschreitet.
F: Ist das Ventil für abrasive Medien geeignet??
A:Ja, aber installieren Sie vorgeschaltet ein Sieb, um Partikel >50 μm zu filtern, und erwägen Sie einen Metall-auf-Metall-Sitz für eine längere Lebensdauer.
Der hochbelastbare 2-teilige Kugelhahn mit F/M-Gewinde aus Edelstahl ist eine robuste Lösung zur Durchflussregelung, die für Industrieanwendungen mit hohem Druck und hoher Korrosion entwickelt wurde. Dieses aus Edelstahl 316 gefertigte Ventil verfügt über NPT-Innen- und Außengewinde (ANSI B1.20.1) und ein Design mit vollem Durchgang, das eine zuverlässige Leistung in rauen Umgebungen gewährleistet, in denen Haltbarkeit und Leckagefestigkeit von entscheidender Bedeutung sind.
Konstruktion in Industriequalität:
Gehäuse aus Edelstahl 316 (ASTM A316) mit 3,5 % Molybdängehalt, der eine um 50 % bessere Beständigkeit gegen Chlorid-Lochfraß bietet als Edelstahl 304.
Zweiteiliges Design mit durchgehend gehärtetem Schaft (HRC 35–40) und verstärktem Sitzhalter, hält einem Arbeitsdruck von 1.500 PSI und einer Lebensdauer von 10.000 Zyklen stand.
Volle Durchflusseffizienz:
Der uneingeschränkte Durchflussweg (Bohrung entspricht dem Rohrdurchmesser) reduziert den Druckabfall um 25 % im Vergleich zu Ventilen mit reduziertem Anschluss, ideal für Systeme mit hohem Durchfluss (z. B. 50 GPM für 2-Zoll-Ventile).
Der PTFE-Sitz mit Anti-Extrusionsring sorgt für blasendichtes Absperren (API 598) und einen Betrieb mit niedrigem Drehmoment (≤15 N·m für 2-Zoll-Ventile), selbst nach 5 Betriebsjahren.
Stärke der Gewindeverbindung:
NPT-Innengewinde (Einlass) und NPT-Außengewinde (Auslass) für eine sichere Rohrbefestigung, kompatibel mit Stahl-, Messing- und PVC-Rohren, mit optionalen Gewindedichtnuten für erhöhte Leckagebeständigkeit.
Das robuste Handrad (Aluminium oder Edelstahl) bietet 30 % mehr Drehmomenthebel als Standardhebel und eignet sich für den manuellen Betrieb an schwer zugänglichen Stellen.
Extreme Umweltbeständigkeit:
Temperaturbereich: -40 °C bis 260 °C (RPTFE-Sitz), geeignet für kryogene Flüssigkeiten, heißes Öl und chemische Lösungsmittel.
Entspricht NACE MR0175 für Sauergasanwendungen und eignet sich daher ideal für Öl- und Gasanwendungen mit H2S-Konzentrationen ≤3.000 PPM.
Ideal für anspruchsvolle Industrieumgebungen:
Öl- und Gasexploration: Ein-/Aus-Steuerung in Bohrlochkopf-Probenahmeleitungen und Chemikalieninjektionssystemen, mit 316er Edelstahl, der Schwefelwasserstoffkorrosion widersteht.
Chemische Verarbeitung: Umgang mit aggressiven Medien wie Schwefelsäure, Natriumhydroxid und organischen Lösungsmitteln in Reaktoren und Destillationskolonnen.
Meerestechnik: Salzwasserballastsysteme und Rohrleitungen für Offshore-Plattformen, die ständig dem Meerwasser und der Meeresatmosphäre ausgesetzt sind.
Stromerzeugung: Hochdruck-Speisewasserleitungen und Kondensatableiter in Kombikraftwerken, die schnellen Temperaturwechseln und Partikelerosion standhalten.
F: Kann das Ventil mit einem Stellantrieb automatisiert werden??
A:Ja, die ISO 5211-Montageplattform (optional) ermöglicht den direkten Anbau elektrischer/pneumatischer Aktuatoren zur Fernsteuerung.
F: Welches Gewindedichtmittel wird für chemische Anwendungen empfohlen??
A:Verwenden Sie ein Dichtmittel auf PTFE-Basis, das gegen Ihre Medien beständig ist. Die Tabellen zur chemischen Verträglichkeit finden Sie in unserem technischen Datenblatt.
F: So prüfen Sie den Sitzverschleiß bei kritischen Anwendungen?
A:Führen Sie einen jährlichen Blasentest (5 PSI Luftdruck) durch und prüfen Sie, ob Lecks vorhanden sind. Ersetzen Sie die Sitze, wenn die Leckage die API 598-Standards überschreitet.
F: Ist das Ventil für abrasive Medien geeignet??
A:Ja, aber installieren Sie vorgeschaltet ein Sieb, um Partikel >50 μm zu filtern, und erwägen Sie einen Metall-auf-Metall-Sitz für eine längere Lebensdauer.
