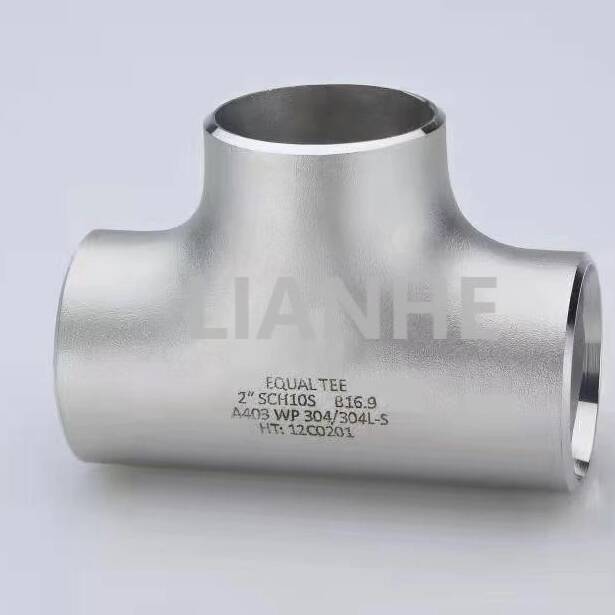

Hochleistungs-Edelstahl-BW-Gleich-T-Stück für Industrierohrleitungen

Überblick

Das Heavy-Duty-Edelstahl-BW-Equal-T-Stück (Stumpfschweißung) ist eine robuste Rohrverschraubung, die für die Herstellung von Dreiwegeverbindungen in Industrierohrleitungen mit hohem Druck und hoher Temperatur entwickelt wurde. Dieses aus nahtlosem Edelstahl 304 oder 316 gefertigte gleiche T-Stück verfügt über Stumpfschweißenden und einheitliche Abzweiggrößen und gewährleistet so eine ausgewogene Strömungsverteilung und strukturelle Integrität bei anspruchsvollen Anwendungen.

Merkmale

Gleichmäßiges Strömungsdesign:

Gleiche Abzweigdurchmesser (z. B. 4" x 4" x 4") sorgen für eine symmetrische Strömungsteilung und reduzieren Turbulenzen um 25 % im Vergleich zu Reduzier-T-Stücken, ideal für Mehrleitungssysteme, die einen ausgeglichenen Druck erfordern.

Die glatte Innenfläche (Ra ≤1,6 μm) und der Abzweigungswinkel von 90° fördern die laminare Strömung und minimieren den Druckverlust in Umgebungen mit hohem Durchfluss.

Hochwertige nahtlose Konstruktion:

Aus einem einzigen Block Edelstahl ASTM A312 (304/316) extrudiert, mit einer Mindestzugfestigkeit von 515 MPa und einer Streckgrenze von 250 MPa.

Ausgelegt für Arbeitsdrücke bis zu 2.500 PSI (Edelstahl 316, Zeitplan 80) und Temperaturen von -46 °C bis 815 °C, geeignet für Dampf-, Öl- und Gasanwendungen.

Präzisionsschweißkonformität:

Stumpfschweißenden mit 37,5°-Abschrägung erfüllen die Standards ANSI B16.9 und ASME B31.1 und ermöglichen vollständig durchdringende Schweißnähte für Schedule 40/80-Rohre in Strom- und Prozessrohrleitungen.

Erhältlich in den Größen 1" bis 36" NPS, mit kundenspezifischen Wandstärken für Anwendungen in Nuklearqualität (ASME BPVC Abschnitt III).

Korrosionsbeständigkeit:

Die Edelstahlvariante 316 mit Molybdänlegierung widersteht Lochfraß in chloridreichen Medien, während 304 für nicht korrosive Umgebungen wie Druckluftsysteme geeignet ist.

Anwendung

Ideal für eine ausgewogene Strömungsverteilung in Industrierohrleitungen:

Öl- und Gasverarbeitung: Erstellen von Drei-Wege-Verbindungen in Abscheidersystemen und Wärmetauschernetzen gemäß NACE MR0175 für den Sauergasbetrieb.

Stromerzeugung: Verteilung von Dampf von Sammlern zu Turbinen und Hilfsgeräten in Wärmekraftwerken, wobei Edelstahl 304 einer Oxidation bei 550 °C widersteht.

Chemische Verarbeitung: Strömungsteilung in Reaktorzuleitungen und Mischsystemen, wobei Edelstahl 316 den cGMP-Standards für die pharmazeutische Herstellung entspricht.

Wasseraufbereitung: Verteilung von Wasser aus der Hauptleitung zu mehreren Filtereinheiten in kommunalen Anlagen, die chlorhaltigem Wasser und Hochdruckstößen standhalten.

FAQ

F: Können gleiche T-Stücke zur Reduzierung des Durchflusses verwendet werden??

A:Nein, gleiche T-Stücke sorgen für einen ausgeglichenen Durchfluss. Verwenden Sie Reduzier-T-Stücke, wenn der Abzweigdurchmesser vom Hauptleitungsdurchmesser abweicht.

F: Wie groß ist der empfohlene Stützabstand für T-Stücke mit großem Durchmesser??

A:Installieren Sie Stützen innerhalb von 1,5 x Rohrdurchmesser vom T-Stück, um die Belastung der Abzweigverbindungen, insbesondere bei horizontalen Strecken, zu minimieren.

F: So verhindern Sie Schweißnahtschäden an T-Stücken aus Edelstahl 304?

A:Verwenden Sie für Schweißanwendungen 304L (kohlenstoffarm), um interkristalline Korrosion zu vermeiden, oder wenden Sie bei dicken Abschnitten eine Wärmebehandlung nach dem Schweißen an.

F: Gibt es feuerfeste Beschichtungen??

A:Ja, es können intumeszierende Beschichtungen (ASTM E119-konform) aufgetragen werden, die eine zweistündige Feuerbeständigkeit für kritische Rohrleitungsverbindungen bieten.
