Konzentrisches Hochdruck-BW-Reduzierstück aus Edelstahl für Rohrleitungssysteme

Überblick

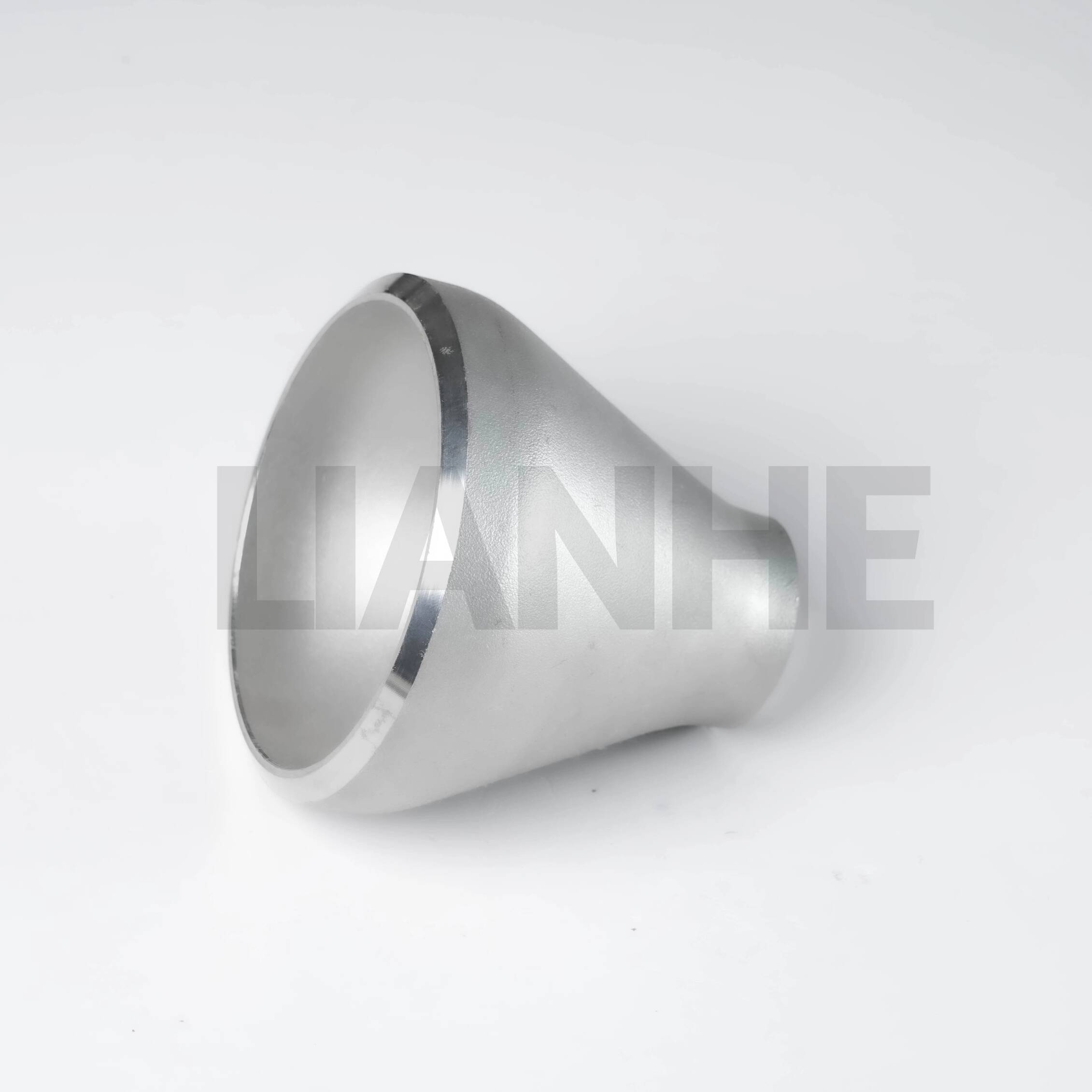

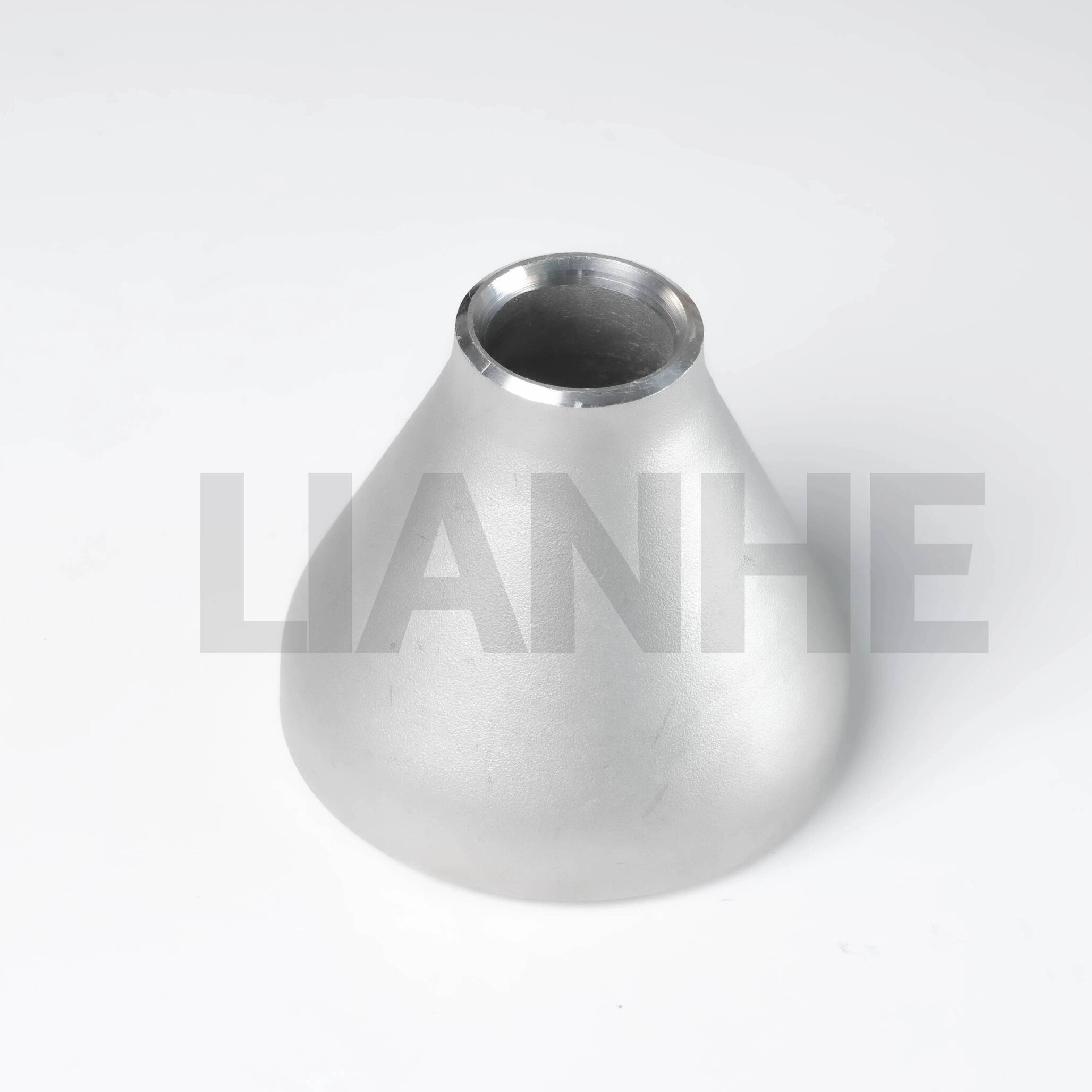

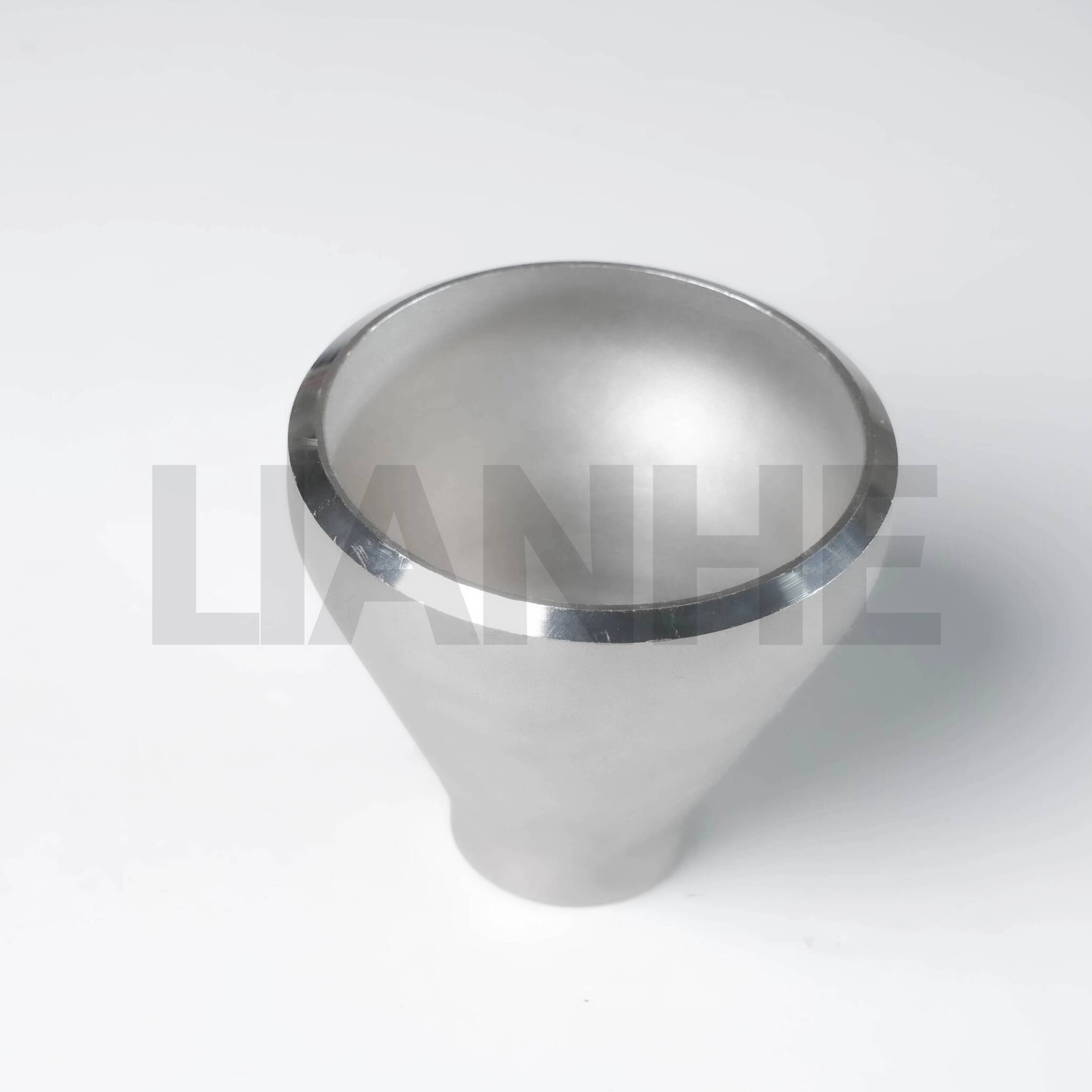

Das konzentrische Hochdruck-Edelstahl-BW-Reduzierstück (Stumpfschweißung) ist eine präzisionsgefertigte Rohrverschraubung, die zum Verbinden von Rohren unterschiedlicher Durchmesser in Hochdruck- und Hochtemperatursystemen entwickelt wurde und gleichzeitig einen reibungslosen Durchfluss und strukturelle Integrität aufrechterhält. Dieses aus nahtlosem Edelstahl 304 oder 316 gefertigte Reduzierstück verfügt über ein konzentrisches Design (gleichmäßige Wandstärke) und Stumpfschweißenden, was es ideal für Anwendungen macht, die minimale Turbulenzen und Spannungskonzentrationen erfordern.

Merkmale

Hochwertige nahtlose Konstruktion:

Hergestellt aus Edelstahl ASTM A312 (304 für den allgemeinen Gebrauch, 316 für korrosive Medien) mit einer Mindestzugfestigkeit von 515 MPa und einer Streckgrenze von 205 MPa.

Das nahtlose Gehäuse beseitigt Schwachstellen und ist für Arbeitsdrücke bis zu 2.500 PSI (Schedule 80, Edelstahl 316) und Temperaturen von -46 °C bis 815 °C ausgelegt.

Vorteile des konzentrischen Designs:

Eine gleichmäßige Durchmesserreduzierung (z. B. 6" auf 4") sorgt für einen symmetrischen Strömungsübergang und reduziert Turbulenzen um 20 % im Vergleich zu exzentrischen Reduzierstücken, ideal für flüssigkeitsdominierte Systeme.

Die glatte Innenfläche (Ra ≤1,6 μm) minimiert den Druckverlust und verhindert die Bildung von Sedimenten in Rohrleitungen.

Installationskonformität:

Stumpfschweißenden mit 37,5°-Fase erfüllen die Standards ANSI B16.25 und ASME B16.9 und sind für GTAW- (WIG) und GMAW- (MIG) Schweißprozesse in kritischen Rohrleitungen geeignet.

Erhältlich in den Größen 1" bis 48" NPS, mit Reduzierverhältnissen von 2:1 bis 4:1, kompatibel mit Rohren der Baureihe 40/80/160.

Korrosionsbeständigkeit:

Die Variante aus Edelstahl 316 mit 3,5 % Molybdän widersteht Lochfraß in chloridreichen Umgebungen (z. B. Meerwasser, Sole) und eine passivierte Oberfläche verlängert die Lebensdauer um 30 %.

Anwendung

Ideal für Industrierohrleitungen, die glatte Durchmesserübergänge erfordern:

Öl- und Gastransport: Reduzierung der Rohrgrößen in Hochdruckgasleitungen und Raffinerieprozessleitungen, konform mit NACE MR0175 für Sauergasanwendungen.

Stromerzeugung: Anschluss von Dampfturbinen an Kondensatleitungen mit kleinerem Durchmesser in Wärmekraftwerken, wobei Edelstahl 304 einer Oxidation bei 550 °C widersteht.

Chemische Verarbeitung: Übergang zwischen Reaktoreinlässen/-auslässen in korrosiven Umgebungen, Erfüllung der cGMP-Standards für reinigbare Oberflächen in der pharmazeutischen Herstellung.

Wasseraufbereitung: Reduzierung der Durchmesser in Wasserleitungen und Abwasserpumpen mit hohem Durchfluss, wobei Edelstahl 316 chlorhaltigem Wasser und abrasiven Partikeln standhält.

FAQ

F: Wann sollte ich ein konzentrisches oder ein exzentrisches Reduzierstück verwenden??

A:Verwenden Sie konzentrische Reduzierstücke für reine Flüssigkeitssysteme, um die Strömungssymmetrie aufrechtzuerhalten; Exzentrische Reduzierstücke eignen sich besser für Gas-Flüssigkeits-Gemische, um Lufteinschlüsse zu verhindern.

F: Kann dieses Reduzierstück in vertikalen Rohrleitungen verwendet werden??

A:Ja, konzentrische Reduzierstücke sind für vertikale Installationen geeignet, achten Sie jedoch auf eine ordnungsgemäße Unterstützung, um eine Belastung der Schweißverbindungen zu vermeiden.

F: Was ist die Mindestwandstärke für Reduzierstücke der Baureihe 160??

A:Die Wandstärke variiert je nach Größe (z. B. 1" Schedule 160 hat eine Wandstärke von 3,73 mm), genaue Angaben zu den Druckwerten finden Sie in ASME B16.9.

F: Sind kundenspezifische Untersetzungsverhältnisse verfügbar??

A:Ja, nicht standardmäßige Verhältnisse (z. B. 3" zu 1,5") können auf Bestellung gefertigt werden, wobei die Lieferzeit in der Regel 10–15 Werktage beträgt.
