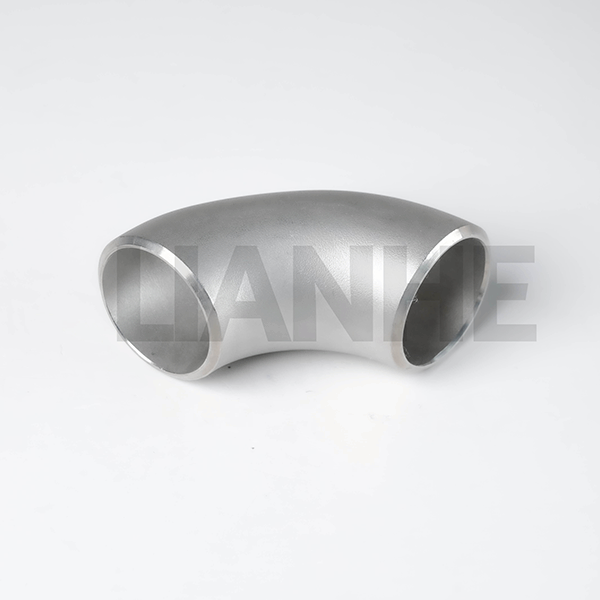

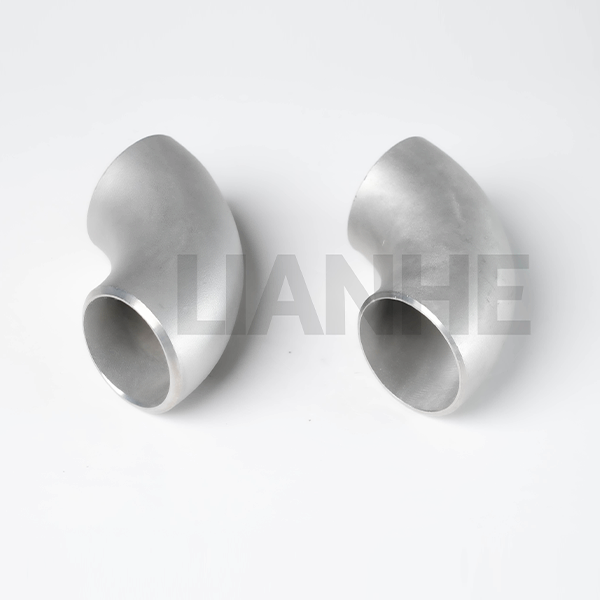

Hochdruck-Edelstahl-90DEG BW LR-Winkelstück für kritische Systeme

Überblick

Der Hochdruck-Edelstahl-90-Grad-BW (Stumpfschweiß) LR (Long Radius)-Winkel ist eine präzisionsgefertigte Rohrverbindung, die für Hochdruck-Rohrleitungssysteme mit hoher Integrität entwickelt wurde, bei denen Strömungseffizienz und strukturelle Stabilität von größter Bedeutung sind. Dieser Winkel besteht aus nahtlosem Edelstahl 304 oder 316 und verfügt über einen Radius von 1,5D und Stumpfschweißenden (ANSI B16.25-konform), was minimalen Druckverlust und maximale Ermüdungsfestigkeit bei kritischen Anwendungen gewährleistet.

Merkmale

Premium-nahtloses Design:

Aus einem einzigen Block Edelstahl (304/316) extrudiert, ohne Schweißnähte und Schwachstellen, mit einer Mindestzugfestigkeit von 515 MPa und einer Dehnung von ≥30 %.

Stumpfschweißenden mit Präzisionsschräge (37,5° ±1,5°) für vollständig durchgeschweißte Schweißnähte, konform mit den Normen ASME B31.1 (Stromrohrleitungen) und B31.3 (Prozessrohrleitungen).

Strömungs- und Spannungstechnik:

Der 1,5D-Mittellinienradius (ANSI B16.9-konform) reduziert den Strömungswiderstand im Vergleich zu Standardbögen um 20 % und verfügt über eine hydrogeformte Innenfläche (Ra ≤1,6 μm) für laminare Strömung.

Verstärkte Fersen- und Zehenbereiche (1,2-fache Wandstärke) widerstehen thermischen Ausdehnungskräften und Vibrationen, die für Pumpen- und Kompressorverbindungen in Raffinerien von entscheidender Bedeutung sind.

Extreme Umweltleistung:

Die Edelstahlvariante 316 mit 2 % Molybdän widersteht Lochfraß in chloridreichen Umgebungen (z. B. Meerwasser, Salzlake) und eine passivierte Oberfläche reduziert die Korrosionsrate um 40 %.

Ausgelegt für Drücke bis zu 2.500 PSI (Schedule 80, Edelstahl 316) und Temperaturen von -196 °C (LNG) bis 650 °C (Dampf), mit optionaler Wärmebehandlung für Hochtemperatur-Kriechfestigkeit.

Qualitätssicherung:

100 % Röntgenprüfung (RT) für Schweißnähte (sofern zutreffend) und Maßprüfungen mittels 3D-Laserscanning, um die Einhaltung von ISO 9001:2015 und kundenspezifischen Spezifikationen sicherzustellen.

Anwendung

Ideal für geschäftskritische Industrie- und Infrastrukturprojekte:

Öl- und Gastransport: Hochdruckgasleitungen und Raffinerieprozessleitungen aus Edelstahl 316 gemäß NACE MR0175 für Sauergasanwendungen.

Kernenergie: Sekundäre Kühlmittelleitungen in Kernreaktoren, konform mit ASME BPVC Abschnitt III (Klasse 2/3) für sicherheitsrelevante Komponenten.

Kraftstoffsysteme für die Luft- und Raumfahrt: Hochreine Kraftstoffleitungen in der Bodenunterstützungsausrüstung von Flugzeugen, mit Edelstahl 304 gemäß SAE AS4059 für Luft- und Raumfahrtarmaturen.

Schiffsantrieb: Motorkühlleitungen in großen Schiffen aus Edelstahl 316, die seit mehr als 20 Jahren Kavitationserosion und Salzwasserkorrosion standhalten.

FAQ

F: Was ist der minimale Biegeradius für diesen Ellenbogen??

A:Das Design mit langem Radius (LR) hat einen Biegeradius von 1,5x dem Rohrdurchmesser (z. B. 152 mm für 4" NPS) und gewährleistet so die Einhaltung von ANSI B16.9 für Standard-LR-Bögen.

F: Können diese Winkelstücke für individuelle Winkel kaltgeformt werden??

A:Nein, die Kaltumformung kann die Materialintegrität beeinträchtigen. Kundenspezifische Winkel (z. B. 60°, 30°) sind über Warmumformverfahren für bestimmte Projekte verfügbar.

F: So prüfen Sie bei längerem Gebrauch auf innere Korrosion?

A:Führen Sie jährlich eine Ultraschalldickenprüfung (UT) durch, um die Wandverdünnung zu überwachen, insbesondere in Bereichen, die abrasiven Medien oder korrosiven Flüssigkeiten ausgesetzt sind.

F: Gibt es nichtmagnetische Optionen für empfindliche Anwendungen??

A:Ja, Edelstahl 316L bietet eine geringe magnetische Permeabilität (≤2,0 μH/m) und ist für MRT-Einrichtungen und kryogene Magnetsysteme geeignet.
