Exzentrisches Reduzierstück mit Stumpfschweißung aus Edelstahl für Rohrleitungssysteme mit gemischten Medien

Überblick

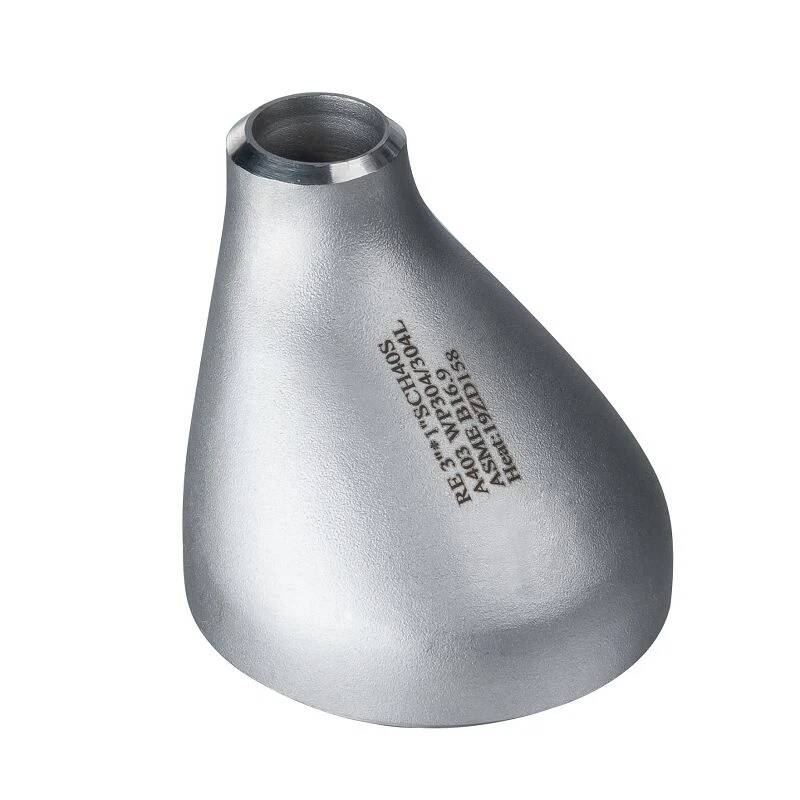

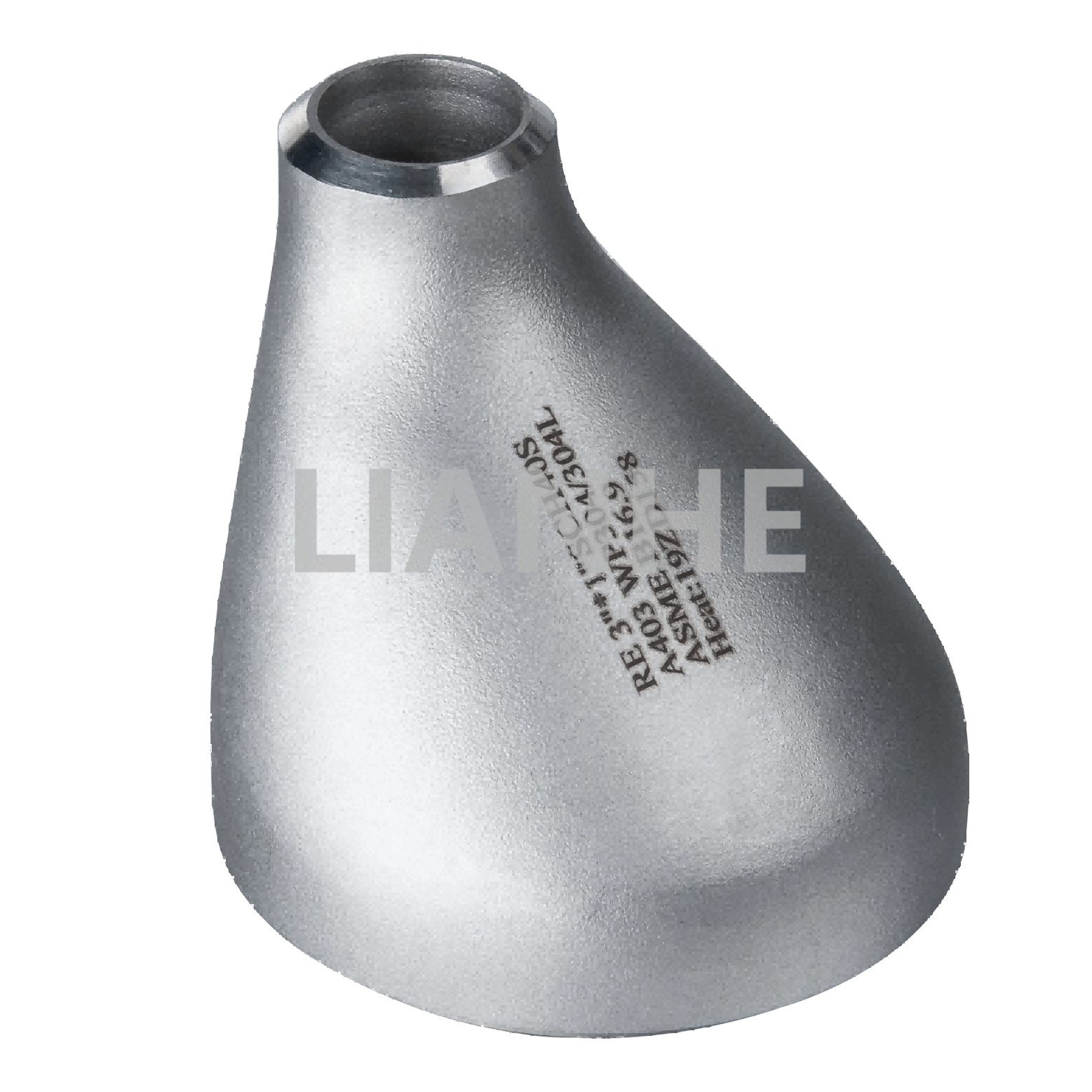

Das Hochleistungs-Edelstahl-BW-Exzenterreduzierstück (Stumpfschweißung) ist ein spezielles Rohrverbindungsstück, das für die Verbindung von Rohren unterschiedlicher Durchmesser in Systemen mit Gas-Flüssigkeits-Mischungen entwickelt wurde, um Luftansammlungen und Druckverluste zu minimieren. Dieses aus nahtlosem Edelstahl 304 oder 316 gefertigte Reduzierstück verfügt über ein exzentrisches Design (versetzte Mittellinie) und Stumpfschweißenden, was es ideal für horizontale Rohrleitungen macht, bei denen die Flüssigkeitsrückhaltung von entscheidender Bedeutung ist.

Merkmale

Vorteile des exzentrischen Designs:

Die asymmetrische Form (flache Oberseite, gebogene Unterseite) verhindert die Ansammlung von Gas in horizontalen Leitungen, reduziert Schwallströmungen und verbessert die Strömungsstabilität in Zweiphasensystemen.

Der glatte Übergangsradius (1,5-facher Rohrdurchmesser) gewährleistet eine laminare Strömung mit einem um 15 % geringeren Druckverlust als bei herkömmlichen konzentrischen Reduzierstücken bei gasdominierten Strömungen.

Robuste Materialkonstruktion:

ASTM A312-Edelstahl (304/316) mit Lösungsglühen für eine gleichmäßige Mikrostruktur, beständig gegen Spannungsrisskorrosion in Umgebungen mit hohem pH-Wert und Chlorid.

Ausgelegt für Arbeitsdrücke bis zu 2.000 PSI (Edelstahl 316, Zeitplan 80) und Temperaturen von -196 °C (LNG) bis 650 °C (Dampf).

Präzisionsschweißenden:

Stumpfschweißenden entsprechen ANSI B16.25 und ermöglichen vollständig durchgeschweißte Schweißnähte für Schedule 40/80-Rohre, mit optionaler Durchstrahlungsprüfung (RT) für kritische Anwendungen.

Erhältlich in den Größen 2" bis 36" NPS, mit gängigen Untersetzungsverhältnissen (z. B. 10" auf 8", 6" auf 4") und kundenspezifischen Größen auf Anfrage.

Korrosions- und Verschleißfestigkeit:

Die Edelstahlvariante 316 mit Molybdänlegierung widersteht Lochfraß in Meerwasser und sauren Medien, während 304 ideal für den allgemeinen industriellen Einsatz ist.

Anwendung

Perfekt für Zweiphasenströmung und horizontale Rohrleitungssysteme:

Öl- und Gas-Upstream: Reduzierung der Durchmesser in Bohrlochkopf-Strömungsleitungen und Abscheidern, um Gaseinschlüsse in horizontalen Leitungen zu verhindern und so eine effiziente Produktion aufrechtzuerhalten.

HVAC-Systeme: Anschluss von Kaltwasserleitungen mit großem Durchmesser an kleinere Rohrschlangenleitungen in Gewerbegebäuden, mit exzentrischem Design, das die Bildung von Luftblasen minimiert.

Chemische Verarbeitung: Übergang zwischen Destillationskolonnenauslässen und Transferrohren in Raffinerien, um einen reibungslosen Fluss von Dampf-Flüssigkeits-Gemischen zu gewährleisten.

Meerestechnik: Reduzierung der Größe von Bilgen- und Ballastwasserleitungen auf Schiffen, wobei Edelstahl 316 Salzwasserkorrosion und dynamischen Belastungen standhält.

FAQ

F: Wie verhindert das exzentrische Design eine Gasansammlung??

A:Durch die flache Oberseite kann das Gas entlang des oberen Teils des Rohrs strömen, während die Flüssigkeit unten bleibt, wodurch Schwallströmungen bei horizontalen Installationen reduziert werden.

F: Kann dieses Reduzierstück in vertikalen Rohrleitungen verwendet werden??

A:Obwohl es hauptsächlich für den horizontalen Einsatz gedacht ist, kann es auch vertikal installiert werden, obwohl konzentrische Reduzierstücke besser für vertikale Anwendungen geeignet sind.

F: Welche Schweißvorbereitung wird für dickwandige Reduzierstücke empfohlen??

A:Verwenden Sie eine J-Nut oder U-Nut für Wände > 12 mm, um eine vollständige Durchdringung gemäß den Schweißrichtlinien von ASME BPVC Abschnitt IX sicherzustellen.

F: Gibt es nichtmagnetische Optionen für empfindliche Anwendungen??

A:Ja, Edelstahl 316L bietet eine geringe magnetische Permeabilität und eignet sich für den Einsatz in der Nähe von Magnetabscheidern und MRT-Geräten.
