Hochfester BW 90DEG SR-Edelstahlbogen für Kompaktsysteme

Überblick

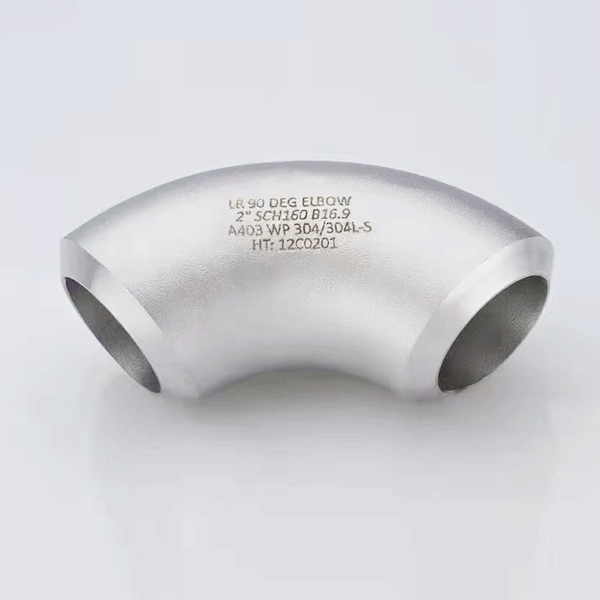

Der 90-Grad-SR-Winkel (kurzer Radius) BW (Stumpfschweißung) aus hochfestem Edelstahl ist eine platzsparende Rohrverschraubung, die für kompakte industrielle Rohrleitungssysteme entwickelt wurde, bei denen ein minimaler Installationsraum von entscheidender Bedeutung ist. Dieser aus Edelstahl 304 oder 316 gefertigte Winkel verfügt über einen Radius von 1,0D und Stumpfschweißenden (ANSI B16.25-konform), wodurch strukturelle Integrität mit Dimensionseffizienz bei engen Anordnungen in Einklang gebracht wird.

Merkmale

Platzsparendes Design:

Der Biegeradius mit kurzem Radius (1,0 D) (z. B. 102 mm für 4" NPS) reduziert die Installationslänge im Vergleich zu LR-Bögen um 30 % und ist ideal für überfüllte Maschinenräume und Offshore-Plattformen.

Stumpfschweißenden mit Präzisionsfase (37,5°) für vollständig durchgeschweißte Schweißnähte, konform mit ASME B16.9 und sowohl für manuelle als auch automatisierte Schweißprozesse geeignet.

Hochleistungsmaterialien:

Edelstahl 304 (ASTM A312) für den allgemeinen industriellen Einsatz; Edelstahl 316 (ASTM A316) für korrosive Umgebungen mit einer Mindeststreckgrenze von 205 MPa.

Wärmebehandelt (lösungsgeglüht) für eine gleichmäßige Mikrostruktur, wodurch die Beständigkeit gegen Spannungsrisskorrosion bei Anwendungen mit hohem pH-Wert erhöht wird.

Druck- und Temperaturwerte:

Ausgelegt für Arbeitsdrücke bis zu 2.000 PSI (Schedule 80, Edelstahl 316) und Temperaturen von -46 °C bis 650 °C, geeignet für Dampf-, Öl- und Gassysteme.

Die verstärkte Wandstärke an der Biegung (1,1-facher Standard) gleicht erhöhte Spannungen bei Konstruktionen mit kurzen Radien aus und sorgt so für langfristige Zuverlässigkeit.

Qualität und Compliance:

100 % visuelle und Dimensionsprüfung, mit optionaler hydrostatischer Prüfung (1,5x MAWP) und Magnetpulverprüfung (MPI) für kritische Anwendungen.

Erhältlich in den Größen 1" bis 12" NPS, mit kundenspezifischen Beschichtungen (z. B. Epoxidharz, PTFE) für verbesserten Korrosionsschutz in Meeresumgebungen.

Anwendung

Ideal für platzbeschränkte Industrie- und Gewerbeanlagen:

Offshore-Öl und -Gas: Kompakte Rohrleitungen in Plattformmodulen und Unterwasserverteilern aus Edelstahl 316, beständig gegen H2S und Meerwasserkorrosion.

Kraftwerksturbinen: Dampfleitungen in Gasturbinengehäusen, wo begrenzter Platz enge Biegungen erfordert, ohne die Druckwerte zu beeinträchtigen.

Industriemaschinen: Hydraulik- und Schmierleitungen in Pressen und Spritzgießmaschinen mit kurzem Radius, der die Nähe zu beweglichen Teilen ermöglicht.

Gewerbebauten: HVAC-Kondensatleitungen in Deckenhohlräumen und Steigschächten, wodurch der Platzbedarf in mehrstöckigen Gebäuden reduziert wird.

FAQ

F: Ist der SR-Winkel für Anwendungen mit hohem Durchfluss geeignet??

A:Während SR-Bögen im Vergleich zu LR-Bögen die Turbulenzen erhöhen, sind sie für mittlere Durchflussraten geeignet; Verwenden Sie LR-Bögen für Hochgeschwindigkeitssysteme (Reynolds-Zahl >40.000).

F: Können diese Ellbogen in seismischen Zonen verwendet werden??

A:Ja, aber konsultieren Sie einen Statiker für zusätzliche Anforderungen an die Aussteifung, da Bögen mit kurzem Radius bei seismischen Ereignissen einer höheren Belastung ausgesetzt sein können.

F: Was ist der empfohlene Mindestabstand der Rohrhalterungen für SR-Bögen??

A:Der Abstand sollte 50 % des empfohlenen LR-Bogenabstands betragen, um ein Durchhängen und eine Belastung der Biegung zu minimieren, insbesondere bei horizontalen Strecken.

F: Gibt es feuerfeste Beschichtungen??

A:Ja, es können intumeszierende feuerbeständige Beschichtungen (ASTM E119-konform) aufgetragen werden, die eine Feuerbeständigkeit von 2 Stunden für kritische Rohrleitungsverbindungen bieten.
