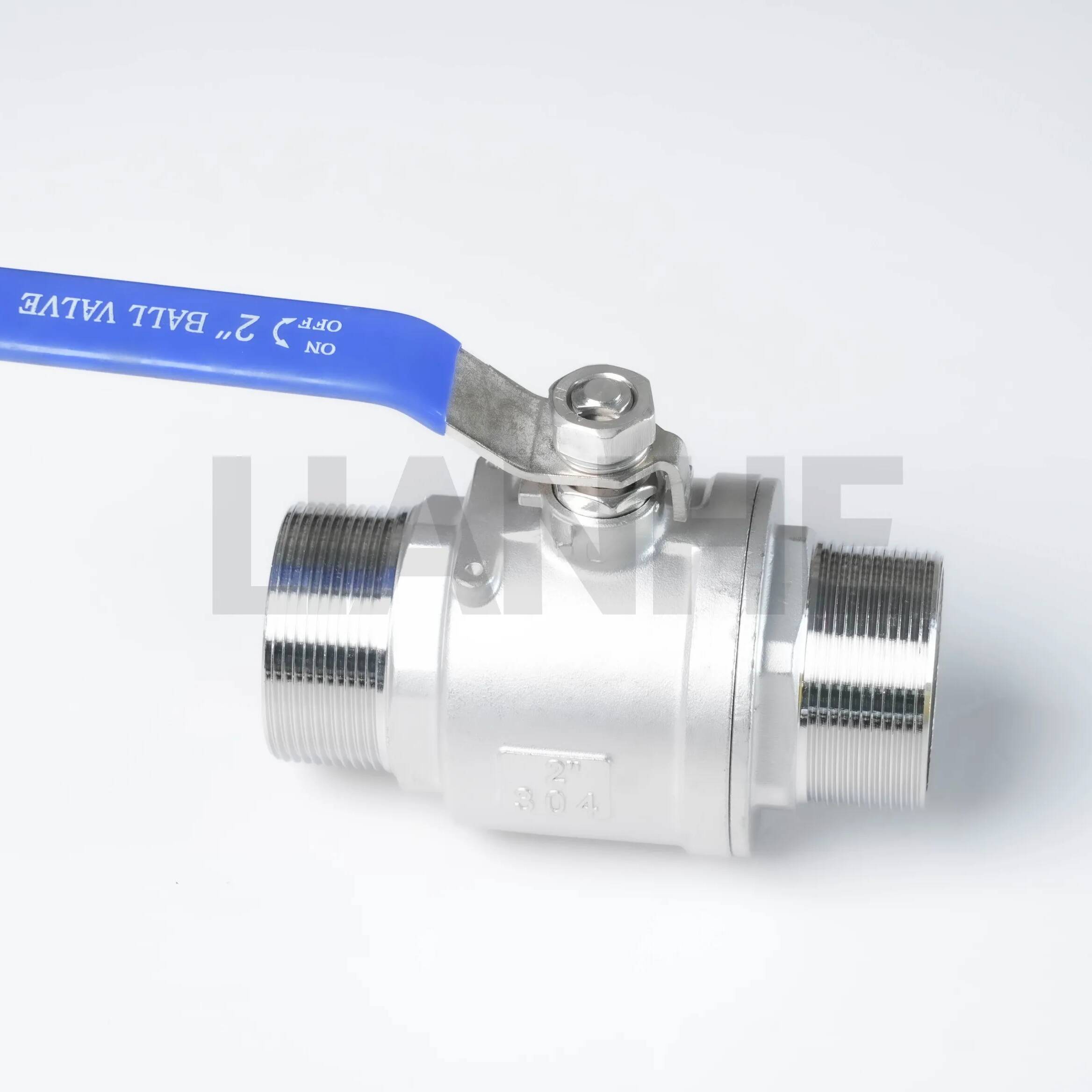

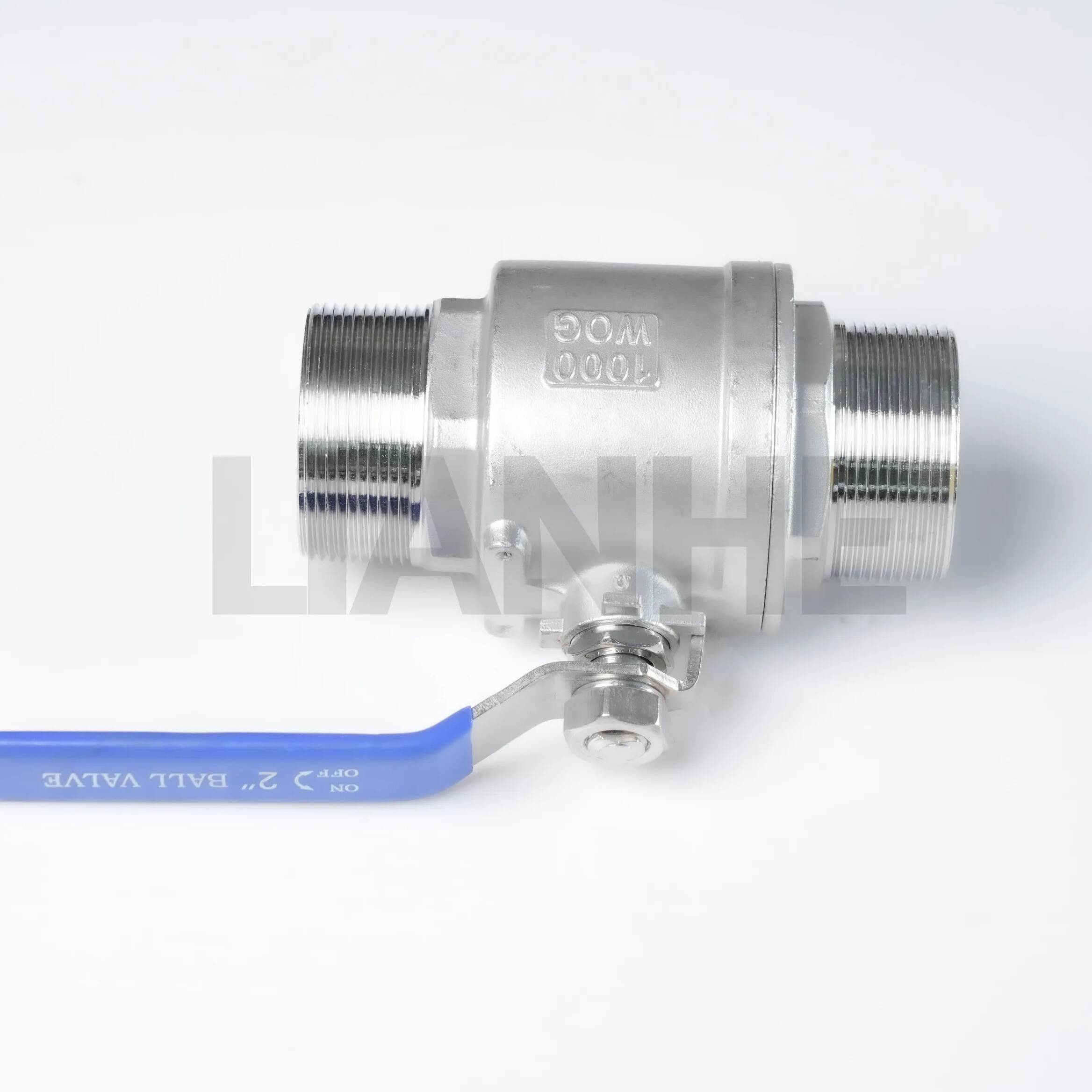

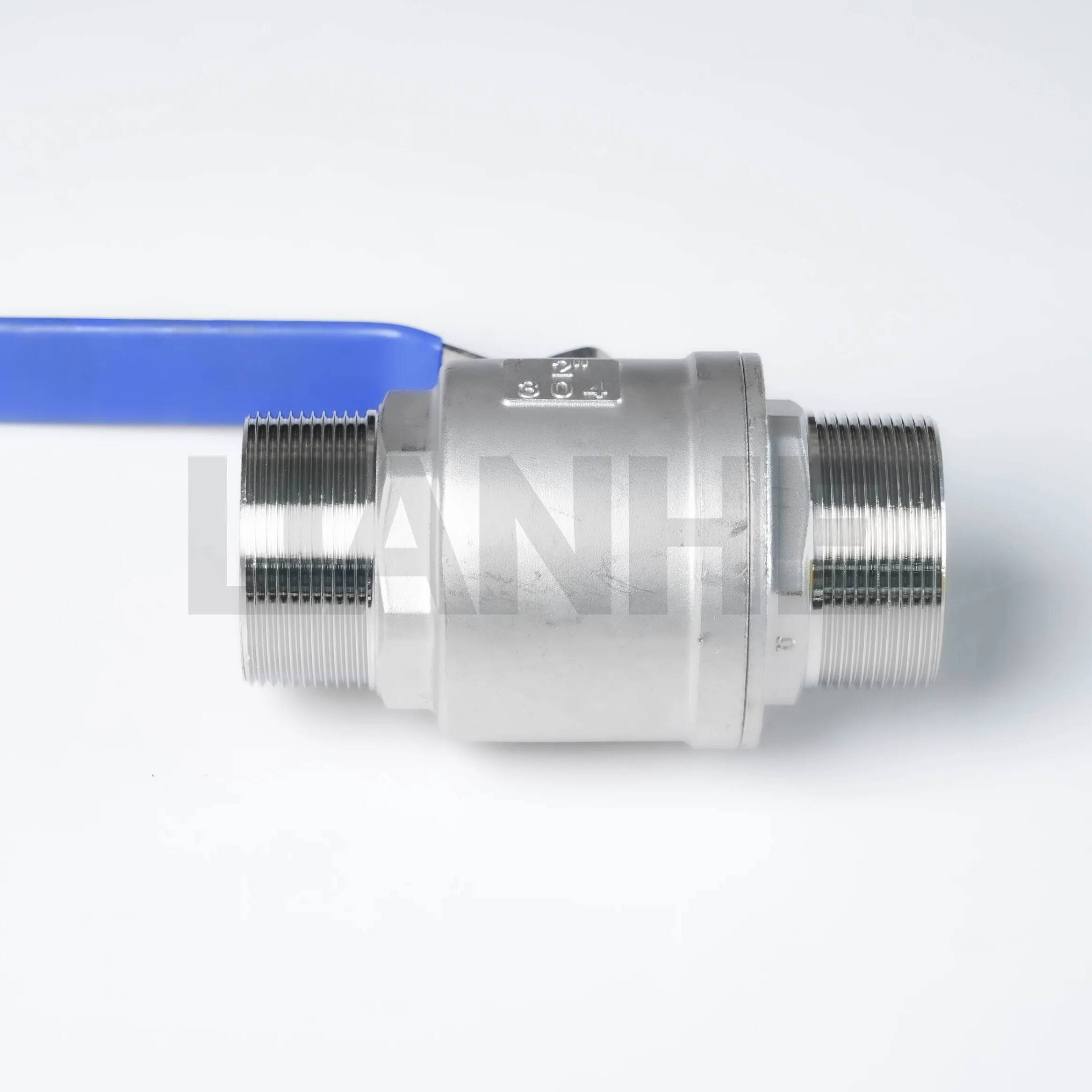

2-teiliger Hochdruck-Kugelhahn aus Edelstahl mit Außengewinde für Industriesysteme

Überblick

Der Hochdruck-Kugelhahn mit zweiteiligem Außengewinde aus Edelstahl ist eine langlebige Lösung zur Durchflussregelung, die für Hochdruck-Gewindesysteme entwickelt wurde und eine zuverlässige Absperrung und lange Lebensdauer in industriellen Anwendungen bietet. Dieses aus Edelstahl 304 oder 316 gefertigte Ventil verfügt über NPT-Außengewinde (ANSI B1.20.1) und ein Design mit vollem Durchgang, das einfache Installation mit robuster Leistung unter extremen Bedingungen kombiniert.

Merkmale

Hochdruckbeständigkeit:

Ausgelegt für 2.000 PSI (Edelstahl 304) und 3.000 PSI (Edelstahl 316) bei 20 °C, mit einem Berstdruck von 4x dem Arbeitsdruck für Sicherheitsmargen.

Massiver Schaft und Kugel (einteilige Konstruktion) reduzieren Fehlerstellen und eignen sich für pulsierende Strömungen in Pumpenauslassleitungen und Hydrauliksystemen.

Präzisions-Gewindeverbindungen:

NPT-Außengewinde (konisch) sorgen für selbstspannende Dichtungen ohne zusätzliche Dichtungen und sind mit Schedule 80-Rohren und Hochleistungsarmaturen kompatibel.

Gewinde werden bei der Montage mit einem Anti-Seize-Mittel beschichtet, um das Risiko von Festfressen bei Installationen mit hohem Drehmoment zu verringern (empfohlenes Drehmoment: 60 N·m für 1-Zoll-Ventile).

Verbesserte Dichtungstechnologie:

Der PTFE-Sitz mit Stützring verhindert Extrusion unter hohem Druck und erreicht laut API 598 eine Leckagefreiheit (Blasendichtigkeit).

Die antistatische Vorrichtung (federbelastet) gewährleistet die elektrische Kontinuität zwischen Kugel und Schaft, was für Anwendungen mit brennbaren Gasen unerlässlich ist, um Funkenbildung zu verhindern.

Operative Vielseitigkeit:

Temperaturbereich: -20 °C bis 180 °C (PTFE-Sitz); -40 °C bis 260 °C (RPTFE-Sitz), anpassbar an Kühllager und heiße Prozesslinien.

Erhältlich in den Größen 1/4" bis 3" NPS, optional mit abschließbarem Hebel, um unbefugten Betrieb in sicherheitskritischen Systemen zu verhindern.

Anwendung

Perfekt für den industriellen und gewerblichen Hochdruckeinsatz:

Hydraulische Systeme: Regelventile in Schwermaschinen, Pressen und Spritzgussmaschinen, die bei Druckstößen eine zuverlässige Absperrung gewährleisten.

Druckluftleitungen: Ein/Aus-Steuerung in pneumatischen Werkssystemen, mit Edelstahl 304, der feuchtigkeitsbedingter Korrosion in Luftkompressoren widersteht.

Petrochemische Anlagen: Probenahmeventile für flüchtige organische Verbindungen (VOCs) aus Edelstahl 316, die den OSHA-Standards für die Handhabung gefährlicher Materialien entsprechen.

Bergbauausrüstung: Wasser- und Schlammleitungen im Untertagebetrieb, die abrasiven Partikeln und hohen zyklischen Drücken standhalten.

FAQ

F: Kann das Ventil in eine vertikale Rohrleitung eingebaut werden??

A:Ja, aber stellen Sie sicher, dass der Hebel für die Bedienung zugänglich ist; Für eine optimale Sitzabnutzung wird eine horizontale Montage empfohlen.

F: Was ist der Unterschied zwischen den Edelstahlversionen 304 und 316??

A:316 enthält Molybdän für eine hervorragende Chloridbeständigkeit, wodurch es für Meerwasser- und chemische Anwendungen geeignet ist, während 304 ideal für den allgemeinen Gebrauch ist.

F: So entsorgen Sie alte Ventile sicher?

A:Recycling durch zertifizierte Metallrecycler; Edelstahl 304/316 ist zu 100 % recycelbar, ohne dass seine Eigenschaften verloren gehen.

F: Ist ein Druckbegrenzungsventil stromaufwärts erforderlich??

A:Ja, in Systemen, die zu Druckstößen neigen (z. B. beim Anfahren von Pumpen), um das Ventil und die Rohrleitung vor Schäden durch Überdruck zu schützen.
