Hochdruck-BW-Kreuz aus Edelstahl für Industrierohrleitungen

Überblick

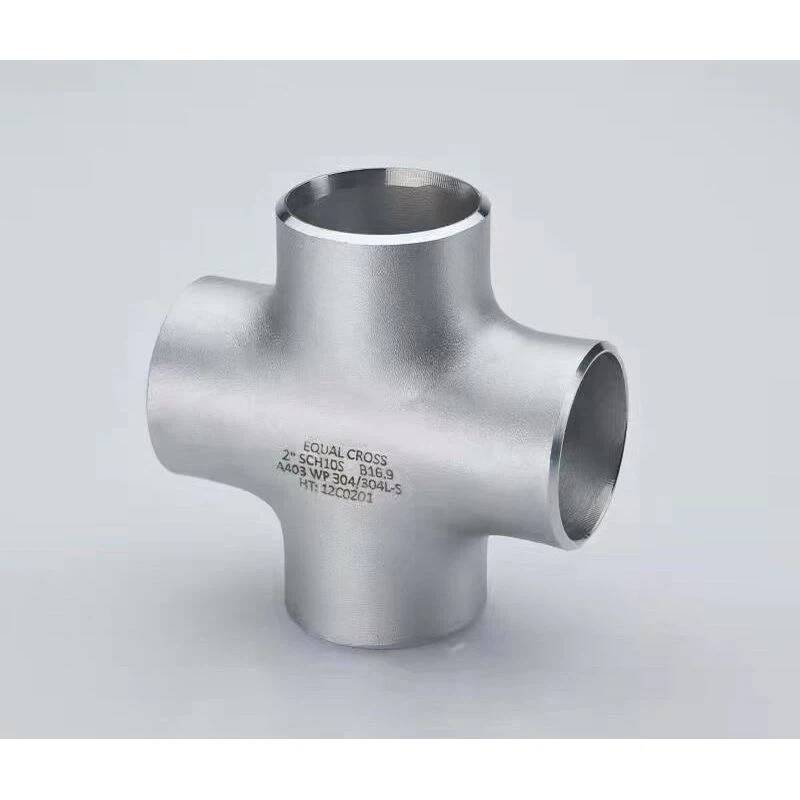

Das Hochdruck-Edelstahl-BW-Kreuz (Stumpfschweißung) ist eine robuste Rohrverschraubung, die für die Herstellung von Vierwegeverbindungen in Industrierohrleitungen mit hohem Druck und hoher Temperatur entwickelt wurde. Dieses aus nahtlosem Edelstahl 304 oder 316 gefertigte Kreuz verfügt über Stumpfschweißenden (ANSI B16.25-konform) und ein verstärktes Design, das strukturelle Integrität und leckagefreie Leistung in kritischen Anwendungen gewährleistet.

Merkmale

Robuste Konstruktion:

Nahtloser Edelstahlkörper (304/316) mit gleichen oder kleineren Zweiggrößen, ausgelegt für Arbeitsdrücke bis zu 2.500 PSI (Schedule 80, Edelstahl 316) und Temperaturen von -46 °C bis 815 °C.

Der verstärkte Mittelteil (1,5-fache Wandstärke) hält multidirektionalen Druckbelastungen stand und reduziert die Spannungskonzentration an den Abzweigverbindungen.

Präzisionsschweißenden:

Stumpfschweißenden mit abgeschrägten Kanten (37,5° ±1°) für vollständig durchgeschweißte Schweißnähte, konform mit ASME B16.9 und sowohl für automatische als auch manuelle Schweißprozesse geeignet.

Erhältlich als Gleichkreuz (alle Abzweige gleich groß) und als Reduzierkreuz (Abzweiggrößen unterscheiden sich um eine Nenngröße) und bieten so Vielseitigkeit bei der Rohrleitungskonstruktion.

Fluss- und Spannungsoptimierung:

Glatte Innenübergänge (Radius ≥1,0x Rohrwandstärke) minimieren Turbulenzen und Druckverluste, mit einer hydrogeformten Innenfläche (Ra ≤1,6μm) für laminare Strömung in Mehrzweigsystemen.

Die Edelstahlvariante 316 mit Molybdängehalt ist beständig gegen Lochfraß in chloridreichen Medien und eignet sich ideal für Meerwasser- und Soleverteilungssysteme.

Qualitätssicherung:

100 % Röntgenprüfung (RT) für Schweißnähte in kritischen Anwendungen, mit Maßprüfungen per 3D-Scanning, um die Ausrichtungsgenauigkeit sicherzustellen (±0,5 mm für 12 Zoll NPS).

Konform mit ISO 9001:2015 und kundenspezifischen Spezifikationen (z. B. Shell MESC SPE 77/300 für Öl- und Gasprojekte).

Anwendung

Ideal für komplexe industrielle Rohrleitungsnetze:

Öl- und Gasraffinerien: Mehrzweigverbindungen in Prozesseinheiten, Fackelsystemen und Wärmetauschernetzwerken, mit Edelstahl 316 gemäß NACE MR0175 für sauren Betrieb.

Stromerzeugung: Vierwegeverbindungen in Dampfverteilersystemen und Kondensatrücklaufleitungen, die zyklischen thermischen Belastungen in Kombikraftwerken standhalten.

Chemische Verarbeitung: Verteilung von Rohstoffen in Batch-Reaktoren und Destillationskolonnen, wobei die gleichmäßige Kreuzkonstruktion eine ausgewogene Strömungsverteilung ermöglicht.

Wasseraufbereitung: Mehrfachauslassanschlüsse in Filteranlagen und Umkehrosmoseanlagen, mit reduzierenden Kreuzoptionen für Größenübergänge in kompakten Anordnungen.

FAQ

F: Was ist der maximal zulässige Druck für ein Reduzierkreuz??

A:Die Druckstufe wird durch die kleinste Zweiggröße bestimmt; Informationen zu bestimmten Größen-Druck-Kombinationen finden Sie im Datenblatt.

F: Kann das Kreuz in Erdbebengebieten verwendet werden??

A:Ja, aber sehen Sie an den Querverbindungen zusätzliche Aussteifungen vor, um seitliche Kräfte aufzunehmen, da mehrzweigige Anschlüsse anfälliger für Vibrationsermüdung sind.

F: So prüfen Sie das Kreuz auf Schweißfehler?

A:Verwenden Sie Ultraschallprüfungen (UT) oder Magnetpulverprüfungen (MPI), um Oberflächen-/Untergrundfehler zu erkennen, insbesondere an Abzweig-zu-Hauptverbindungen.

F: Gibt es nichtmagnetische Versionen für empfindliche Anwendungen??

A:Ja, Edelstahl 316L bietet eine geringe magnetische Permeabilität und eignet sich für den Einsatz in der Nähe von Magnetabscheidern und MRT-Geräten.
